这是一份详细的 ThinkPad S420 拆机清灰图文步骤指南。

准备工作

1. 工具准备:

   • 螺丝刀: 需要一套精密螺丝刀，包含 十字螺丝刀 和 PH0/PH00 一字螺丝刀（用于撬开卡扣），S420 大部分螺丝是十字的，但部分卡扣需要用一字螺丝刀小心撬开。
   • 防静电手环: 强烈推荐！可以防止静电损坏主板等精密元件，如果没有，也可以在操作前触摸一下金属水管或暖气片来释放静电。
   • 容器: 用于分类存放拆下来的螺丝，防止混淆，可以按不同部位（如后盖、键盘、风扇）分开放置。
   • 清洁工具:
     • 毛刷: 软毛刷，如旧牙刷或专用的电子设备清洁刷。
     • 吹气球/皮老虎: 用于吹走灰尘。
     • 高纯度酒精和无尘布: 用于清洁散热片和导热硅脂（如果需要更换）。
     • 棉签: 用于清洁风扇轴和缝隙。
   • 新导热硅脂 (可选但推荐): 如果你的电脑使用超过2-3年，或者发现CPU/GPU温度过高，建议更换新的导热硅脂，推荐品牌：信越7921、利民TF7、酷冷至尊MX-4等。

2. 环境准备:

   • 选择一个光线充足、干净整洁、平整的工作台。
   • 关闭电脑,拔掉所有外接电源线。
   • 取出电池！ 这是防止短路的关键一步。

详细拆机步骤

第一步：取出电池和光驱

1. 翻转电脑，背部朝上。
2. 取出电池: 找到电池的锁扣（通常是一个可以左右滑动的开关），滑动锁扣，然后将电池向外推出，取下。
3. 取出光驱: 在电池仓旁边，你会看到一个光驱的挡板，用一字螺丝刀轻轻撬开这个塑料挡板，取下挡板后，你会看到光驱两侧各有一个小卡扣，用手指或螺丝刀轻轻向外拨动这两个卡扣，然后光驱就可以斜着滑出了。

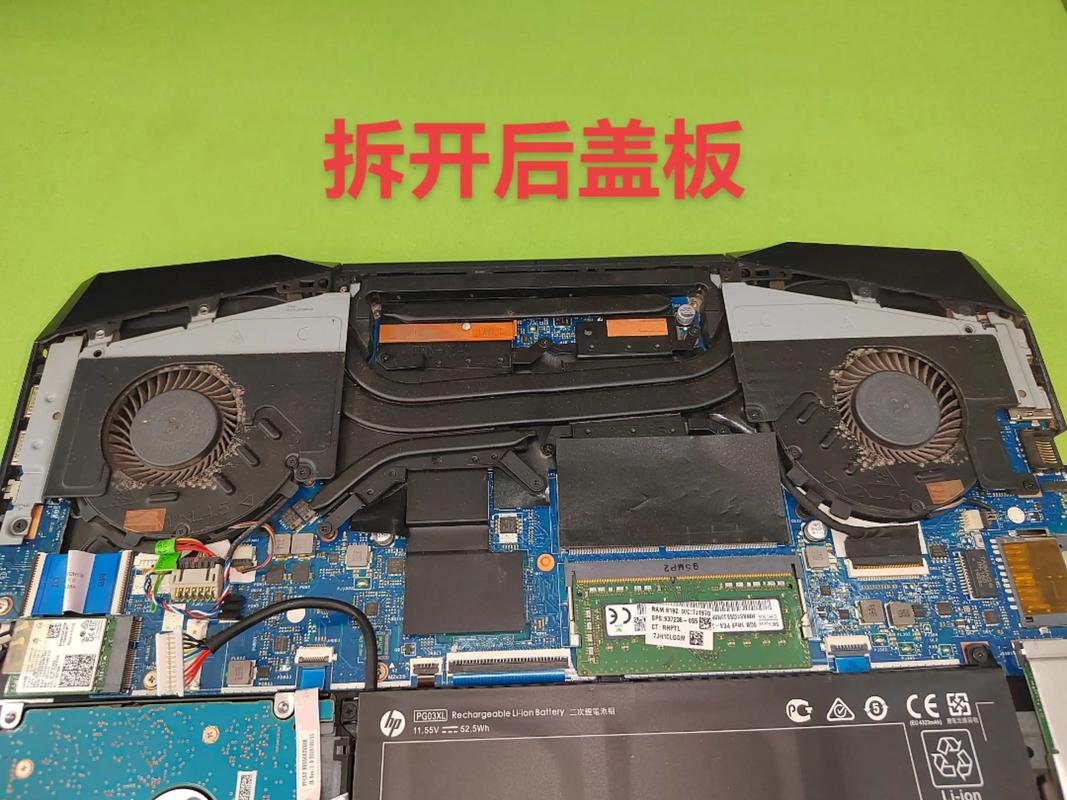

第二步：拆卸后盖

1. 翻回电脑,正面朝上。
2. 后盖由一圈细小的十字螺丝固定,通常在脚垫下面，你需要用牙签或薄刀片小心地撬起脚垫，露出下面的螺丝，拧下所有螺丝。
3. 注意: 有些螺丝长度可能不同，一定要做好标记，或者按位置分开放置。
4. 拧下所有螺丝后,将后盖向屏幕方向轻轻滑动一点，然后向上翘起，后盖是卡扣固定的，需要小心地用塑料撬片或一字螺丝刀沿着缝隙慢慢撬开，避免用力过猛损坏卡扣。

第三步：断开内部排线和拆卸键盘/掌托

1. 断开排线: 后盖取下后，你会看到内部结构，首先需要断开连接主板的各种排线。注意： 断开排线时，要先找到其连接器上的小卡扣，轻轻向上或向外挑起，然后才能拔出排线，切忌直接硬拔！
   • 通常会有几根排线连接到屏幕转轴附近（摄像头、无线开关等）。
   • 键盘和触摸板的排线通常连接在主板的底部。
2. 拆卸键盘:
   • 拧下固定键盘框架的几颗螺丝。
   • 从键盘上缘（靠近屏幕一侧）开始，用塑料撬片小心地将键盘撬起，键盘下面有卡扣固定，需要耐心地逐一解开。
   • 键盘翻开后,你会看到连接排线，像之前一样，挑起卡扣，拔出键盘排线。
3. 拆卸掌托/触摸板:
   • 键盘下方就是掌托区域,它通常由几颗螺丝固定，拧下这些螺丝。
   • 小心地向上抬起掌托,它同样由卡扣固定。
   • 找到并断开触摸板的排线,然后取下整个掌托总成。

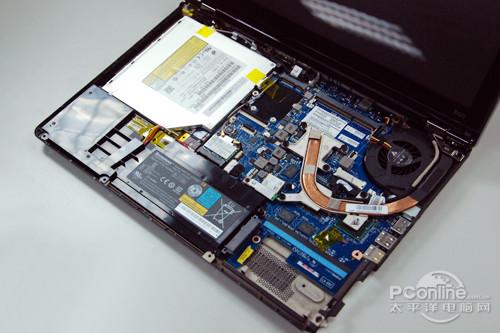

第四步：拆卸散热模组（清灰核心步骤）

1. 断开风扇电源: 在散热模组的角落，你会找到CPU风扇的电源线，挑起卡扣，拔掉它。
2. 拧下散热模组螺丝: 散热器（铜管+散热片）通常由2-4颗螺丝固定在主板上。拧下螺丝的顺序很重要！ 为了避免散热片粘在CPU/GPU上导致损坏，建议采用 对角线顺序 来拧螺丝（比如先左上，再右下，然后右上，最后左下）。
3. 取下散热模组: 拧下所有螺丝后，轻轻地左右或前后晃动散热器，然后平稳地向上取下。如果取下困难，千万不要强行撬动！ 这是因为旧的导热硅脂已经干涸，产生了很强的粘性，可以尝试轻轻左右扭动，或者用吹风机对着散热片吹一小会（低温档），利用热胀冷缩原理使其松动。
4. 清洁散热模组:
   • 风扇: 用棉签蘸少量高纯度酒精，轻轻擦拭风扇中心轴的缝隙，清除上面的灰尘和油污，也可以用吹气球吹走扇叶和外壳的灰尘。
   • 散热片: 这是积灰最严重的地方，先用吹气球吹走表面的浮尘，然后用软毛刷刷掉缝隙里的顽固灰尘，如果灰尘非常密集，可以用高压气枪（注意保持距离和压力）或水洗（必须彻底晾干，特别是风扇部分）。
   • CPU/GPU核心: 用无尘布或棉签蘸取少量酒精，将芯片表面和旧的导热硅脂擦拭干净，直到露出金属原色。

第五步：涂抹新硅脂并安装

1. 涂抹导热硅脂:
   • 在CPU和GPU的核心（正方形区域）上，挤出适量的导热硅脂。
   • 使用干净的塑料片（如银行卡边缘）或专用的硅脂涂抹器，将硅脂均匀地涂抹开，覆盖整个核心区域，厚度尽量薄而均匀（一张纸的厚度即可）。
2. 安装散热模组:
   • 将散热模组对准CPU和GPU的位置,按照与拆卸时相反的对角线顺序，平稳地按压下去并拧紧螺丝，确保散热器与芯片紧密贴合。
3. 连接风扇电源: 将风扇的排线重新插回主板上。

重新组装

1. 按照 拆卸的逆顺序 进行组装：
   • 安装掌托和键盘,并连接好各自的排线。
   • 盖上后盖,确保所有卡扣都已扣好，然后拧上所有螺丝。
   • 装回光驱和电池。
2. 最后检查: 确保所有螺丝都已拧紧，所有排线都已连接到位，没有遗漏任何部件。

开机测试

1. 接上电源,开机。
2. 进入系统后,可以下载一个温度监控软件，如 HWMonitor 或 AIDA64，检查CPU和GPU的空闲温度和满载温度，清灰后，温度应该会有明显下降。
3. 检查键盘、触摸板、声音、USB接口等是否工作正常。

重要注意事项

• 耐心是关键: 拆机过程繁琐，不要急于求成，每一步都要小心。
• 静电防护: 始终注意防静电，避免直接用手触摸主板上的芯片和电路。
• 记录拍照: 如果不确定如何拆卸，可以在每一步用手机拍照留念，方便后续组装时参考。
• 螺丝分类: 不同位置的螺丝长度可能不同，一定要分门别类，装错可能导致无法安装或损坏外壳。

祝你清灰顺利,让你的老S420重新变得凉爽高效！
