HTC Butterfly 3 采用了三防设计（IPX7防水等级），这意味着它的内部结构比普通手机更为复杂，拆解时需要格外小心,避免损坏密封条和防水胶。
（图片来源网络，侵删）
拆机前准备与注意事项
-
必备工具:
- 螺丝刀: 需要十字（PH00）和五角（Pentalobe）螺丝刀,五角螺丝主要位于后盖边缘。
- 撬棒/塑料卡片: 用于分离后盖和中框，强烈推荐使用塑料撬棒,避免划伤机身。
- 吸盘: 用于吸附和取下屏幕总成。
- 镊子: 用于夹取小零件和断开排线。
- 热风枪或吹风机: 关键工具,加热后盖边缘是成功拆开手机的关键。
- 螺丝盒: 用于分类存放不同大小和位置的螺丝,防止混淆。
-
注意事项:
- 防水警告: 拆机后，手机的防水性能将完全丧失，除非你有专业的维修知识和防水配件,否则不建议自行拆解。
- 静电防护: 最好在防静电工作台上操作，或佩戴防静电手环,避免静电损坏内部电子元件。
- 备份数据: 拆机前请确保所有重要数据已备份。
- 耐心细致: 这款手机结构紧密，操作时务必轻柔,切勿使用蛮力。
详细拆机步骤

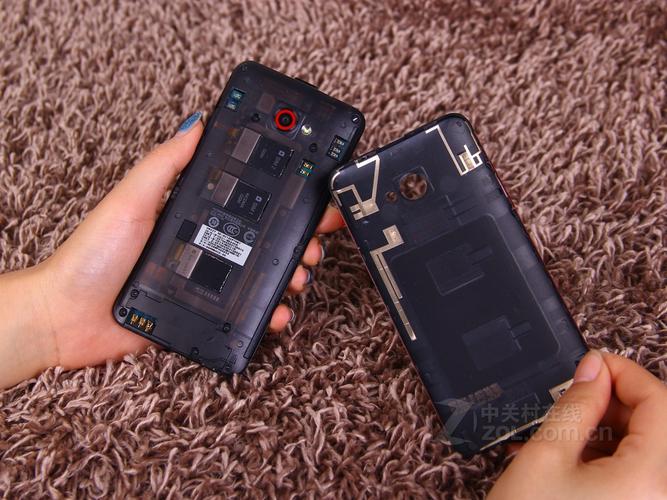

第一步：取下后盖
这是拆解Butterfly 3最困难的一步,因为后盖和中框之间有大量的防水胶粘合。
- 加热: 使用热风枪或吹风机，调至中低档，沿着后盖边缘均匀加热，重点加热中框和后盖的接缝处，加热时间约1-2分钟，目的是软化防水胶，而不是把手机烤坏，可以用手触摸中框边缘,感觉温热即可。
- 开缝: 加热后，用塑料撬棒从SIM卡托插槽或耳机孔附近（如果有）开始,小心地插入后盖和中框的缝隙中。
- 分离: 沿着边缘缓慢移动撬棒，一圈一圈地分离，你会感觉到阻力，这是防水胶在起作用，需要一边加热一边撬，遇到阻力大的地方可以多加热一下。切忌使用金属工具,极易划伤中框。
- 完全取下: 当缝隙足够大后，可以用吸盘吸住后盖，然后配合撬棒将其完整取下，取下后盖时，请注意连接后置摄像头和指纹识别器的排线，它们可能还连接着主板,需要先断开。
要点: 这一步是成败的关键，如果撬不开，很可能是加热不够或方法不对,强行撬开会导致后盖破裂或中框变形。
（图片来源网络，侵删）
第二步：断开内部排线
取下后盖后，你会看到内部结构，接下来需要断开所有连接的排线,才能取出主板和其他部件。
- 断开指纹识别器排线: 通常位于电池上方,用镊子轻轻拔开排线卡扣即可。
- 断开后置摄像头排线: 同样，找到排线的连接器，向上或向外拔开卡扣,然后取下排线。
- 断开主板连接: 现在可以看到主板，主板通过几根排线连接到屏幕总成、顶部天线等，找到这些排线的连接器（通常在主板边缘），用镊子小心地拔开卡扣,然后取下排线。
要点: 拔排线时一定要先松开卡扣，然后垂直拔出，不要左右摇晃,以免损坏排线或接口。
第三步：取下电池
Butterfly 3的电池是用大量胶水粘在中框上的,取下它需要技巧。
- 加热: 同样，用热风枪稍微加热电池背面,使其背面的胶水软化。
- 撬起: 用塑料撬棒从电池边缘的一个角开始，慢慢插入，可以配合吸盘吸住电池，然后向上撬，由于电池面积大且粘得牢，这个过程需要耐心，一边撬一边用热风枪加热电池边缘,直到电池能被完整地取出来。
要点: 千万不要用金属工具直接接触电池，有短路和起火的风险，取下后,妥善处理旧电池。
（图片来源网络，侵删）
第四步：取下主板和屏幕总成
手机内部只剩下主板、屏幕总成和一些支架了。
- 取下主板: 主板通常被一些螺丝和支架固定着，拧下固定主板的螺丝，然后小心地将其从机身上取下,注意检查是否还有遗漏的排线或连接器。
- 取下屏幕总成: 屏幕总成和中框之间通常也有胶水，并且可能被一些卡扣固定，用撬棒小心地分离屏幕和中框，然后将其取下，至此,手机已完全拆解。
内部结构观察
- 主板: 布局紧凑，采用了高通骁龙810处理器（国际版）或联发科MT6795（部分版本）,性能在当时属于旗舰级。
- 屏幕: 采用了5.2英寸的Super LCD 3屏幕,显示效果出色。
- 摄像头: 后置双摄像头（1200万+200万像素）,是当时的一个特色。
- 电池: 容量为2700mAh，对于5.2英寸的屏幕来说容量稍小,这也是该机型的一个短板。
- 三防结构: 内部可以看到橡胶密封圈、防水胶等设计,这些是手机实现IPX7防水等级的关键。
总结与建议
HTC Butterfly 3是一款设计精良、功能强大的旗舰手机，但其三防特性也使其内部结构非常“坚固”,拆解难度较高。
- 对于普通用户: 强烈不建议自行拆解，除非你有明确的维修目的（如更换电池、屏幕等）且具备相关经验，否则很容易在第一步就“报废”手机。
- 对于DIY爱好者: 如果你挑战心强，请务必严格按照步骤操作，并准备好耐心和合适的工具,拆解后手机将失去防水功能。
- 专业维修: 如果手机需要维修，最好还是寻找专业的、有经验的维修店,他们有专业的工具和技巧来处理这类复杂结构的手机。
希望这份详细的拆机指南对你有帮助！
