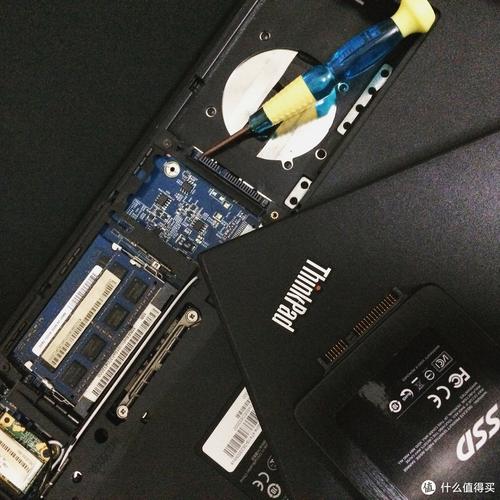

下面我将为您提供一份详细的 ThinkPad T420 拆机图文步骤指南，涵盖了常见的升级和维修项目。
（图片来源网络，侵删）
准备工作
-
工具：
- 十字螺丝刀 (PH0)： T420 大部分螺丝都是十字螺丝，且尺寸较小，需要一把小巧的 PH0 螺丝刀。
- 塑料撬棒/薄卡片： 用于撬开卡扣和分离外壳，避免划伤机身。
- 防静电手环 (推荐)： 防止静电损坏内部精密元件。
- 磁吸垫或小盒子： 用于分类存放拆下来的螺丝，避免混淆。
-
环境：
- 选择一个光线充足、干净整洁的平面。
- 在柔软的布或防静电垫上进行操作。
第一步：拆下后盖 (最核心的步骤)
ThinkPad T420 的后盖是通过卡扣固定的，需要用巧劲撬开，而不是暴力拆卸。
-
将笔记本翻转，背面朝上。
（图片来源网络，侵删） -
移除所有后盖螺丝：
- 用 PH0 螺丝刀拧下后盖上所有的螺丝，注意观察，有些螺丝长度不同，拍照记录或分开放置非常重要。
- 特别注意,电池仓旁边有一个 隐藏螺丝，需要先将电池卸下才能看到。
- 内存仓盖板下面也有螺丝,也需要先拆下盖板。
-
撬开后盖：
- 从后盖的 缝隙 处入手，通常是从 指示灯区域 或 散热口边缘 开始。
- 将塑料撬棒插入缝隙,轻轻施力，你会听到“咔哒”一声，这是卡扣松开的声音。
- 沿着缝隙慢慢移动撬棒,一圈一圈地松开所有卡扣。注意力度，不要用力过猛导致卡扣断裂。
- 后盖松动后,就可以将其取下了。
第二步：内部部件详解与操作

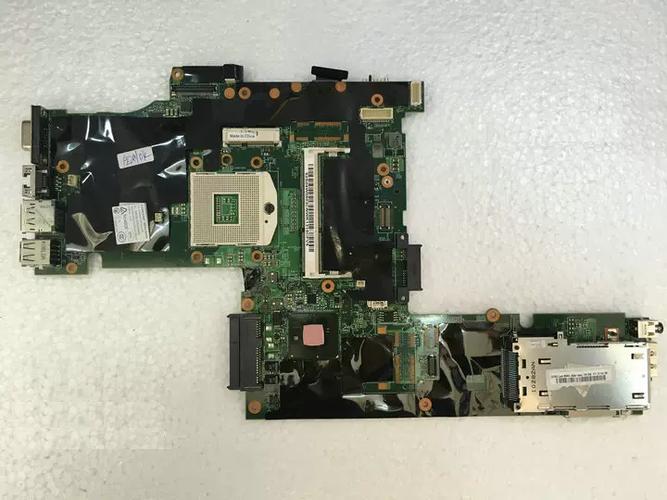

拿下后盖后,你就可以看到 T420 的内部“五脏六腑”了。
A. 内存升级
这是最简单的升级之一。
（图片来源网络，侵删）
- 找到内存插槽： 内存条位于后盖的左上角，被一个小的金属盖板覆盖。
- 拆下内存盖板： 拧下盖板上的螺丝，取下盖板。
- 安装/更换内存：
- 更换： 按下内存条两侧的卡扣，内存条会自动弹起一个角度，然后即可拔出。
- 安装： 将新内存条的金手指缺口对准插槽的凸起，以约 30-45 度角插入，然后用力下压，直到两侧卡扣“咔”地一声自动扣住。
- T420 有两个插槽，最高支持 16GB (8GB x 2) DDR3 1333MHz 内存。
B. 硬盘/固态硬盘升级/更换
T420 同时支持传统的 2.5英寸机械硬盘和更快的 mSATA 固态硬盘，可以组成双硬盘系统。
-
5英寸硬盘仓 (主硬盘位)：
- 位于右下角,被一个金属支架固定。
- 拧下支架的螺丝,拔掉硬盘的数据线和电源接口。
- 拆下支架,即可取出硬盘。
- 更换时,将新硬盘安装回支架，接好线，拧回螺丝即可。
-
mSATA 固态硬盘位 (副硬盘/缓存位)：
- 位于无线网卡下方,被一个小的金属盖板覆盖。
- 拧下盖板螺丝,取下盖板。
- 你会看到一个类似内存条形状的插槽,上面用一颗螺丝固定着 mSATA SSD。
- 拧下固定螺丝,以约 30 度角拔出 SSD。
- 注意： T420 的 mSATA 接口走的是 SATA 总线，速度上限为 SATA 3.0 (6Gbps)，因此使用 NVMe 协议的高速 M.2 SSD 无法发挥其性能，只能当 SATA SSD 使用。
C. 无线网卡升级
T420 原装使用 Intel 的无线网卡，可以升级到支持 Wi-Fi 6 的型号（需使用半高卡）。
- 找到无线网卡： 位于内存插槽下方，有两根天线连接。
- 断开天线： 小心地将天线卡扣拔起，然后取下天线，天线非常脆弱，切勿直接拉扯线缆。
- 拆卸网卡：
- 拧下网卡上的固定螺丝。
- 将网卡以约 45 度角拔出。
- 安装新网卡： 将新网卡插入插槽，拧回螺丝，然后按照“黑-白-灰”的顺序连接好天线（通常黑主，白副，灰可能用于蓝牙或GPS，视网卡而定）。
D. 散热模块清灰/更换硅脂
如果电脑使用多年,出现高温降频，清灰和换硅脂是必须的。
-
断开所有连接： 首先断开主板连接的所有排线，包括：
- 屏幕排线（从转轴处拔出）
- 触控板排线
- 电源按钮排线
- 调制解调器排线（如果你的机器有）
- 拔这些排线时，要捏住塑料卡扣，垂直向上拔出，不要硬拽线缆。
-
拆下键盘：
- 键盘通过一根排线连接到主板。
- 先断开排线,然后从上到下，用塑料撬棒小心地撬开键盘卡扣，取下键盘。
-
拆下掌托/触摸板：
- 键盘下方就是掌托,它通过几颗螺丝固定。
- 拧下螺丝,然后轻轻向上抬起，断开触摸板的排线，即可取下整个掌托。
-
拆下散热模块：
- 现在你可以看到风扇、散热铜管和散热鳍片了。
- 拧下固定散热模块的螺丝（通常有 4 颗），然后小心地拔出，散热模块和 CPU/GPU 之间可能有很强的吸力，稍微左右晃动即可取下。
-
清灰与换硅脂：
- 用软毛刷和吹气球清理散热鳍片和风扇上的灰尘。
- 用无水酒精和高纯度棉片/纸巾擦掉 CPU 和 GPU 老化的硅脂。
- 在 CPU 和 GPU 核心（通常是铜质方形区域）上挤上适量的导热硅脂（如信越7921或利民TF7）。
- 将散热模块按原位装回,拧紧螺丝。
第三步：重新组装
- 按照相反的顺序进行组装： 先装散热模块，再装掌托，然后是键盘。
- 连接所有排线： 确保所有排线都插紧、插对，这是最容易出错的地方。
- 合上后盖： 对准位置，均匀用力按压，确保所有卡扣都扣上。
- 拧上所有螺丝： 按照之前记录的顺序和位置，拧回所有螺丝。
第四步：测试
- 不要急于装回电池： 先连接电源适配器。
- 开机测试： 如果能正常进入 BIOS，说明基本组装成功。
- 进入系统测试： 检查设备管理器中内存、硬盘、无线网卡是否都正常识别。
- 安装软件测试： 运行一些压力测试软件（如 AIDA64），观察风扇和温度是否正常。
- 一切正常后，关机，装回电池，完成整个流程。
注意事项总结
- 耐心和细心： T420 的拆机需要耐心，很多部件都是通过卡扣固定的，不要用蛮力。
- 螺丝管理： 不同位置的螺丝长度和规格不同，务必分类存放，否则可能会损坏螺纹孔。
- 静电防护： 尤其是在干燥天气，静电是电子元件的隐形杀手。
- 排线： 断开和连接排线时，一定要捏住塑料头，动作要轻柔。
希望这份详细的指南能帮助你顺利完成 ThinkPad T420 的拆机升级或维修！祝你成功！
