ThinkPad P50s拆机后内部结构如何？

⚠️ 重要注意事项 - 动手前必读

1. 安全第一：


   （图片来源网络，侵删）
   • 断电：在开始任何操作前，必须完全关闭电脑,并拔掉电源适配器。
   • 静电防护：人体静电可能损坏精密的电子元件，请务必在接触主板前，触摸一下金属物体（如暖气片、电脑机箱的金属部分）来释放静电,最好佩戴防静电手环。
   • 准备工具：准备合适的工具,避免使用不合适的工具导致螺丝滑丝或损坏外壳。

2. 准备工作：

   • 找一个干净、宽敞、光线充足的工作台。
   • 准备一个容器，用来存放拆下的小螺丝（不同位置的螺丝长度可能不同，切勿混淆！）。
   • 准备以下工具：
     • PH0 和 PH1 十字螺丝刀：PH0 用于外壳螺丝，PH1 用于主板和内存等内部螺丝。
     • 塑料撬棒或卡片：用于撬开卡扣,避免划伤外壳。
     • 镊子：用于处理小零件和线缆。
     • （可选）吸尘器/皮吹：用于清理内部灰尘。

第一步：准备工作与移除后盖

1. 翻转笔记本：将 P50s 面朝下,放置在工作台上。
2. 移除电池：
   • 你会看到后盖上有两个电池锁扣（一个在电池上方，一个在电池下方）。
   • 同时将这两个锁扣向 外侧 拨动,解锁电池。
   • 此时电池会自动弹起约 30-45 度角，然后就可以沿着后盖的滑槽，将电池从后方取出来。这是最关键的第一步！
3. 移除所有后盖螺丝：
   • 仔细观察后盖，你会看到很多十字螺丝，它们通常分布在内存仓、无线网卡仓、风扇附近以及四周。
   • 重要提示：P50s 的螺丝长度不同，位置也有讲究，最好按顺序拆下，并按位置摆放，或者拍照记录，有些螺丝下面有绝缘垫片,也要一并取下并妥善保管。
4. 撬开后盖：
   • 所有螺丝拆下后,后盖仍然通过一些塑料卡扣固定。
   • 使用塑料撬棒，从后盖的缝隙处（内存仓盖板边缘或品牌Logo附近）轻轻撬开。
   • 沿着边缘慢慢滑动，依次解开所有卡扣，动作要轻柔,避免用力过猛导致卡扣断裂。

第二步：内部组件详解（按需操作）

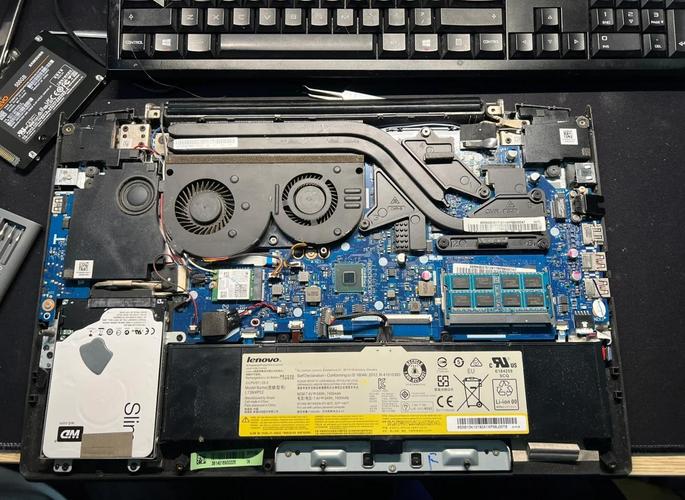

后盖取下后，你就可以看到 P50s 的内部结构了。

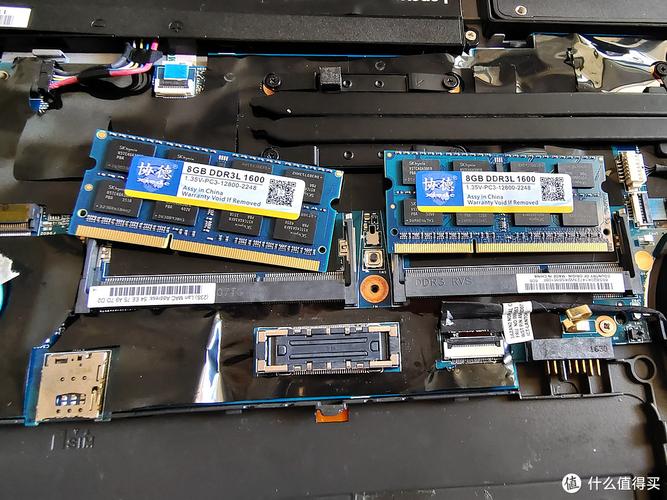

内存升级

• 位置：内存仓通常在后盖最显眼的位置，由一个长条形的盖板覆盖，上面通常贴有 "RAM" 或 "DDR" 标识。
• 操作：
  1. 拧下固定内存仓盖板的螺丝（通常是 PH0）。
  2. 取下盖板。
  3. 你会看到两根内存条,它们两端都有卡扣。
  4. 更换/添加内存：同时向外拨开两端的卡扣，内存条会自动弹起一个角度，然后就可以将其拔出，安装新内存时，对准插槽，以约 30 度角插入，然后按下，直到两端的卡扣“咔哒”一声自动扣住。

无线网卡与 WWAN (4G/5G) 升级

• 位置：通常在内存仓旁边,由一个小的金属盖板覆盖。
• 操作：
  1. 拧下盖板螺丝。
  2. 取下盖板，你会看到无线网卡（通常有两根天线）。
  3. 更换网卡：先拔掉连接到网卡的天线（注意方向，一般是先拔主天线，再拔辅助天线，以免弄混），然后拧下网卡固定螺丝，将其拔出，安装新网卡时,反向操作即可。
  • WWAN 卡：如果主板上预留了插槽，你可以安装一个 WWAN 卡（4G/5G 模块），安装方法与无线网卡类似,也需要连接两根天线。

M.2 固态硬盘与 2.5英寸硬盘升级

P50s 提供了非常灵活的存储方案。

• M.2 SSD (2280 规格为主)：
  • 位置：通常在主板上,被一个金属散热片覆盖。
  • 操作：
    1. 拧下固定散热片的螺丝。
    2. 取下散热片。
    3. 你会看到 M.2 插槽上的一个小螺丝,拧下这个螺丝。
    4. SSD 会以一个角度卡在插槽上，轻轻将 SSD 拔出。
    5. 安装新 SSD 时，先将其插入插槽，然后轻轻向下按压,并用刚才拆下的小螺丝固定。
• 5英寸 SATA 硬盘/SSD：
  • 位置：在笔记本内部，通常需要先移除一些排线才能看到,或者位于一个硬盘托架上。
  • 操作：
    1. 你需要找到连接到主板和这个硬盘的排线,小心地拔掉它们。
    2. 硬盘通常由一个托架固定,拧下托架的螺丝。
    3. 取出硬盘托架,然后就可以更换硬盘了。
    4. 注意：更换或添加 2.5 英寸硬盘时，你需要确保主板上对应的 SATA 接口没有被占用，BIOS 中可能需要设置以识别新硬盘。

散热模块清洁与更换硅脂

• 位置：风扇、散热鳍片和热管。
• 操作：
  1. 你需要断开连接到主板的所有排线。强烈建议在拆下排线前拍照记录！ 排线很脆弱,拔错方向或用力过猛会导致损坏。
  2. 拧下固定散热模块的螺丝。注意螺丝长度和位置！ 通常会有长螺丝和短螺丝,装错会压坏主板或导致散热不良。
  3. 小心地抬起散热模块,然后取下。
  4. 清洁：用皮吹或吸尘器清理散热鳍片上的灰尘，对于顽固的灰尘,可以使用软毛刷。
  5. 更换硅脂：用无水酒精和高纯度棉片/纸巾，将 CPU 和 GPU 芯片上的旧硅脂彻底擦拭干净。
  6. 涂抹新硅脂：在 CPU 和 GPU 核心中央挤上米粒大小的新硅脂，然后安装回散热模块,按原样拧紧螺丝。

第三步：重新组装

1. 检查：在盖上后盖前，再次检查所有组件是否安装到位，螺丝是否齐全,有无遗留下的工具或碎屑。
2. 连接排线：如果断开了排线，请按照照片的指示，小心地将它们插回原位,确保插头完全插入并锁好卡扣。
3. 盖上后盖：对准后盖和机身，轻轻按下,确保所有卡扣都扣合到位。
4. 拧紧螺丝：按原来的位置和长度，将所有后盖螺丝拧回，不要过度拧紧,以免损坏塑料外壳。
5. 安装电池：将电池滑入后盖的滑槽，然后向下按压，直到听到“咔哒”声,表示锁扣已锁定。
6. 首次开机：连接电源适配器，不要立即安装电池，先进行一次外接电源的开机测试，确保所有组件工作正常，如果一切正常，再关机，装上电池,完成最终组装。

ThinkPad P50s 的设计非常模块化，拆机过程虽然步骤较多，但逻辑清晰，只要你有耐心，仔细观察，并遵循上述指南,成功完成拆机升级是完全有可能的。

祝你拆机顺利！
