联想erazer x700拆机后内部结构有何亮点？

请务必阅读并理解 【重要警告】 部分。

【重要警告 - 请务必阅读】

1. 保修失效：自行拆机会导致您的电脑立即失去官方保修资格，请确认您已了解并接受这一后果。
2. 安全第一：
   • 断电：在开始任何操作前，请务必拔掉电源线。
   • 静电防护：人体静电可能精密的电子元件（如主板、CPU、内存）造成永久性损坏，请佩戴防静电手环，或在触摸金属机箱前，先触摸一下金属水管等接地物体，释放自身静电。
   • 安全操作：不要使用蛮力，如果某个部件卡住，请检查是否有螺丝未拧下或卡扣未解开，强行拆卸会损坏塑料卡扣或电路板。
3. 记录步骤：拆机过程是可逆的，但步骤繁多，强烈建议您使用手机拍照，记录下每个步骤、螺丝的位置和连接线的走向，以便在重新组装时不会出错。

准备工作

• 工具：
  • 一套精密螺丝刀（十字/一字，PH0, PH1, PH2 比较常用）。
  • 防静电手环（强烈推荐）。
  • 塑料撬棒或卡片（用于撬开塑料卡扣，避免划伤外壳）。
  • 一个干净、宽敞、光线充足的工作台。
  • 一个小盒子或磁吸垫,用于分类存放拆下的螺丝。
• 环境：选择一个干燥、无尘的环境。

拆机步骤详解

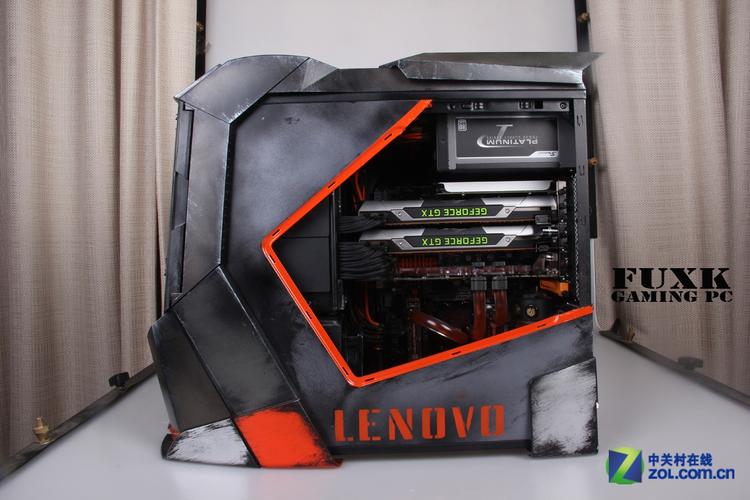

联想拯救者 X700 的机箱设计相对规整，主要难点在于处理各种线缆和散热模块。

步骤 1：外部准备与外壳拆卸

1. 断开所有连接：拔掉电源线、显示器、键盘、鼠标、网线等所有外接设备。
2. 放置机箱：将机箱平放在工作台上，最好是侧板朝上，这样操作更方便。
3. 拆下侧板：
   • X700 的机箱通常使用十字螺丝固定侧板，找到机箱后部的几颗固定螺丝并拧下。
   • 向后滑动或向上提拉侧板,将其从机箱上取下，有些设计可能需要稍微用力，确保所有螺丝都已拧下。

步骤 2：断开内部所有连接线

这是拆机中最关键也最容易出错的一步,请务必拍照记录！

1. 主板供电线：
   • 24Pin 主板供电：从主板上拔下最大的那个白色（或黑色）的24pin插头，捏住卡扣，垂直向上拔出。
   • CPU 供电 (4+4Pin)：在CPU插槽附近，找到4pin或8pin的方形供电插头，同样捏住卡扣拔出。
2. 显卡供电线：

   如果您的X700配备了独立显卡,显卡上会有额外的供电接口，可能是6pin、8pin或双6pin，找到这些从电源引出的线缆并拔下。

3. 存储设备数据线：
   • 拔掉连接到SATA硬盘、固态硬盘的SATA数据线（通常是L形的）。
   • 如果有M.2固态硬盘，它没有数据线，但需要记住它的位置。
4. 前置面板线：
   • 这些是连接到主板边缘小针脚上的线,包括电源开关、重启开关、USB 2.0、音频等，它们的接口很小，通常有防呆设计。
   • 方法：捏住塑料接口的两侧，垂直向上拔出。不要直接拉扯线缆！
5. 其他线缆：
   • USB 3.0 前置面板线（通常是蓝色接口）。
   • 机箱风扇、RGB灯效等线缆，同样，拍照并小心拔下。

步骤 3：拆卸电源

1. 固定螺丝：电源通常在机箱的底部或顶部，由4颗螺丝固定，拧下这些螺丝。
2. 取出电源：从机箱内部将电源滑出或取出，注意电源后面会有一条粗大的电源线，确保它已经从机箱后部的孔中完全脱出。

步骤 4：拆卸散热器

这是最需要小心和耐心的部分,因为散热器通常与CPU紧密粘合。

1. 风扇电源：先拔掉连接到CPU散热器风扇的电源线。
2. 固定螺丝：
   • 散热器通常由4颗螺丝固定在主板上。非常重要：这4颗螺丝的拧松顺序不是对角线，而是对角交替、分次拧松。
   • 先拧松螺丝A和C（对角）半圈，然后拧松螺丝B和D（另一对角）半圈，重复此过程，直到所有螺丝都完全松开，这样可以避免主板因受力不均而弯曲损坏。
3. 取下散热器：
   • 轻轻地、小幅度地左右晃动散热器，使其与CPU顶部的导热硅脂分离。
   • 如果感觉非常紧,可能是因为硅脂干了，可以尝试用一个薄塑料卡片从侧面轻轻插入，破坏真空密封。
   • 垂直向上取下散热器。切勿平移拖动，以免损坏CPU的针脚（AMD）或触点（Intel）。
4. 清洁与涂抹硅脂（可选）：
   • 如果您需要更换CPU或清理旧硅脂,可以用无水酒精和高 lint-free 擦镜纸清洁CPU顶盖和散热器底座。
   • 重新安装时,在CPU中心挤一小滴米粒大小的硅脂，用卡片均匀铺开，然后装回散热器，按与拆卸相反的顺序（对角交替）拧紧螺丝。

步骤 5：拆卸内存条

1. 按下卡扣：内存条两端各有一个白色塑料卡扣。
2. 向外掰开卡扣：同时将两端的卡扣向外掰开，大约呈45度角，此时内存条会自动弹起一个角度。
3. 取出内存：捏住内存条两端，垂直向上拔出。

步骤 6：拆卸独立显卡

1. 拔掉供电线：如果显卡有额外的供电线，请先拔掉（在步骤2中可能已经完成）。
2. 拧下固定螺丝：显卡尾部通常有一个或两个螺丝将其固定在机箱的PCIe插槽挡板上，拧下这些螺丝。
3. 按下PCIe卡扣：在主板的PCIe插槽末端，有一个小塑料卡扣，需要先按下这个卡扣，显卡才能被完全释放。
4. 取出显卡：捏住显卡的尾部和顶部，垂直向上拔出，显卡比较重，请扶稳。

步骤 7：拆卸其他组件

• SATA硬盘/固态硬盘：
  • 找到硬盘托架,通常由螺丝固定在机箱或机架上。
  • 拧下螺丝,将硬盘连同托架一起取出。
  • 然后从托架上拧下硬盘的固定螺丝。

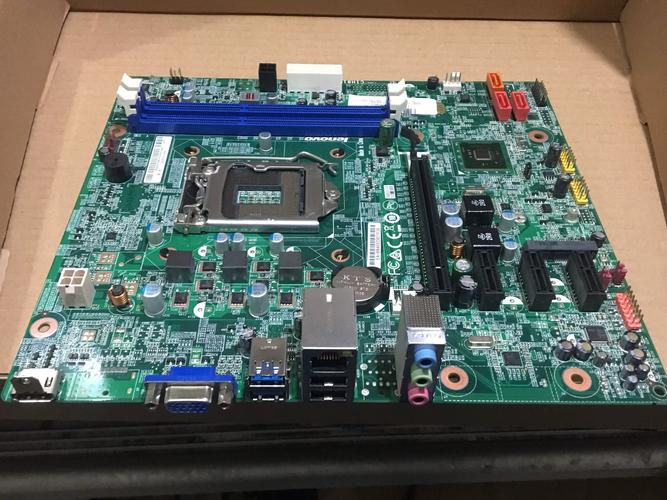

• 主板：
  • 主板被多颗铜柱螺丝固定在机箱上,请按照对角线顺序依次拧下所有螺丝。
  • 小心地将主板从机箱中平移取出,注意检查主板下方是否还有任何线缆或支架卡住。

重新组装

组装过程与拆卸过程完全相反,请按照您拍摄的照片和记忆的步骤进行。

1. 安装主板：将主板放入机箱，对准铜柱孔位，拧上螺丝（对角线顺序）。
2. 安装CPU和散热器：小心安装CPU（注意方向和防呆），涂抹硅脂，安装散热器（对角线顺序拧紧螺丝）。
3. 安装内存条：对准插槽防呆口，垂直用力按下，直到两端的卡扣自动扣住。
4. 安装显卡：将显卡对准PCIe插槽，垂直插入，按下PCIe卡扣，拧上尾部固定螺丝。
5. 安装存储设备：将硬盘/SSD安装到托架上，然后将托架固定在机箱内。
6. 安装电源：将电源放入机箱，拧好螺丝，并确保电源线从后部穿出。
7. 连接所有线缆：这是最关键的一步！ 根据您拍的照片，一一连接所有线缆：
   • 24Pin主板供电
   • CPU供电
   • 显卡供电
   • SATA数据线和电源线
   • 前置面板线（仔细核对主板说明书上的针脚定义）
   • 风扇、RGB等线缆
8. 安装侧板：将侧板对准机箱滑轨或卡扣，盖上并拧好螺丝。

最终测试

1. 连接外设：暂时只连接显示器、键盘和鼠标。
2. 通电：插上电源线，按下机箱的电源按钮。
3. 检查：
   • 如果一切正常,您应该能看到主板LOGO或进入BIOS界面。
   • 观察CPU风扇、显卡风扇是否正常转动。
   • 如果没有显示或听到报警声（通常是主板蜂鸣器），请立即断电，并根据报警声或检查线缆连接是否正确。

总结与建议

• 目标明确：拆机前想清楚你要做什么，是清灰、升级硬件还是更换硅脂，目标明确可以减少不必要的操作。
• 耐心细致：联想X700的内部布局虽然不算特别紧凑，但线缆和组件较多，需要极大的耐心。
• 善用资源：如果遇到困难，除了这篇指南，强烈建议您在YouTube或Bilibili上搜索“Lenovo Eraser X700 disassembly”或“联想拯救者X700 拆机”相关的视频，视频演示往往比图文更直观。

祝您拆机顺利！
