重要声明与警告
- 失去保修：拆开 IAP-205 的外壳将立即使其失去所有官方保修。
- 损坏风险：内部组件非常精密，操作不当（如静电、用力过猛）可能导致主板、天线或其他部件永久性损坏。
- 安全第一：在操作前，请确保设备已完全断电并至少等待 5-10 分钟,以释放内部电容的残余电量。
- 静电防护：强烈建议佩戴防静电手环，并确保工作环境干燥,人体静电足以击穿敏感的电子元件。
- 目的：本指南旨在进行内部清洁、更换天线、升级内存/存储或纯粹的硬件研究。不建议普通用户进行此项操作。
第一步：准备工作
- 工具：
- 防静电手环：必备。
- 小型十字螺丝刀：通常为 #1 或 #0 规格的 Phillips 螺丝刀。
- 塑料撬棒或卡片：用于安全地撬开卡扣,避免划伤外壳。
- 小型镊子：用于处理细小螺丝或线缆。
- 抗静电工作垫：放置拆解后的部件。
- 环境：一个干净、光线充足、平坦的工作台面。
第二步：外部观察与初步拆卸
- 断电与取下配件：拔掉所有网线、电源适配器等连接线。
- 移除外壳脚垫：IAP-205 底部有四个橡胶脚垫，用一字螺丝刀或小刀小心地将它们撬起,脚垫下面通常隐藏着固定外壳的螺丝。
- 拧下底部螺丝：移除脚垫后，你会看到 4-6 个螺丝（具体数量可能因批次而异）,用螺丝刀将它们全部拧下并妥善放置。
- 分离上下外壳：
- 将设备翻过来,让底部朝上。
- 用塑料撬棒沿着外壳的缝隙轻轻滑动，撬开卡扣，IAP-205 的外壳通常是通过多个塑料卡扣固定的,没有使用胶水。
- 从外壳的缝隙（通常是网口或散热孔附近）开始，小心地撬开，并逐步分离，动作要轻柔,避免用力过猛导致卡扣断裂。

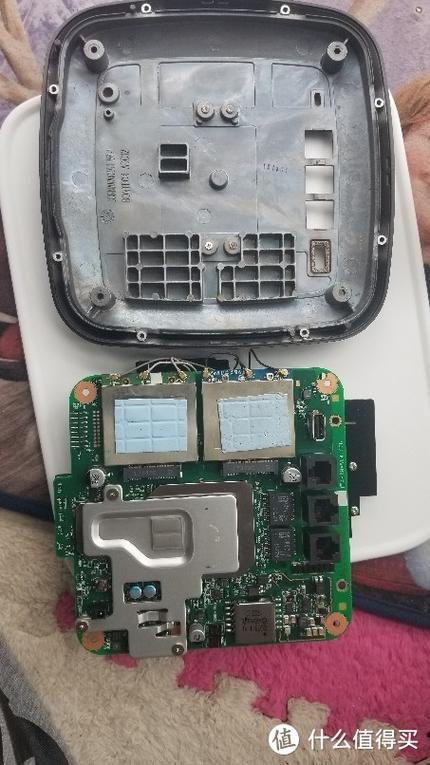

- 分离后，你会看到上下两部分塑料外壳,以及内部的主板和天线。
第三步：内部组件详解
分离外壳后，你会看到 IAP-205 的内部构造,主要包括：
（图片来源网络，侵删）
- 天线组件：这是最显眼的部分，IAP-205 内置了多根天线，通常包括：
- 4GHz Wi-Fi 天线：通常为 2 根。
- 5GHz Wi-Fi 天线：通常为 4 根（用于 MIMO 技术）。
- 蓝牙/BLE 天线：1 根。
- 这些天线通过细长的 同轴电缆 连接到主板上，电缆非常脆弱，切勿强行拉扯。
- 主板：核心控制单元，集成了 CPU、内存、无线芯片、网络接口等。
- 散热片：覆盖在主芯片（CPU/SoC）上的金属片，用于散热,通常通过几颗小螺丝或导热胶固定。
- LED 指示灯板：连接到主板，用于显示设备状态（电源、以太网、Wi-Fi 等）。
- 复位按钮：一个小型按钮,用于恢复出厂设置。
- USB 接口：通常位于设备侧面,内部通过排线连接到主板。
第四步：深入拆解（可选）
如果你需要进一步拆解,例如更换天线或清洁散热片：
- 断开天线连接：
- 天线连接器通常是 U.FL/IPX 接口,非常小且脆弱。
- 拔下时，要捏住连接器的塑料卡扣，垂直向上轻轻拔出。绝对不要直接拉扯电缆。
- 建议在拔下前拍照或记住每根天线的连接位置,因为安装时接错会影响信号。
- 移除散热片：
- 如果散热片是用螺丝固定的,拧下螺丝即可取下。
- 如果是用导热胶粘合的，需要小心地用撬棒从边缘慢慢分离,注意不要损坏芯片或主板上的电容。
- 访问内存和存储：
- IAP-205 的内存和存储通常直接焊接在主板上，用户无法自行升级，这是企业级 AP 的常见设计，以确保稳定性和可靠性,你看到的通常是空置的焊点或特定型号的焊点。
- 移除 LED 板和按钮：
这些组件通常通过排线或小插针连接到主板,轻轻拔下排线即可。
第五步：组装与测试
- 反向操作：按照拆解的相反步骤进行组装。
- 检查线缆：确保所有天线排线、LED 排线等都已正确连接到位,没有遗漏。
- 对准卡扣：合上外壳时，确保上下两部分完全对齐，然后均匀用力按压，直到所有卡扣都“咔哒”一声扣紧。
- 拧紧螺丝：将之前取下的螺丝全部拧回底部，确保力度适中,不要过紧。
- 装回脚垫：将橡胶脚垫粘贴回原来的位置。
- 最终测试：
- 重新连接电源和网线。
- 观察设备是否能正常启动，LED 指示灯是否正常显示。
- 登录 Web 界面或使用 Aruba Central 检查设备状态和无线信号是否正常。
常见拆机目的与注意事项
- 目的：清洁灰尘
- 注意事项：使用压缩空气罐吹走主板和散热片上的灰尘，避免使用任何液体清洁剂，如果散热片导热胶老化，可以考虑更换新的导热膏/导热垫。
- 目的：更换天线
- 注意事项：必须使用相同规格和增益的天线，天线位置和极化方向对信号覆盖至关重要,务必记下原天线的安装位置。
- 目的：硬件研究
- 注意事项：小心操作，识别主芯片型号（如高通的 QCA 芯片）、内存芯片等,注意观察各接口和电路设计。
Aruba IAP-205 的拆解过程相对直接，但内部组件精密且脆弱，只要做好防静电准备，动作轻柔，并记住每一步的顺序，成功拆解和重装是完全可能的，再次强调，此操作有一定风险,请谨慎进行。
