黑莓Passport 拆解分析报告
黑莓Passport是一款设计独特的旗舰手机，其正方形的屏幕和实体键盘在当年独树一帜，拆解它，不仅能一窥其内部构造,更能感受到黑莓在设计上的固执与匠心。
（图片来源网络，侵删）
拆解前准备与注意事项
- 工具准备：
- 必备： T5/T6/T8 星形螺丝刀、塑料撬棒（或薄卡片）、吸盘、热风枪（或吹风机）。
- 可选： 镊子、撬片、螺丝收纳盒。
- 注意事项：
- 断电与SIM卡/存储卡： 关机并取出SIM卡和MicroSD卡。
- 备份数据： 确保所有重要数据已备份。
- 静电防护： 佩戴防静电手环或在干燥环境下操作,避免静电损坏内部元件。
- 耐心细致： Passport的组装结构较为复杂，特别是屏幕部分,切勿使用蛮力。
拆解步骤详解
第一步：分离后盖

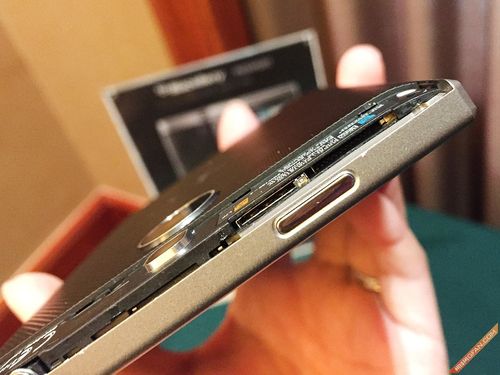

Passport的后盖采用卡扣式设计，与中框紧密咬合,但并非用螺丝固定。
- 加热后盖边缘： 使用热风枪或吹风机，对手机后盖的四周进行均匀加热（约60-80°C），这能软化后盖边缘的密封胶,让卡扣更容易脱离。
- 寻找开孔： 在后盖顶部（摄像头一侧）的边缘,有一个非常小的隐藏缝隙。
- 插入撬棒： 用塑料撬棒或薄卡片，从该缝隙小心插入，轻轻向上撬动，可以沿着边缘慢慢移动,依次解开各个位置的卡扣。
- 完全分离： 当卡扣全部松开后，后盖就可以轻松取下,此时你会看到电池和内部结构。
第二步：断开电池连接
这是拆解屏幕前必须做的一步,以防短路。
（图片来源网络，侵删）
- 移除电池贴纸： 你会看到电池上贴着一张绝缘胶带,小心地将其撕开。
- 断开连接器： 电池通过一个连接器与主板相连，用撬棒轻轻挑起连接器的卡扣，然后将其拔下,电池现在与主板断开电。
第三步：分离屏幕总成
这是整个拆解过程中最困难、风险最高的一步，Passport的屏幕总成（包括外层玻璃、触摸层和显示面板）通过一圈非常坚固的胶带与中框固定。
- 移除屏幕支架： 屏幕上方有一个金属支架,用T5螺丝刀拧下固定它的几颗螺丝。
- 加热屏幕边缘： 再次使用热风枪，对屏幕与中框接合的四周进行均匀加热,目的是融化这圈高强度胶带。
- 小心撬开： 用塑料撬棒，从屏幕的任意一角（通常是右上角）开始，非常缓慢、小心地插入屏幕与中框的缝隙，沿着边缘一圈一圈地移动，一边加热一边撬，将胶带一点点地“切断”，这个过程需要极大的耐心，因为胶带非常粘,用力过猛极易导致屏幕碎裂。
- 完全分离： 当一圈胶带都被切断后，屏幕总成就可以从中框上取下，此时你会看到背面的排线，在断开排线之前,记住它们的位置。
第四步：断开排线与移除主板
- 断开屏幕排线： 屏幕总成通过几根细小的排线连接到主板上，用撬棒轻轻挑起排线连接器的卡扣,然后拔下。
- 断开其他排线： 断开摄像头、闪光灯、指纹识别器（如果有）等其他连接器的排线。
- 移除主板螺丝： 主板由几颗T5/T6螺丝固定,拧下这些螺丝。
- 取出主板： 小心地抬起主板,并将其从机身上取下。
第五步：移除其他组件
（图片来源网络，侵删）
剩下的主要是摄像头模块、扬声器、振动马达等，这些组件通常也是通过螺丝或卡扣固定,可以按照相应的方法将其一一拆下。
拆解后内部结构与亮点分析

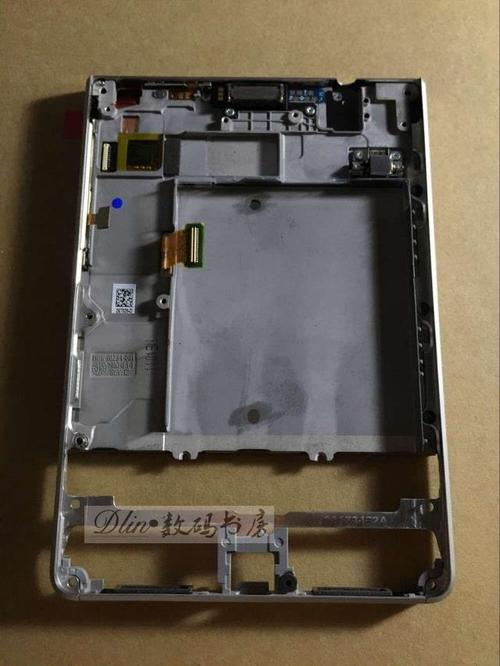

完成拆解后,我们可以清晰地看到Passport的内部布局。
-
主板布局： 由于方正的机身，主板也设计成了方形，布局相对紧凑，各个元件排列有序,核心部件包括：
- 处理器： 高通骁龙801 MSM8974AC，四核2.26GHz。
- 内存： 3GB LPDDR3 RAM。
- 存储： 32GB eMMC 5.0闪存。
- 调制解调器： 高通 MDM9x25,支持LTE网络。
-
电池： 一块容量为3450mAh的锂离子聚合物电池，由索尼或LG等供应商提供，电池覆盖了机身背部的大部分区域,是整机最大的部件。
-
扬声器与麦克风：
- 扬声器： 位于机身底部，由Yamaha提供,音质在当时备受好评。
- 麦克风： 位于机身顶部和底部,支持降噪功能。
-
摄像头模块：
- 后置摄像头： 1300万像素，配备LED闪光灯和自动对焦功能，模块通过排线与主板连接,可以单独更换。
- 前置摄像头： 200万像素。
-
屏幕总成： 这是最昂贵的部分,它由三层组成：
- 外层： 康宁大猩猩玻璃3（Gorilla Glass 3）。
- 中层： 电容触摸屏。
- 内层： IPS LCD显示面板。 这三层通过OCA光学胶压合在一起,这也是为什么更换屏幕总成成本极高的原因。
-
实体键盘： 这是Passport的灵魂，键盘下方是一块触摸板，支持经典的黑莓手势操作，键盘本身通过排线连接到主板,可以单独更换。
总结与评价
-
优点：
- 结构相对简单： 除了屏幕部分，其他组件的拆解逻辑清晰，易于维修和更换电池、摄像头等。
- 用料扎实： 机身坚固，内部元件布局合理，体现了黑莓一贯的“工具化”设计理念。
- 模块化设计： 电池、摄像头、键盘等都可以独立更换,维修性较好。
-
缺点：
- 屏幕更换风险极高： 屏幕总成与中框的胶带粘合异常牢固，几乎需要专业工具和技巧才能无损拆解，对于普通用户来说这是最大的“雷区”。
- 内部空间利用率高： 由于方正的机身，内部空间非常紧凑，操作空间狭小,增加了拆解难度。
- 老旧的接口： 使用Micro USB接口，而非更现代的USB-C。
黑莓Passport的拆解是一次对经典工业设计的探索，它坚固、可靠，内部充满了黑莓的工程师精神，虽然屏幕更换是巨大的挑战，但其模块化的设计理念在当时还是值得称赞的，对于收藏家或维修爱好者来说，了解它的内部构造无疑是一件有趣的事情。
