Catalyst 4506 是一款经典、功能强大的模块化机箱式多层交换机，属于 Cisco Catalyst 4500 系列的一员，它专为园区网核心、数据中心接入或大型企业骨干网设计，提供高性能、高可用性和丰富的服务。
（图片来源网络，侵删）
以下参数将按照 核心规格、模块化组件、性能指标、软件特性 和 物理规格 等类别进行详细说明。
核心系统规格
这些是定义交换机基本能力和形态的关键参数。
| 参数项 | 描述 |
|---|---|
| 产品系列 | Cisco Catalyst 4500 Series |
| 机箱型号 | 主要型号为 Catalyst 4510 和 Catalyst 4506，4506 是最常见的型号。 |
| 机箱类型 | 10插槽模块化机箱 |
| 管理引擎 | 支持多种 Supervisor Engine，这是决定交换机性能和功能的核心组件，常见型号包括： - Supervisor Engine VI (WS-X4516) - Supervisor Engine VII (WS-X45-SUP7-E / WS-X45-SUP7-L-E) - Supervisor Engine 2T (WS-X45-SUP2T) - Supervisor Engine 8-E (WS-X45-SUP8-E) 注：不同型号的 Sup Engine 性能、带宽和支持的软件版本不同。 |
| 背板带宽 | 这是衡量交换机内部数据传输能力的关键指标，取决于所安装的 Supervisor Engine。 - Supervisor VI/VII: 约 32 Gbps - Supervisor 2T: 136 Gbps (关键升级点) - Supervisor 8-E: 480 Gbps (最高性能) |
| 交换容量 | 也叫“转发带宽”，指实际数据包的转发能力。 - Supervisor VI/VII: 约 65 Mpps (百万包/秒) - Supervisor 2T: 102 Mpps - Supervisor 8-E: 350 Mpps |
| MAC 地址表 | 交换机能学习的源MAC地址数量。 - 通常为 32,000 个 |
| IP 路由表 | 支持三层路由时能维护的路由条目数量。 - 通常为 16,000 条 |
| 可用插槽 | 10个， - Slot 1: 必须安装 Supervisor Engine。 - Slots 2-9: 可安装各种功能模块（如线卡、电源）。 - Slot 10: 通常用于安装冗余电源或风扇模块。 |
模块化组件 (关键特性)
4506的强大之处在于其模块化设计,用户可以根据需求灵活配置。
Supervisor Engine (管理引擎)
- 功能: 交换机的“大脑”，负责控制平面（路由、管理）和数据平面（数据包转发）的协调，管理引擎决定了交换机的软件版本（如传统 IOS 或更现代的 IOS-XE）、高级功能支持（如 VSS、QoS、安全特性）和最大性能。
- 选择: 选择 Sup 2T 或 Sup 8-E 是对性能的重大提升，尤其是在需要高吞吐量和多层转发时。
Line Cards (线路卡/接口模块)
这是最多样化的部分,决定了交换机的端口类型和数量。
（图片来源网络，侵删）
| 模块类型 | 常见型号 | 描述 |
|---|---|---|
| 千兆以太网线卡 | WS-X4516 | 16个10/100/1000自适应RJ45端口 |
| WS-X4524-10GE | 24个10/100/1000自适应RJ45端口 + 2个可扩展万兆上行插槽 | |
| WS-X4524-10GE-SFP | 24个1000Base-X SFP光纤端口 | |
| 万兆以太网线卡 | WS-X4548-10GE | 48个10/100/1000自适应RJ45端口 |
| WS-X4548-SFP-E | 48个1000Base-X SFP光纤端口 | |
| WS-X4548-SFP+ | 48个10Gigabit-SFP+光纤端口 (需配合Sup 2T或更高) | |
| 上行链路/堆叠模块 | WS-X4516-10GE | 16个1000Base-X SFP端口，常用于上行连接 |
| VS-S720-10G | 用于VSS虚拟交换系统，提供40Gbps堆叠带宽 | |
| WS-X45-SUP-2T-10G | 配合Sup 2T，提供万兆上行能力 |

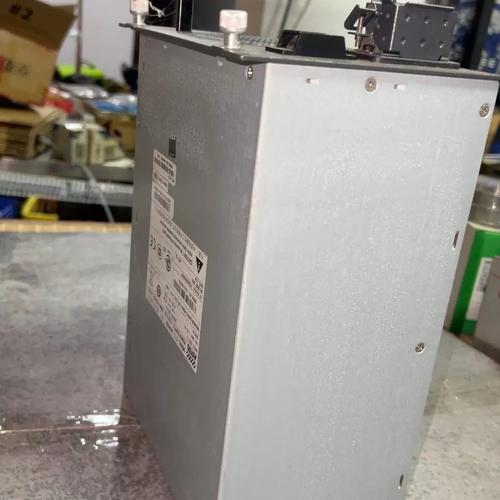

电源模块
- 类型: 冗余热插拔电源。
- 常见型号:
- WS-CAC-2500W: 2500瓦交流电源
- WS-CAC-2500W=: 2500瓦直流电源
- 配置: 4506通常可安装2-3个电源，实现N+1冗余。
风扇模块
- 类型: 冗余热插拔风扇。
- 型号: WS-F4594
- 描述: 包含多个风扇，可独立更换，确保散热系统的高可用性。
性能指标摘要
| 性能指标 | Supervisor VI/VII | Supervisor 2T | Supervisor 8-E |
|---|---|---|---|
| 背板带宽 | 32 Gbps | 136 Gbps | 480 Gbps |
| 交换容量 | 65 Mpps | 102 Mpps | 350 Mpps |
| 三层吞吐量 | 约 45 Mpps | 约 80 Mpps | 约 250 Mpps |
| 二层吞吐量 | 约 65 Mpps | 约 102 Mpps | 约 350 Mpps |
| IPv6 吞吐量 | 约 45 Mpps | 约 80 Mpps | 约 250 Mpps |
| VLAN 数量 | 4,000 | 4,000 | 4,000 |
| 支持的路由协议 | 静态路由, RIP, OSPF, EIGRP, BGP | 同左 + 更高性能 | 同左 + 更高性能 |
软件特性
4506支持丰富的企业级网络功能。
- 二层功能:
- VLAN, PVLAN (Private VLAN)
- STP/RSTP/MSTP (生成树协议)
- EtherChannel (PAgP/LACP)
- GARP/GVRP
- QinQ (VLAN Stacking)
- 三层功能:
- IP 路由 (静态, OSPF, EIGRP, BGP-4)
- IPv6 路由
- IP 组播 (PIM, IGMP)
- IP 访问控制列表 (ACL)
- 高可用性:
- HSRP (热备份路由器协议) / VRRP: 网关冗余
- Stateful Switchover (SSO): 主备Supervisor的无状态切换
- Virtual Switching System (VSS): 将两台物理交换机虚拟成一台，简化管理，提供跨机箱EtherChannel。
- 服务质量:
- 1p CoS
- DSCP (DiffServ Code Point)
- 流量监管和整形
- 基于类别的队列
- 安全特性:
- DHCP Snooping
- IP Source Guard
- Dynamic ARP Inspection (DAI)
- Port Security
- 控制平面 policing (CoPP)
物理规格
| 参数项 | 描述 |
|---|---|
| 尺寸 (高 x 宽 x 深) | 7 x 17.3 x 29.4 英寸 (34.8 x 44.0 x 74.7 厘米) |
| 重量 | 约 35.3 磅 (16.0 公斤) (不含模块和电源) |
| 机架单元 | 7个机架单元 (7RU) |
| 电源要求 | 100-240V AC, 50-60 Hz 或 -48V DC |
| 散热 | 通过背部风扇模块强制风冷 |
典型应用场景
- 园区网核心: 作为大型企业或园区网的核心交换机，连接多栋楼宇的汇聚交换机。
- 数据中心接入: 作为数据中心的接入层交换机，为大量服务器提供高密度、高带宽的连接。
- 企业骨干: 作为连接不同部门或分支机构的网络骨干。
- 关键业务系统汇聚: 为金融、医疗等对可靠性要求极高的关键业务系统提供高可用性连接。
总结与建议
Catalyst 4506 是一款非常可靠和灵活的机箱式交换机，在评估或配置一台 4506 时，最关键的决定是：
- 选择正确的 Supervisor Engine: 这决定了交换机的性能上限和软件功能，对于现代应用，强烈建议至少选择 Supervisor 2T，以获得足够的带宽和转发能力，如果预算充足，Supervisor 8-E 是顶级选择。
- 规划线卡配置: 根据接入设备的类型（服务器、PC、其他交换机）和带宽需求，选择合适的端口密度和速率（千兆/万兆）的线卡。
- 确保电源冗余: 至少安装两个电源，以保证在单个电源故障时设备仍能正常运行。
Cisco 4506 是一个经得起时间考验的平台，通过合理的模块化配置，它可以满足从中小型企业到大型数据中心的各种复杂网络需求。
