Latitude 7370拆机图，内部结构如何？

Latitude 7370 是一款非常轻薄的高性能商务本，其内部设计紧凑，精密，拆机需要一定的技巧和耐心，在开始之前，请务必断开所有外部电源，并取下电池（如果可拆卸）。

⚠️ 重要提醒：拆机风险

• 失去保修：自行拆机会立即导致您的笔记本电脑失去官方保修。
• 损坏设备：螺丝非常小且容易丢失，排线脆弱易断，操作不当可能会损坏屏幕、主板、键盘等昂贵部件。
• 静电风险：人体静电可能击穿精密的电子元件，建议在拆机前触摸金属物体以释放静电,并佩戴防静电手环。

拆机工具准备

1. 精密螺丝刀套装：需要包含 PH000 (十字 #0) 和 PH00 (十字 #1) 的螺丝刀，用于处理内部主板和风扇的螺丝，还需要 P5 (五角 #1) 或 P6 (五角 #2) 的螺丝刀,用于拆后盖。
2. 塑料撬棒/塑料卡片：用于分离塑料卡扣,避免划伤外壳。
3. 镊子：用于夹取小螺丝和操作排线。
4. 容器：用于分类存放不同长度的螺丝,防止混淆。
5. 防静电手环（可选但推荐）：保护敏感的电子元件。

Latitude 7370 拆机步骤图文详解

由于我无法直接提供外部图片网站的链接，我将用文字描述每一步的操作要点,并告诉您在哪些位置可以找到对应的图片。

第一步：准备工作

1. 将电脑关机，拔掉所有电源线、USB设备等。
2. 将电脑翻转过来,放置在柔软的防静电垫上。
3. 用 P5 或 P6 五角螺丝刀 拧下后盖的所有螺丝，Latitude 7370 的后盖螺丝通常是隐藏在橡胶脚垫或标签下面的，您需要用撬棒小心地揭开这些脚垫/标签。

在哪里找图：在百度图片、Google Images 或 iFixit 网站搜索 “Dell Latitude 7370 back cover screws” 或 “戴尔 latitude 7370 后盖螺丝”,您会看到清晰的螺丝位置图。

第二步：取下后盖

1. 所有螺丝取下后,将后盖对准自己。
2. 用 塑料撬棒 从后盖的缝隙（通常是内存仓附近或标签边缘）开始，轻轻沿边缘滑动，以解开塑料卡扣，Latitude 7370 的卡扣设计非常紧密,需要耐心和巧劲。
3. 沿着边缘一圈慢慢撬开,直到后盖完全脱离。

在哪里找图：搜索 “Dell Latitude 7370 removing back cover” 或 “戴尔 latitude 7370 拆后盖”,可以看到撬开缝隙和卡扣的示意图。

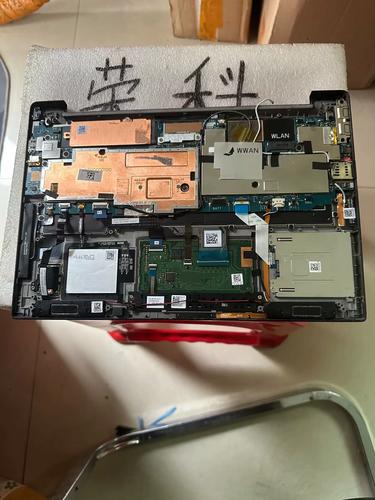

第三步：内部组件一览

取下后盖后，您会看到内部结构,主要包括：

• 电池：一块胶状或薄膜状的电池,粘在机身上。
• 内存条：通常位于机身一侧,有金属屏蔽罩覆盖。
• 无线网卡：位于天线附近,通常有两条天线连接。
• 风扇和散热模块：连接在主板上，负责 CPU 和 GPU 的散热。
• 主板：核心组件，上面集成了 CPU、GPU、芯片组等。
• 扬声器：通常贴在外壳上。

第四步：断开所有排线（关键步骤）

在拆卸任何主要部件之前，必须先断开所有连接到主板的排线,这些排线非常脆弱！

1. 断开电池排线：找到电池连接器，通常是一个白色或黑色的塑料卡扣，用指甲或撬棒向上轻轻抬起卡扣，然后水平拔出排线。千万不要直接拉扯排线本身！
2. 断开其他排线：用同样的方法，依次断开无线网卡天线、键盘触摸板排线、扬声器排线等，每根排线都记下它的位置,以便回装。

在哪里找图：搜索 “Dell Latitude 7370 disconnect cable” 或 “latitude 7370 断开排线”,可以看到如何正确抬起卡扣的特写图。

第五步：拆卸主要组件

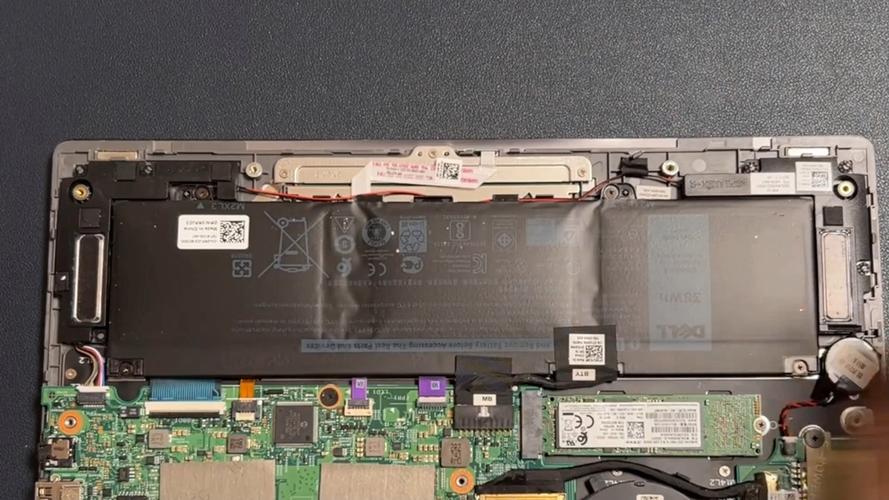

1. 取下电池：

   • Latitude 7370 的电池是用大量的非常强的工业胶粘在机身上的。
   • 使用 塑料撬棒，从电池边缘的缝隙一点点插入，缓慢地、小心地滑动，将胶层切断，这个过程需要极大的耐心，切勿用力过猛,以免损坏电池或外壳。
   • 完全分离后，再拧下固定电池的螺丝（如果有的话）。

2. 取下内存条：


   （图片来源网络，侵删）
   • 拧下内存条屏蔽罩的螺丝。
   • 向外掰开内存条两侧的卡扣,内存条会自动弹起一个角度。
   • 然后即可将内存条拔出。

3. 取下无线网卡：

   • 拧下固定无线网卡天线的螺丝,并取下天线。
   • 拧下固定无线网卡本身的螺丝。
   • 以约 45 度角拔出无线网卡。

4. 取下风扇和散热模块：

   • 拧下散热模块与机身的固定螺丝。
   • 轻轻向上提起散热模块，它可能与 CPU/GPU 热管有轻微的粘连,可以稍微左右扭动一下取下。
   • 在取下散热模块前，最好拍一张照片，记录下热管和螺丝的原始位置,方便以后涂抹硅脂和回装。

详细拆机图片资源推荐

强烈建议您在动手前,先观看视频或查看详细的图文指南。

1. iFixit 网站 (最权威)

   • 网址：直接在浏览器搜索 iFixit Dell Latitude 7370。
   • iFixit 提供了最详细的、分步骤的拆机指南，每一步都有高清图片和文字说明，他们的步骤编号清晰，是 DIY 维修的首选参考，他们的 "repairability score"（可维修性评分）也说明了这款电脑拆机的难度。

2. YouTube 视频教程

   • 搜索关键词：Dell Latitude 7370 disassembly, Latitude 7370 拆机, Latitude 7370 upgrade RAM SSD。
   • 优点：视频可以直观地展示撬、拔、抬等动作，对于理解操作技巧非常有帮助,很多中文UP主也做过拆机视频。

3. 百度图片 / Google Images

   • 搜索关键词：如上文所述，通过搜索具体部件的名称和 "dell latitude 7370" 组合,可以找到大量高清的拆机细节图。

总结与建议

Latitude 7370 的拆机过程并不简单，特别是取下后盖和电池的步骤,需要非常小心。

• 如果您只是想升级内存或硬盘：
  • 内存：通常可以通过后盖上的内存仓盖板直接更换,无需完全拆开电脑。
  • 硬盘：通常是 M.2 接口，同样可以通过后盖上的仓盖板更换，请务必先确认您的型号支持哪种接口（如 PCIe NVMe 或 SATA）。
• 如果您想更换散热硅脂、清洁风扇或更换主板：

  则需要遵循上述完整步骤进行深度拆机。

希望这份详细的指南能帮助您顺利完成 Latitude 7370 的拆机工作！祝您好运！
