Vostro 5470R拆机后内部有何升级或变化？

重要提醒与准备工作

1. 风险自负：拆机会失去官方保修，操作不当可能导致硬件损坏、屏幕排线断裂等,请确保你了解并愿意承担这些风险。
2. 准备工具：
   • 塑料撬棒：首选,避免金属工具划伤外壳和卡扣。
   • 小型十字螺丝刀：用于拆卸螺丝。
   • 镊子：用于夹取小螺丝或移动排线。
   • 防静电手环：强烈建议佩戴,防止静电损坏内部精密元件。
3. 工作环境：选择一个光线充足、干净、平坦的桌面,可以铺一块软布或防静电垫。
4. 备份资料：虽然拆机本身不会影响硬盘数据，但以防万一,建议提前备份重要文件。
5. 记录与拍照：在拆卸过程中，尤其是拔掉排线和拧下螺丝时，用手机拍照记录，不同位置的螺丝长度可能不同,混用会导致外壳无法合上或损坏内部元件。

第一步：准备工作与初步拆卸

1. 关机并断开所有连接：完全关闭电脑，拔掉电源适配器，并移除电池（如果可拆卸）。
2. 移除后盖：
   • 将 Vostro 5470R 翻过来，D面（底面）朝上。
   • 你会看到整个背面由一块巨大的后盖覆盖，这是通过卡扣固定的,没有螺丝。
   • 用塑料撬棒从后盖的缝隙处（通常是标签下方或角落）轻轻撬开，需要耐心,因为卡扣比较多。
   • 沿着边缘慢慢滑动撬棒，依次解开所有卡扣,直到后盖完全松动。
   • 注意：后盖与主板之间可能还连接有触摸板或状态指示灯的排线，在完全取下后盖前，要小心处理这些连接，对于5470R，通常是先撬开一点,看到排线后再断开。

第二步：内部组件概览与主要部件拆卸

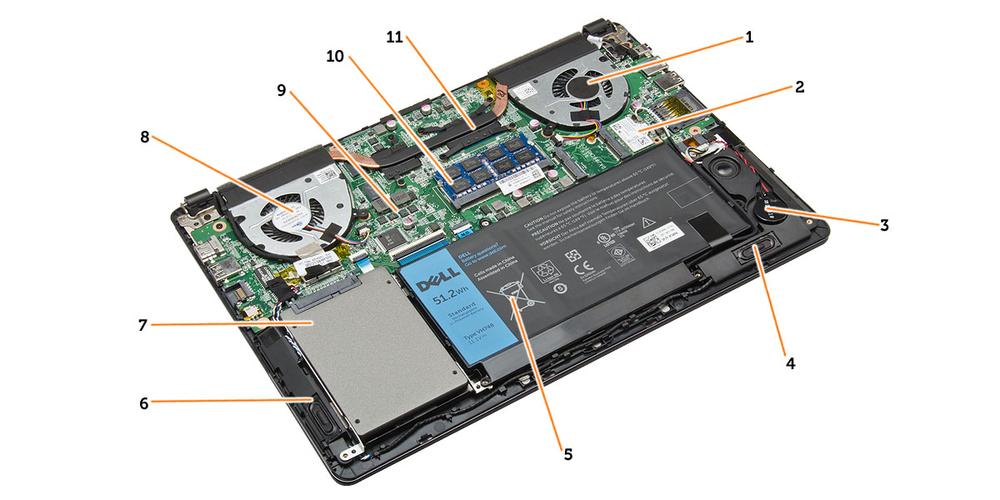

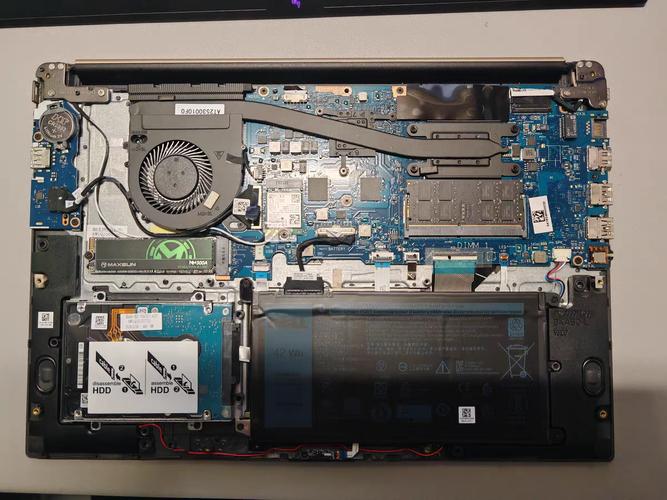

取下后盖后，你将看到内部结构，主要部件包括：内存条、固态硬盘、无线网卡、风扇、散热模组、扬声器等。

升级内存条

• 位置：内存条通常位于后盖下方，被一个金属屏蔽罩覆盖,或者直接裸露在主板上。
• 步骤：
  1. 如果有金属屏蔽罩，拧下固定它的螺丝,然后取下屏蔽罩。
  2. 内存条两侧各有一个小卡扣，向外掰开卡扣,内存条会自动弹起一个角度。
  3. 以这个角度拔出内存条。
  4. 安装新内存时，对准插槽，以约45度角插入，然后向下按压，直到两侧卡扣“咔”一声自动扣住。

更换或升级固态硬盘

• 位置：SSD 通常被一个金属支架固定在主板上,位于机身一侧。
• 步骤：
  1. 拧下固定 SSD 支架的螺丝。
  2. 取下 SSD 支架，SSD 就会随之取出。
  3. 注意：SSD 和支架之间通常有一条 短的 M.2 排线，更换时，需要先将排线从主板的接口上拔出（轻轻向上拔），然后再将支架和 SSD 一起取下。
  4. 安装新 SSD 时，先将排线连接到新的 SSD 上，然后将 SSD 放回支架,最后再一起装回主板并拧紧螺丝。

清洁风扇和散热模组

• 位置：风扇和散热铜管、散热鳍片位于 CPU 和 GPU 上方。
• 步骤：
  1. 断开风扇连接：找到连接到主板的风扇电源线（通常是 2-pin 或 4-pin）,小心地向上拔出。
  2. 拆卸散热模组：拧下固定散热模组的螺丝。这些螺丝非常重要，通常有不同的长度和拧紧顺序！ 务必拍照记录。
  3. 按照与拆卸时相反的顺序，分步拧回螺丝，这能确保压力均匀，保证散热效果,通常建议对角线顺序拧紧。
  4. 清洁：使用软毛刷和吹气球（皮老虎）或压缩空气罐，清理风扇叶片和散热鳍片上的灰尘，如果导热硅脂已经干涸或硬化,建议一并更换。

无线网卡/蓝牙模块

• 位置：通常位于内存条附近或角落,有两根天线连接。
• 步骤：
  1. 拧下固定无线网卡的螺丝。
  2. 将无线网卡以一个角度拔出 PCIe 插槽。
  3. 拔下连接到无线网卡上的两根天线，天线通常是白色的和黑色的，记住它们各自的连接位置（主副天线）。
  4. 安装时，先将天线连接到新网卡上,再将网卡插入插槽并拧回螺丝。

第三步：拆解 C 面与屏幕（高级操作）

如果你需要更换屏幕、键盘或清洁风扇内部,需要进一步拆解。

拆卸 C 面键盘区域

• 这是最复杂的一步,因为涉及到很多排线连接。
• 步骤：
  1. 移除所有固定在 D 面的螺丝。注意：有些螺丝可能藏在脚垫或标签下面,需要仔细检查并挑开。
  2. 翻回 C 面（正面），用塑料撬棒从屏幕轴和掌托的缝隙处开始，小心地撬开 C 面外壳，C 面通过很多卡扣固定。
  3. 关键一步：在 C 面和主板之间，有连接到电源按钮、摄像头、麦克风、键盘和触摸板的排线，在完全分离 C 面之前，必须逐一断开这些排线。
  • 排线类型：通常是 ZIF (Zero Insertion Force) 排线，需要先小心地向上拔起排线上的小黑色卡扣，然后才能抽出排线线头。切勿强行拉扯排线！

  完全断开所有排线后，C 面外壳就可以取下了。

拆卸屏幕总成

• 步骤：
  1. 断开屏幕排线：屏幕排线从屏幕背面连接到主板，通过屏幕轴处的一个通道，需要小心地将排线从通道中抽出，然后断开其在主板上的连接（同样是向上拔卡扣）。
  2. 拧下固定屏幕转轴和屏幕后盖的螺丝。
  3. 小心地分离屏幕后盖，注意屏幕边缘的胶水,慢慢撬开。
  4. 屏幕总成现在就可以从机身中取出了。

第四步：重新组装

1. 逆向操作：组装过程是拆卸的逆过程,严格按照你之前拍照的顺序和位置进行。
2. 排线连接：确保所有排线都正确插入并扣好卡扣,这是最容易出现问题的地方。
3. 螺丝拧紧：特别是散热模组的螺丝，务必按照对角线顺序分步拧紧，力度适中,不要过紧。
4. 后盖安装：对准卡扣位置，均匀用力按压，确保所有卡扣都“咔”一声扣合到位。
5. 最终测试：在完全合上所有外壳之前，可以先连接电源适配器，开机测试一下基本功能（屏幕显示、键盘背光、USB口等）是否正常。

Vostro 5470R 的整体设计相对规整，后盖的拆卸也比较方便，适合进行内存、硬盘等常规升级和风扇清灰，但要深入到 C 面和屏幕，则需要非常小心,因为排线众多且脆弱。

如果你只是想升级内存或清灰，做到第二步基本就够了，如果你不确定自己的操作能力,建议寻求专业人士的帮助。
