联想ideapad510 拆机

【重要警告：请在开始前仔细阅读】

1. 失去保修：自行拆机会立即导致您的笔记本失去官方保修资格。
2. 损坏风险：拆机过程有较高风险，可能导致划伤外壳、损坏排线、弄断螺丝，甚至损坏主板等核心部件，请务必谨慎、耐心。
3. 静电风险：人体静电可能精密的电子元件，建议在干燥、洁净的环境下操作，并佩戴防静电手环,或至少在触摸主板前触摸一下金属机箱以释放静电。
4. 备份数据：在拆机前,请务必备份所有重要数据。
5. 型号差异：不同年份、不同屏幕尺寸（14寸/15.6寸）的 IdeaPad 510 在内部结构上可能存在细微差别，本指南基于最常见的 15.6 英寸版本（如 15ISK）,但核心步骤大同小异。

准备工作

• 工具：
  • 螺丝刀套装：主要需要 PH0 和 PH1 的十字螺丝刀，以及一把 塑料撬棒。
  • 塑料撬棒/卡片：用于分离卡扣,避免划伤外壳。
  • 镊子：用于夹取小螺丝和移动排线。
  • 防静电手环（可选但推荐）。
  • 容器：用于分类存放拆下的螺丝,防止混淆。
• 环境：选择一个光线充足、干净、平坦的桌面。

拆机步骤详解

第一步：准备工作与移除外部部件

1. 关机并断电：完全关闭笔记本电脑,拔掉电源适配器。
2. 移除电池：
   • 翻到笔记本背面。
   • 找到电池锁扣（通常是一个小滑块或开关）,将其滑动到解锁位置。
   • 此时电池会弹起一个角度，抓住电池的提手,将其向外拔出。
   • 这是最关键的一步，移除电池可以避免在后续操作中发生短路,保证安全。
3. 移除所有螺丝：
   • 背面有多个螺丝，它们长度和规格各不相同。强烈建议按照位置和长度分类存放,可以用磁吸盘或小盒子标记好。
   • 特别注意，有些螺丝隐藏在脚垫或标签下面,需要用撬棒先将其挑开。

第二步：分离后盖 (D面)

1. 观察卡扣位置：笔记本后盖和机身主要通过塑料卡扣固定，螺丝只是辅助,卡扣通常分布在四周。
2. 选择切入点：从后盖的缝隙处入手,通常是靠近转轴或边缘的位置。
3. 小心撬开：
   • 将塑料撬棒插入缝隙中，轻轻用力，你会听到“咔哒”一声,表示一个卡扣已经分离。
   • 不要在一个地方用力过猛，沿着缝隙缓慢、均匀地移动撬棒,依次分离四周的卡扣。
   • 注意：转轴附近和接口处的连接比较紧密，需要格外小心,避免用力过猛损坏外壳或排线。
4. 完全取下后盖：所有卡扣分离后，后盖就可以轻松取下了,整个内部硬件就暴露出来了。

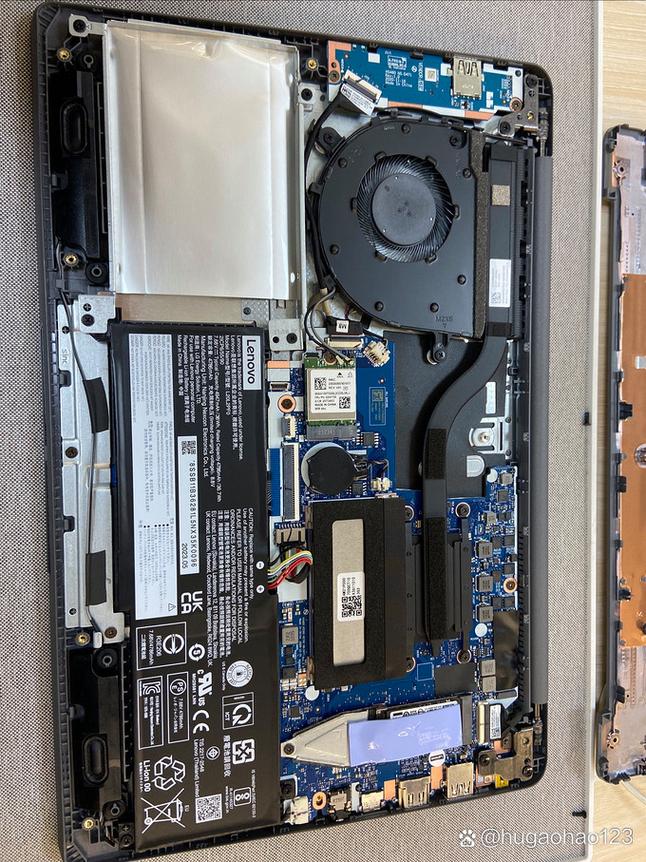

第三步：内部硬件拆解

1. 移除内存条：
   • 内存条通常被一个两端的金属卡扣固定。
   • 同时向外拨开两边的卡扣,内存条会自动弹起一个角度。
   • 捏住内存条两端,将其拔出。
2. 移硬盘：
   • IdeaPad 510 通常使用 2.5 英寸机械硬盘 或 M.2 固态硬盘。
   • 机械硬盘：找到硬盘托盘，上面通常有几颗螺丝固定，拧下螺丝后,向上拔出硬盘托盘。
   • M.2 SSD：找到 M.2 插槽上的小螺丝，拧下后，SSD 会呈一个角度,直接拔出即可。
3. 移除无线网卡：
   • 无线网卡通常是一块小板,通过一根天线线连接到主板。
   • 拧下固定无线网卡天线的螺丝（通常是 PH0 小螺丝），然后拔出天线接头（注意方向，一般是垂直向上拔出）。
   • 拧下固定无线网卡本身的螺丝,然后以一个角度拔出网卡。
4. 移除散热模组 (CPU风扇)：
   • 这是拆机中最需要注意的部分之一。
   • 找到连接到风扇的电源线,向上拔出。
   • 拧下固定散热模组的所有螺丝。同样，这些螺丝长度可能不同，务必分开放置！
   • 拧下螺丝后，散热模组可能还因为导热硅脂的粘性而难以取下，可以轻轻左右晃动，将其与 CPU 和 GPU 分离。
   • 取下后，不要直接接触 CPU 和 GPU 核心上的旧硅脂，防止灰尘掉落。
5. 断开其他排线：
   • 在主板上，你会看到连接摄像头、触摸板、电源按钮等的小排线。
   • 这些排线通过一个小的塑料卡扣固定。必须先向上挑开卡扣，然后才能拔出排线，绝对不能直接硬拽！
   • 按照从外到内或从易到难的顺序,逐一断开所有连接到主板的排线。
6. 移除主板：

   所有螺丝和排线都断开后，主板就可以被轻松地取出来了，注意主板边缘可能会卡在机框里,需要轻轻晃动一下。

组装与注意事项

1. 清洁与更换：此时您可以进行清灰（用吹气球或软毛刷）、更换硅脂、升级或更换硬件。
2. 反向操作：组装过程是拆机的完全反向操作，请务必确保所有螺丝都拧回原位,排线都正确插入并锁好卡扣。
3. 检查排线：在插回排线前，检查是否有损坏或弯折，确保插入方向正确，插入后听到“咔哒”声表示已锁紧。
4. 上硅脂：如果更换了散热模组或清灰后，需要在 CPU 和 GPU 核心中心涂上适量的导热硅脂（米粒大小即可，均匀涂抹）。
5. 测试：在完全装好后，先不要立即拧紧所有螺丝，先连接电源，开机测试一下所有功能（屏幕、键盘、触摸板、USB口等）是否正常，确认无误后，再关机，拧紧剩余的螺丝,并装上后盖。

实用视频资源

文字描述可能不够直观，强烈建议您在动手前，在 YouTube 或 Bilibili 上搜索具体型号的拆机视频，

• 英文搜索: Lenovo IdeaPad 510 15ISK disassembly
• 中文搜索: 联想 IdeaPad 510 拆机 或 联想小新 510 清灰换硅脂

观看视频可以让你对内部结构有更直观的了解,大大降低操作风险。

祝您拆机顺利！
