⚠️ 重要提示与准备工作
在开始之前,请务必阅读并理解以下所有注意事项：
（图片来源网络，侵删）
- 失去保修：自行拆机会使你的设备失去官方保修,请确认你了解并接受这一点。
- 数据备份：在进行任何操作前，强烈建议你备份所有重要数据,操作失误可能导致数据丢失。
- 断开电源：确保电脑已完全关机，并拔掉电源适配器，为了安全起见，可以长按电源按钮约15秒,以释放主板上的残余电量。
- 防静电措施：人体静电可能损坏精密的电子元件，请务必在接触电脑内部前，触摸一下金属物体以释放静电,或者佩戴防静电手环。
- 工具准备：准备好所需的工具，并在一个干净、光线充足、平整的工作面上进行操作。
- 耐心和细心：拆机过程需要耐心，切勿使用蛮力，遇到卡住的地方，请仔细检查,找到正确的拆卸方法。
🛠️ 所需工具
- PRY 工具 / 塑料撬棒：强烈推荐使用,它可以有效避免在撬开塑料卡扣时划伤或损坏外壳。
- 小型十字螺丝刀：用于拆卸所有螺丝。
- T5 梅花螺丝刀：用于拆卸部分特定位置的螺丝（有些教程使用十字，但T5更常见）。
- T6 梅花螺丝刀：用于拆卸Wi-Fi天线螺丝。
- 镊子：用于拔插排线或夹取小螺丝。
- 防静电手环（可选但推荐）
📖 Dell XPS 9360 详细拆机步骤
第一步：准备工作与移除底部后盖
- 将 XPS 9360 翻转过来,背面朝上。
- 你会看到整个背面由一块大的塑料后盖覆盖,它通过大量的塑料卡扣固定在机身上。
- 从后盖的任意一个角落开始，用你的 PRY 工具小心地插入后盖边缘与机身外壳之间的缝隙。
- 轻轻地施加压力，并向四周滑动，逐一解开卡扣，这个过程需要耐心，因为卡扣非常多且紧密。
- 技巧：可以先从靠近Type-C接口或HDMI接口的角落开始，因为这些地方通常有开口,更容易进入。
- 注意：后盖与屏幕转轴部分连接最紧密，需要格外小心，慢慢撬开,避免用力过猛损坏转轴结构。
- 当所有卡扣都松开后，后盖就可以取下来了，取下后盖后，你会看到内部的主板、电池、风扇和散热模组。
第二步：断开电池连接（极其重要！）
在进行任何内部操作之前，必须先断开电池连接,以防短路或意外启动。
- 找到电池连接器，它通常位于主板的左下角（当你面对屏幕时）,是一个宽的白色或黑色的排线插头。
- 轻轻地捏住排线插头上的卡扣，然后将其垂直向上拔出。不要直接拉扯排线本身,一定要从插头根部拔出。
- 确认排线已经完全脱离主板插槽。
第三步：移除散热模组
- 找到并拧下固定散热模组的所有螺丝，散热模组通常由4-6个螺丝固定，这些螺丝长度可能不同，请务必记住它们的位置和长度，以便后续安装,可以用手机拍张照片作为记录。
- 拧下螺丝后，散热模组会被 thermal pads（导热垫）和 thermal paste（硅脂）粘在CPU和GPU上。
- 小心地左右或上下轻微晃动散热模组，慢慢将其从芯片上分离下来，如果感觉很紧，可以稍微来回移动,直到松动。
- 完全取下散热模组后，你会看到CPU和GPU芯片，此时可以顺便清理旧的硅脂和导热垫,并更换新的。

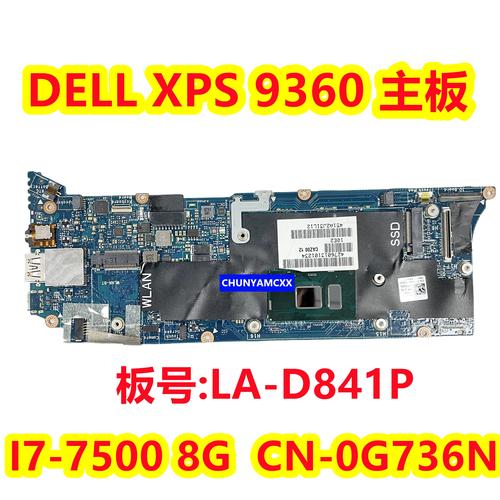

第四步：移除主板和内部组件
-
断开所有排线：在取下主板之前，需要先断开所有连接到主板的排线,包括：
- 摄像头排线：通常在屏幕转轴附近。
- 键盘/触摸板排线：位于主板中部上方。
- Wi-Fi/蓝牙天线：有两根细长的白色线缆,连接在主板角落的金属块上。
- 电池连接器：如果你之前已经断开,可以跳过。
- SSD/M.2 硬盘排线：如果你的SSD是2280尺寸并使用了转接板,需要先拔掉这个排线。
- 拔排线技巧：捏住排线插头上的小卡扣，垂直向上拔出，力度要轻,避免弄断卡扣。
-
拧下主板螺丝：主板由多个螺丝固定，这些螺丝通常分布在主板的四周，同样，请务必记录螺丝的位置和长度,特别是有不同长度和垫片的螺丝。
-
取下主板：拧下所有螺丝后，主板就可以被轻松地向上（朝向屏幕方向）抬起并取出了,小心地将其从机身上滑出。
第五步：访问并更换内存
- XPS 9360 的内存插槽位于主板的背面，当你取下主板后,就可以直接看到。
- 内存条被两端的金属卡扣固定，向外掰开两端的卡扣,内存条会自动弹起一个角度。
- 以同样的角度取出内存条。
- 安装新内存时，将内存条的金手指对准插槽，以约30-45度的角度插入，然后轻轻向下按压,直到两端的卡扣自动扣住。
第六步：访问并更换固态硬盘
XPS 9360 通常配备一个 M.2 2280 尺寸的 SSD。
-
方法一（推荐，无需完全拆机）：
- 在完成第一步（移除后盖）和第二步（断开电池）后，你就可以直接看到 SSD 了。
- SSD 被一颗小螺丝固定在主板上,拧下这颗螺丝。
- SSD 就会自动弹起一个角度,此时可以直接将其拔出。
- 安装新 SSD 时，反向操作即可。务必记得拧回固定螺丝，否则 SSD 无法正常工作。
-
方法二（通过主板访问）：
- 如果你已经取下了主板，翻到背面就能看到 SSD。
- 操作同上，拧下螺丝，拔出 SSD。
第七步：重新组装
组装过程与拆机过程完全相反,请按照以下顺序进行：
- 安装 SSD 和内存：将新的 SSD 和内存安装到它们各自的位置。
- 安装主板：将主板对准位置，轻轻滑回机身，确保所有接口和孔位都对齐,然后拧回所有主板螺丝。
- 连接所有排线：按照之前断开的顺序，反向连接所有排线（摄像头、键盘、天线等），确保插头完全插入,卡扣扣紧。
- 安装散热模组：
- 在 CPU 和 GPU 芯片上涂抹新的硅脂（如果需要）。
- 将散热模组对准位置,轻轻按压下去。
- 按照之前记录的顺序和长度，拧回所有散热模组的螺丝。请务必按照交叉的顺序拧紧，以确保压力均匀,防止硅脂涂抹不均或损坏芯片。
- 连接电池：将电池排线插回主板插槽。
- 安装后盖：对齐后盖和机身的卡扣位置，从四周均匀用力按压，直到所有卡扣都“咔哒”一声扣紧。
- 最后测试：不要急着装回所有螺丝，先连接电源适配器，开机进入 BIOS 或操作系统，确保所有硬件都正常工作，如果一切正常，再关机,拧上剩余的螺丝。
📌 常见问题与技巧
- 后盖打不开？：检查是否所有卡扣都已松开,在转轴处可能需要用更大的耐心和更薄的撬棒。
- 螺丝拧不动？：确保使用尺寸正确的螺丝刀，并垂直施力，如果螺丝滑丝,可能需要用橡胶套或更精密的工具。
- 排线拔断了？：这是最常见也最令人沮丧的情况，如果只是小卡扣断裂，有时仍可使用，但非常脆弱，如果完全断裂,可能需要更换整根排线或寻求专业维修。
- 导热硅脂怎么选？：对于 XPS 9360 的低功耗 CPU/GPU，使用普通的硅脂（如信越7921、利民TF7）即可,无需追求高端的液态金属。
- Wi-Fi 天线怎么装？：安装时，将两根天线穿过屏幕转轴附近的卡槽，然后将金属触点端连接到主板的天线接口上，确保天线没有扭结,信号传输良好。
希望这份详细的教程能帮助你顺利完成拆机操作！祝你成功！
