⚠️ 重要提示：开始之前
- 安全第一：在进行任何拆机操作前，请务必关闭电脑，拔掉电源适配器，并移除所有外设，为了安全起见，建议取出笔记本电池（如果可以拆卸）。
- 防静电：人体静电可能损坏精密的电子元件，请佩戴防静电手环，并确保你接触的金属部分已接地，如果没有手环，可以经常触摸一下金属水管或暖气管来释放静电。
- 工具准备：你需要一套精密螺丝刀（主要使用PH0和PH1十字螺丝刀）、撬棒（塑料或金属）、镊子，以及一个容器（用于存放拆下的小螺丝，避免混淆）。
- 记录过程：强烈建议用手机拍照或视频记录每一步的拆解过程，特别是各种排线的连接方式，这会是你后续安装时的最佳参考。
- 保修：自行拆机会导致官方保修失效，请确认你的笔记本已过保修期。
ThinkPad W530 拆机步骤详解
ThinkPad W530的底盖由大量的塑料卡扣和螺丝固定，需要小心地撬开。
（图片来源网络，侵删）
第一步：准备工作与底盖拆卸
- 放置笔记本：将笔记本倒置在柔软的、防滑的垫子上。
- 移除电池：
- 找到电池仓的锁扣（通常是一个可以左右滑动的开关）。
- 将锁扣滑到解锁位置,电池会自动弹起一部分。
- 握住电池的拉环,将其拔出。
- 拆下所有底盖螺丝：
- 仔细观察整个底盖,你会看到很多螺丝，它们的长度各不相同，一定要分门别类地存放好。
- 特别注意角落和边缘的隐藏螺丝。
- 有些螺丝下面可能有小垫片,也要一并取下并保存好。
- 撬开底盖：
- 这是最需要耐心的步骤,W530的卡扣非常紧。
- 从内存仓盖板（通常只有一个螺丝固定）的缝隙开始，或者从边缘（如光驱位）开始，用塑料撬棒小心地插入卡扣处。
- 听到“咔哒”声，表示卡扣已经松开，沿着边缘缓慢移动撬棒，依次松开更多的卡扣。
- 切勿使用蛮力，否则很容易卡扣断裂，如果某个地方非常紧，可以尝试从不同角度轻轻施压。
- 当所有卡扣都松开后,底盖就可以取下了。
第二步：内部组件初步探索与断开连接
取下底盖后,你会看到内部结构，现在需要断开所有连接，才能取出主板。
-
断开电池连接：
- 找到主板上连接电池的排线（通常是一个白色的或黑色的塑料接口）。
- 小心地将接口上的卡扣向上或向外拨开（具体方向取决于接口设计），然后轻轻拔出排线。切勿直接拉扯排线线身。
-

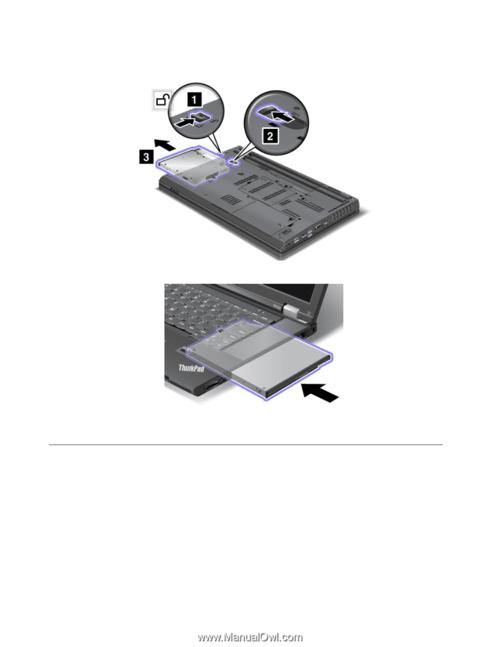

移除硬盘和光驱：
- 硬盘：通常位于硬盘仓内，用几颗螺丝固定，拧下螺丝后，将硬盘连同托架一起拉出。
- 光驱：光驱通常只有一个螺丝固定，拧下螺丝后，将光驱从侧面滑出。
-
断开所有排线：
- 这是拆机的核心难点,你需要逐一断开连接到主板的排线。
- 触摸板排线：位于掌托下方，需要先拆下键盘才能完全断开（见第三步）。
- 电源按钮排线：位于转轴附近，是一个扁平的排线。
- 无线网卡天线：有两根细长的白色天线，通过金属片连接到无线网卡上，在拔出无线网卡前，先拧下固定天线的螺丝，然后取下天线。
- USB/读卡器等扩展口排线：位于机身侧面，连接到主板上的相应接口。
- 屏幕排线：连接屏幕和主板，是最脆弱的部分之一，位于转轴处，通常需要先拆下键盘和掌托才能接触到其接口。
- 断开排线的方法：和电池一样，先拨开接口上的小卡扣，然后垂直于排线方向拔出。
第三步：拆卸键盘与掌托
要完全取出主板,必须先移除键盘和掌托。
-
拆卸键盘：
- 翻转笔记本,打开屏幕。
- 用撬棒从键盘顶部（靠近屏幕一侧）的缝隙开始，小心地撬起键盘卡扣，键盘是通过许多小卡扣固定在掌托上的。
- 当所有卡扣都松开后,键盘会微微翘起。先断开键盘连接到主板的排线（通常在键盘下方，有一个小接口）。
- 然后轻轻地将键盘向上提起,并翻转过来，放在屏幕上（注意不要压坏屏幕）。
-
拆卸掌托：
- 键盘下方就是掌托（包括触摸板和开机按钮区域）。
- 掌托也是由许多卡扣固定的,从边缘开始，用撬棒小心地将其撬开。
- 同样,在完全取下掌托前，确保已经断开了所有连接到掌托的排线（主要是触摸板排线）。
第四步：取出主板与散热模块
内部最大的障碍已经移除。
-
取出主板：
- 主板通常由几颗螺丝固定在机身上,拧下这些螺丝。
- 小心地抬起主板的一端,然后将其从机身上滑出，注意不要拉扯任何可能还连着的线缆。
-
拆卸散热模块（清灰/换硅脂）：
- 散热模块由铜管、散热鳍片和风扇组成，通过几颗螺丝固定在主板上。
- 拔掉风扇连接到主板的电源线。
- 按照从外到内的顺序,拧下固定散热模块的所有螺丝。注意不同位置的螺丝长度可能不同。
- 小心地将散热模块垂直向上取下,由于硅脂的粘性，可能会需要稍微晃动一下。
常见升级与维护
- 更换/升级内存：无需拆机，直接从底部的内存仓盖板操作即可。
- 更换/加装硬盘/SSD：无需拆机，直接从底部的硬盘仓操作即可。
- 更换无线网卡：需要拆机，但步骤相对简单，只需拆到底盖，断开天线和拔出网卡即可。
- 更换键盘：需要完成第三步“拆卸键盘”的操作。
- 更换屏幕：需要完成第三步，并小心断开屏幕排线。
- 更换CPU/显卡：W530的CPU和显卡是焊死在主板上的，无法自行更换。
- 清灰和更换硅脂：完成第四步即可操作，这是保持笔记本性能和凉爽的关键维护。
总结与建议
ThinkPad W530的拆机流程可以总结为：
底盖 → 断开外部连接（电池、硬盘、光驱、排线） → 拆键盘 → 拆掌托 → 拔主板 → 拆散热模块。
整个过程逻辑清晰,但步骤繁琐，对耐心和细致程度要求很高，如果你只是想升级内存或硬盘，那非常简单，但如果涉及到更深层次的维修或更换，请务必做好功课，并严格按照步骤操作。
祝你拆机顺利！
