戴尔XPS拆机教程，关键步骤与注意事项有哪些？

拆解笔记本电脑有风险，可能会导致设备损坏、保修失效，甚至有触电风险，请确保您了解所有风险，并愿意承担相应后果，本教程仅供参考，操作请务必谨慎。

第一部分：准备工作与注意事项

在开始之前,请务必做好以下准备工作：

必备工具

• 精密螺丝刀套装： XPS 主要使用 PH0 和 PH1 的十字螺丝，部分地方可能需要 T5 或 T6 的梅花螺丝刀，螺丝非常小，请务必使用防磁或带磁性的螺丝刀，防止螺丝掉入机内难以取出。
• 塑料撬棒/塑料卡片： 用于分离塑料卡扣，避免划伤外壳，旧银行卡、塑料拨片都是不错的选择。
• 镊子： 用于夹取小螺丝和连接器。
• 抗静电手环 (强烈推荐)： 防止静电损坏主板等精密电子元件。
• 干净的 workspace (工作区)： 一块柔软的布或毛巾，用于放置拆下的部件，防止刮花。

操作前准备

• 数据备份： 在拆机前，请务必备份所有重要数据。
• 完全关机： 不要进入睡眠或休眠模式，确保电脑完全关机。
• 断开所有连接： 拔掉电源适配器、所有外接设备（鼠标、U盘等）。
• 释放静电： 触摸一下金属水管或佩戴抗静电手环，释放身体静电。
• 了解你的 XPS 型号： XPS 系列包括 XPS 13, 15, 17, 以及二合一的 XPS 13/15 2-in-1，不同型号的拆解步骤差异很大。本教程以最常见的 XPS 15 (9570/9580) 为例，其他型号可参考此思路，但具体步骤请查阅对应型号的服务手册。

第二部分：通用拆机步骤 (以 XPS 15 为例)

步骤 1：移除底部护盖和电池

这是所有拆机工作的第一步。

1. 将电脑翻转过来，背面朝上。
2. 使用 PH0 螺丝刀，拧下背面所有的螺丝。注意： XPS 的螺丝长度可能不同，有些是固定外壳的，有些是固定键盘或内存的。强烈建议将拧下的螺丝分类放置，并画一张简单的位置图，以便后续安装。
3. 使用塑料撬棒,沿着护盖的边缘轻轻滑动，XPS 的外壳是通过大量塑料卡扣固定的，需要耐心地逐一分离。
4. 当卡扣全部分离后,即可取下后盖。注意： 后盖与主板之间可能有一根天线线缆，取下时要小心，不要用力拉扯。
5. 断开电池连接器 (最关键的一步！)：
   • 找到主板上的电池连接器（通常是一个白色的或黑色的插头，上面有标签写着 BATT 或类似字样）。
   • 使用指甲或塑料撬棒,轻轻向上挑起连接器上的卡扣，然后水平拔出插头。千万不要直接垂直向上拔！

步骤 2：断开内部所有连接器

为了方便移除主板和其他部件,建议先断开所有连接器。

1. 断开键盘/触摸板排线：
   • 找到连接到主板上的键盘和触摸板排线,它们通常位于主板顶部或底部。
   • 轻轻掀起排线插槽上的黑色卡扣,然后水平抽出排线，这个过程需要非常轻柔。
2. 断开其他连接器：

   检查并断开所有其他连接器,如 Wi-Fi/蓝牙天线线、摄像头排线、USB-C 接口排线等，同样，都是通过掀开卡扣然后水平抽出。


   （图片来源网络，侵删）

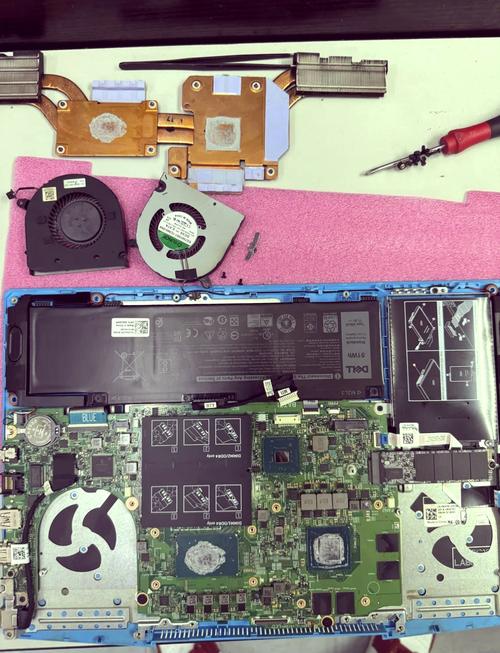

步骤 3：移除散热模组 (风扇和散热器)

这是清理灰尘和更换硅脂的核心步骤。

1. 拧下固定风扇和散热器的螺丝（通常是 4 颗）。
2. 小心地向上提起散热模组,如果它粘得很紧，可以稍微左右晃动一下，但切勿使用蛮力，以免损坏散热片或 CPU/GPU。
3. 取下旧硅脂： 使用无水酒精和高纯度纤维清洁布（如镜头布），仔细擦拭 CPU 和 GPU 芯片表面的旧硅脂，直到干净为止。

步骤 4：移除主板和内存/固态硬盘

1. 移除主板：
   • 拧下固定主板的螺丝（通常分布在主板四角和边缘）。
   • 小心地抬起主板的一端,然后将其从机身上滑出，过程中注意不要拉扯到任何未断开的排线。
2. 更换/升级内存：
   • 内存条两侧有卡扣,向外拨开卡扣，内存条会自动弹起，即可取出。
   • 安装新内存时,将金手指对准插槽，以约 30 度角插入，然后向下按压，直到两侧卡扣自动扣住。
3. 更换/升级固态硬盘：
   • SSD 通常被一个金属支架或塑料盖板固定，拧下固定螺丝，取下支架。
   • 拔出 SSD 的排线（同样是掀开卡扣水平抽出），然后取下 SSD。
   • 安装新 SSD 时，反向操作即可，注意 M.2 SSD 有方向性，插反了是插不进去的。

第三部分：XPS 其他型号拆解特点

• XPS 13 (9360/9370 等)：

  • 难度： 极高。
  • 特点： 采用“无螺丝”设计，整个底部是一块巨大的橡胶脚垫，下面全是卡扣，撬开需要极大的耐心和技巧，非常容易损坏卡扣或后盖，通常需要从屏幕边框开始拆解，过程极其复杂。不建议新手尝试。

• XPS 13/15 2-in-1 (型号后缀为 2-in-1)：

  • 难度： 高。
  • 特点： 结构更为复杂，涉及到屏幕转轴、平板模式等部件的拆解，通常需要先拆屏幕边框，然后才能进入内部，务必查阅对应型号的官方服务手册。

第四部分：安装与复原

安装过程是拆解的逆过程,请遵循“先内后外，先小后大”的原则。

1. 涂抹新硅脂：
   • 在 CPU 和 GPU 芯片中央挤一小颗米粒大小的硅脂（约绿豆大小）。
   • 安装散热器时,轻轻按压并稍微旋转一下，让硅脂均匀铺开，然后拧紧螺丝。建议按照对角线顺序拧紧螺丝，以确保压力均匀。
2. 安装部件：
   • 按照与拆卸相反的顺序,依次安装内存、SSD、主板、键盘/触摸板排线等。
   • 每次连接排线时，请务必确认排线完全插入插槽，并且卡扣已经扣好。 这是导致故障的最常见原因。
3. 合上后盖：
   • 确保所有内部部件都已就位,排线没有被夹住。
   • 将后盖对准位置,均匀用力按压，直到所有卡扣“咔哒”一声全部扣合。
4. 拧入螺丝：
   • 按照之前分类和标记的顺序,将所有螺丝拧回原位。不要过度拧紧，以免损坏螺纹或外壳。
5. 最终测试：
   • 在合上后盖之前,可以先不拧死所有螺丝，连接电源适配器，尝试开机，确认所有部件工作正常（如键盘、触摸板、屏幕显示等）。
   • 确认一切正常后,再完全拧紧所有螺丝，完成装机。

第五部分：官方资源

最权威、最准确的拆解指南永远是官方提供的服务手册。

• 如何查找：
  1. 在你的 XPS 底部标签上找到 “Service Tag” (服务标签)。
  2. 访问戴尔官方支持网站：https://www.dell.com/support
  3. 输入你的 Service Tag，进入你的设备支持页面。
  4. 在“手册和文档”或“Drivers & Downloads”部分，搜索并下载 “Service Manual” (服务手册)。
  5. 手册中会有专门的章节,图文并茂地详细说明如何拆解你的具体型号。

祝您拆机顺利！
