Vostro 14 3000拆机步骤详解？

重要提醒

1. 失去保修：自行拆机会导致您的笔记本电脑失去官方保修资格。
2. 静电风险：人体静电可能损坏精密的电子元件，请务必在干燥、防静电的环境下操作,并佩戴防静电手环或触摸金属物体以释放静电。
3. 数据备份：在进行任何操作前,请务必备份您的重要数据。
4. 记录步骤：拆机过程中，请用手机拍照记录下每个步骤和螺丝的位置,方便后续安装。
5. 工具准备：准备一套合适的工具是成功拆机的关键。

第一步：准备工作

所需工具

1. 十字螺丝刀：主要工具，最好是带有磁性头的,方便吸附和拧下细小的螺丝。
2. 塑料撬棒/卡片：用于撬开塑料卡扣,避免划伤外壳。
3. 防静电手环（可选但推荐）：保护您的电脑和内部元件。
4. 小型容器：用于分类存放从不同位置拆下的螺丝,防止混淆。
5. 吹气球/皮老虎（可选）：用于清洁散热器上的灰尘。

第二步：详细拆机步骤（以 Vostro 3420 为例）

步骤 1：断开所有连接并关机

• 完全关闭笔记本电脑。
• 拔掉电源适配器。
• 如果您的电脑是可拆卸电池型号，请先取出电池，对于绝大多数现代 Vostro 14 3000 型号，电池是内置的,无需此步。
• 翻转电脑,使背部朝上。

步骤 2：拆卸后盖

Vostro 14 3000 系列通常采用全后盖设计,需要拧下所有后盖螺丝才能取下。

1. 拧下所有后盖螺丝：

   • 翻到笔记本背面,您会看到多个十字螺丝。
   • 注意：通常会有几颗螺丝长度不同，或者带有不同颜色的垫圈（有一颗螺丝是用于固定无线网卡天线的），请务必用小容器将它们分类存放,并拍照记录。
   • 拧下所有可见的螺丝。

2. 取下后盖：

   • 拧下所有螺丝后,后盖通常仍然通过塑料卡扣固定。
   • 使用塑料撬棒，从后盖边缘（通常是散热窗附近）小心地插入,轻轻撬开卡扣。
   • 沿着边缘慢慢滑动撬棒，依次解开所有卡扣，动作要轻柔,避免用力过猛导致卡扣断裂。

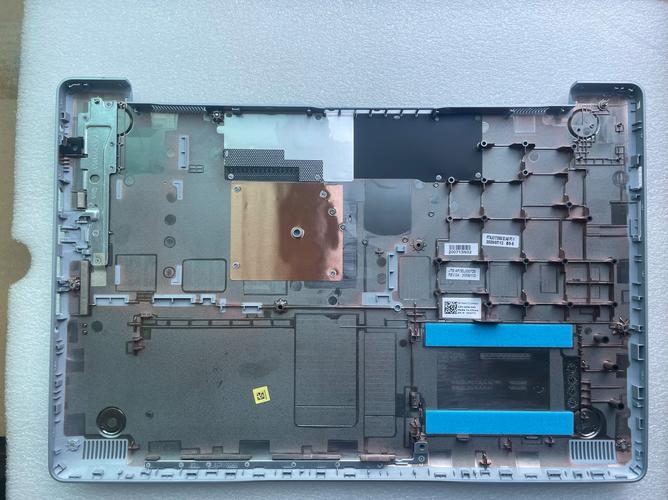

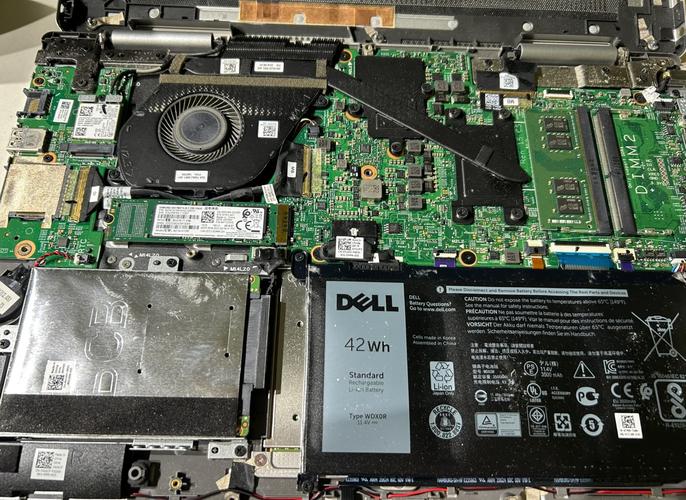

   • 后盖取下后，您就可以看到内部的主板、散热器、内存、硬盘等所有组件了。

步骤 3：断开内部连接器

在拆卸主板或任何主要组件之前,必须先断开所有连接线。

1. 断开电池连接器：


   （图片来源网络，侵删）
   • 在主板上找到扁平的电池排线连接器（通常是一个白色的塑料头）。
   • 用指甲或撬棒小心地向上抬起连接器的卡扣，然后轻轻拔出排线。切勿直接拉扯排线本身。

2. 断开其他连接器：

   • 屏幕排线：连接在转轴附近,通常是细长的扁平排线。
   • 键盘/触摸板排线：通常在主板上部,靠近键盘区域。
   • 无线网卡天线：如果您的后盖螺丝中有带垫圈的，那很可能是固定天线的，先拧下那颗螺丝，然后拔下天线（通常有两根，白色和黑色，记住哪个是主天线哪个是副天线）。
   • 其他指示灯排线：如摄像头、状态指示灯等。

   操作要点：所有连接器都有卡扣，先撬开卡扣再拔线,这是防止损坏的关键。

步骤 4：拆卸内存和硬盘/固态硬盘

1. 拆卸内存：

   • 内存条两侧有金属卡扣。
   • 同时向外侧掰开两侧的卡扣,内存条会自动弹起一个角度。
   • 然后以倾斜角度拔出内存条。

2. 拆卸 M.2 固态硬盘/SSD：

   • 找到 M.2 插槽上的 SSD,它会被一颗小螺丝固定在主板上。
   • 先拧下这颗固定螺丝（它通常还起到一个定位柱的作用）。
   • SSD 会自动弹起一个角度,然后直接拔出即可。
   • 注意：有些型号的 SSD 没有固定螺丝,只需直接向外拔出。

3. 拆卸 2.5英寸机械硬盘（如果存在）：

   • 如果您的电脑配备的是传统的 2.5英寸 HDD,它通常会被一个金属支架固定。
   • 拧下固定支架的螺丝,然后连同硬盘一起取出。
   • 硬盘上可能还连接着数据线和电源线,需要一并拔下。

步骤 5：拆卸散热模块

如果您的目的是清灰或更换硅脂,需要拆卸散热器。

1. 断开风扇连接器：找到散热风扇的电源线,从主板上拔下。
2. 拧下散热器固定螺丝：散热器通常被 2-4 颗螺丝固定在 CPU 和 GPU 上，这些螺丝可能长短不一,请按顺序记录并拧下。
3. 取下散热器：
   • 拧下螺丝后，散热器可能仍然紧紧地粘在芯片上,这是因为旧硅脂的作用。
   • 切勿强行撬动！ 应该轻轻地、小幅度地左右晃动散热器,利用杠杆原理将其慢慢取下。
   • 如果取下困难，可以用热风枪或吹风机（低温档）对着散热器底部吹几十秒,软化硅脂后再尝试取下。

步骤 6：拆卸主板（可选）

如果需要更换主板、BIOS 芯片或进行更高级的维修,需要拆卸主板。

1. 移除所有组件：确保您已经取下了内存、硬盘、散热器、所有排线。
2. 拧下主板固定螺丝：主板会被多颗螺丝固定在机身上，同样，这些螺丝长度可能不同,请仔细分类。
3. 断开最后剩余的连接器：仔细检查并断开所有连接到主板的排线和连接器。
4. 取下主板：拧下所有螺丝后,主板就可以被轻松地从机身上取下了。

第三步：安装与回装

安装过程是拆机的逆向操作,请遵循您之前拍摄的图片和步骤进行。

1. 清洁与更换硅脂：

   • 如果是清灰,用吹气球清理风扇和散热鳍片的灰尘。
   • 如果是更换硅脂，用无水酒精和高纯度棉签或无尘布，彻底擦掉 CPU 和 GPU 芯片以及散热器底座上的旧硅脂,直到表面干净光亮。
   • 在 CPU 和 GPU 核心中心挤上少量（米粒大小即可）新的硅脂,然后用散热器自身的压力均匀铺开。

2. 回装主板：将主板对准位置,拧回所有固定螺丝。

3. 回装组件：按照拆卸的相反顺序，依次安装散热器、硬盘/SSD、内存。

4. 连接所有排线：这是最关键也最容易出错的一步，仔细对照照片，将所有排线（电池、屏幕、键盘、摄像头等）正确连接到主板上,确保卡扣已扣紧。

5. 盖上后盖：将后盖对准位置，轻轻按压四周，确保所有卡扣都扣合到位,拧回所有后盖螺丝。

6. 最终测试：

   • 先不要立即装上所有螺丝,只拧上一两颗固定后盖。
   • 连接电源适配器，开机测试，确保电脑能正常进入系统，所有功能（屏幕、键盘、触摸板、Wi-Fi）都正常工作。
   • 测试通过后，再关机，完成剩余螺丝的拧紧，并装回电池（如果可拆卸）。

至此，您的戴尔 Vostro 14 3000 拆机工作就完成了,祝您好运！
