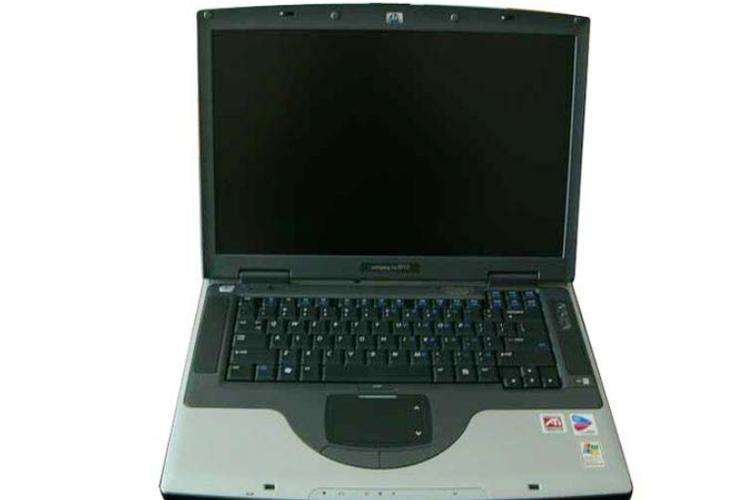

Compaq nx7010拆机步骤和注意事项是什么？

⚠️ 重要提示：

1. 断电与防护： 在开始任何操作之前，请务必将笔记本关机，拔掉电源适配器，并移除所有外接设备（如鼠标、U盘等），为了防止静电损坏内部精密元件，请佩戴防静电手环，或至少在触摸金属部件前触摸一下接地的金属物体（如暖气片）。
2. 准备工具： 您需要一套精密螺丝刀（通常包括十字和一字，以及内六角或星形T6/T8/T10等）、塑料撬棒（非常重要，用于撬开卡扣，避免划伤外壳）、镊子和干净的 workspace。
3. 拍照记录： 拆卸过程中，建议用手机拍照记录下每个步骤、螺丝的位置和排线的走向,这将大大方便您后续的组装。
4. 轻柔操作： nx7010 是一款较老的机型，塑料外壳可能已经老化变脆，请务必轻柔操作,避免使用蛮力导致外壳破裂。
5. 风险自负： 拆卸有损坏设备的风险,请确保您了解自己在做什么。

第一步：准备工作与初步拆卸

1. 翻转笔记本： 将笔记本背面朝上,放置在柔软的布料或防静电垫上。

2. 移除电池：

   • 找到电池仓盖板,通常位于笔记本底部靠近铰链的位置。
   • 用合适的螺丝刀拧下固定电池仓盖板的螺丝（通常有1-2颗）。
   • 取下盖板,您会看到电池组。
   • 拔掉连接电池的主排线（通常是白色的塑料卡扣，向上或向外轻轻一拔即可松开）。
   • 将电池从插槽中取出并放置一旁。

3. 移除所有底部螺丝：

   • 仔细观察笔记本底部，您会看到很多螺丝。关键一步： 在拆下螺丝前，最好用不同颜色的胶带或小盒子标记它们，因为不同位置的螺丝长度可能不同,混用会导致无法装回或损坏内部结构。
   • 主要需要拆卸的螺丝包括：
     • 硬盘仓螺丝： 通常有2颗螺丝,固定在硬盘托架上。
     • 内存仓盖螺丝： 通常有1-2颗螺丝,固定在内存仓盖板上。
     • 键盘/掌托固定螺丝： 这是最重要的一步，nx7010的键盘和掌托（掌上区域）是通过隐藏在底部的螺丝固定的，您需要找到并拆下所有固定键盘/掌托的螺丝，这些螺丝可能被标签覆盖,或者直接裸露。
     • 其他模块螺丝： 如果有无线网卡模块等,其固定螺丝也需要拆下。

第二步：拆卸键盘与掌托

这是整个拆机过程中最核心、最容易出错的步骤。

1. 分离掌托和底壳：

   • 拆下所有底部螺丝后，将笔记本重新翻回正面（屏幕朝上）。
   • 用塑料撬棒从笔记本的侧面（通常是靠近转轴或USB接口处）开始，小心地撬开掌托和键盘部分与底壳之间的卡扣，nx7010的卡扣设计比较紧密,需要耐心。
   • 沿着边缘慢慢移动撬棒，一圈一圈地将整个掌托/键盘总成与底壳分离。注意： 此时它们仍然通过一根或多根排线连接着主板。

2. 断开排线连接：

   • 在掌托总成的上方或下方，您会看到几根连接到主板的排线，通常是：
     • 触摸板排线： 一根较宽的扁平排线。
     • 电源按钮/状态灯排线： 可能是一根或多根细小的排线。
   • 正确方法： 用指甲或塑料撬棒的尖端，小心地掀起排线连接器上的黑色或白色小卡扣（通常是向上或向外翘起），然后轻轻地将排线水平拔出。切勿直接硬拽排线！

3. 完全移除掌托总成：

   断开所有排线后,您就可以将整个键盘和掌托部分从机身上取下了。


   （图片来源网络，侵删）

第三步：拆卸内部主要组件

内部结构已经完全暴露。

1. 拆卸硬盘：

   • 找到硬盘仓（通常在掌托下方，靠近主板边缘）。
   • 拧下固定硬盘托架的螺丝。
   • 将硬盘连同托架一起向上拔出。
   • 如果需要单独取出硬盘,拧下托架上的螺丝即可。

2. 拆卸内存条：

   • 找到内存仓盖板（通常在键盘下方，靠近无线网卡位置）,取下盖板。
   • 内存条两端的卡扣会自动弹起。
   • 以约45度角捏住内存条的两端,然后将其垂直拔出。

3. 拆卸无线网卡：

   • 找到无线网卡（通常是一块带有天线的黑色小方块）。
   • 先拧下固定它的天线螺丝（如果有），然后小心地将天线从网卡的天线接口上拔下（同样是向上或向外拔卡扣）。
   • 拧下无线网卡本身的固定螺丝，然后以约45度角将其从Mini PCIe插槽中拔出。

4. 拆卸CPU散热模块：

   • 这是清理和更换硅脂的关键步骤。
   • 找到CPU风扇的电源线,拔掉它。
   • 拧下固定散热铜管和风扇的螺丝（通常有2-4颗）。
   • 注意： 有些螺丝下面有隔热垫,请妥善保管。
   • 小心地将整个散热模块（风扇+铜管）向上抬起，由于可能和CPU/芯片组粘合，需要稍微用力但务必保持平稳,避免将CPU或芯片组一起带出。

5. 拆卸CPU（可选）：

   • 取下散热模块后,CPU就会暴露出来。
   • CPU插槽旁边有一个小杠杆，向下压到停止位置，然后轻轻一撬,CPU就会自动弹起一个角度。
   • 此时就可以将CPU从插槽中取出。

第四步：其他可选拆卸

• 拆卸光驱：

  • 在笔记本侧面找到光驱的托盘。
  • 用一根细小的物体（如回形针）插入托盘旁的小孔，用力推,托盘会弹出。
  • 拧下固定光驱的螺丝（通常在光驱托盘两侧）,然后将光驱水平向后拉出。

• 拆卸屏幕（谨慎操作）：

  • 如果需要更换屏幕或清理屏幕排线,这一步非常复杂且有风险。
  • 需要断开连接屏幕转轴的排线（通常有两根：一根数据线，一根电源线），这些排线非常脆弱,操作需极度小心。
  • 然后需要拧下固定屏幕边框和后盖的螺丝，最后才能将整个屏幕总成与主机分离。建议没有经验者不要轻易尝试。

第五步：组装与还原

组装过程与拆卸过程完全相反,请遵循以下原则：

1. 清洁与更换： 在组装前，可以用高纯度酒精和无尘布清洁CPU和芯片组表面的旧硅脂，如果散热模块老化,可以考虑更换新的硅脂和散热膏。
2. 对齐与插入： 所有组件（如CPU、内存、无线网卡）在插入插槽时，必须确保引脚完全对齐,不能强行插入。
3. 螺丝归位： 将之前标记好的螺丝拧回原来的位置，短螺丝用于固定塑料外壳，长螺丝用于固定内部支架,拧错会导致外壳无法闭合或损坏主板。
4. 排线连接： 连接排线时，确保插到底，然后用力按下卡扣直到听到“咔哒”一声,确保连接牢固。
5. 最终测试： 在完全组装好所有螺丝之前，可以先将电池接上（不装底壳），接上电源适配器，开机测试一下，确保所有功能正常（屏幕显示、键盘、触摸板、USB接口等）。
6. 闭合外壳： 确认一切正常后，最后闭合掌托和底壳,拧上所有螺丝。

希望这份详细的指南能帮助您成功完成 nx7010 的拆机工作！祝您顺利！
