这份指南将为您提供一份详细的 ThinkPad P50 拆机图文步骤说明。
（图片来源网络，侵删）
⚠️ 重要警告与准备工作
- 安全第一：
- 断开所有电源：拔掉电源适配器。
- 移除电池：这是最关键的一步，P50 的电池可以轻松拆卸，务必先取下。
- 静电防护：人体静电可能损坏主板上的电子元件，请佩戴防静电手环，并在接触内部部件前，触摸一下金属机箱以释放静电。
- 准备工作：
- 工具：你需要一套精密螺丝刀（主要使用 PH0 和 PH1 螺丝刀）、塑料撬棒（非常重要，用于撬开卡扣，避免划伤外壳）。
- 环境：选择一个光线充足、干净整洁、平坦的工作台面。
- 组织：准备一个容器或磁吸盘来存放拆下的螺丝，P50 的螺丝长短不一，位置不同，务必分门别类，否则装回去时可能会出错，导致损坏外壳或内部结构。
ThinkPad P50 拆机步骤详解
第一步：移除后盖 (D-Side)
P50 的后盖是主要的维护入口，通过螺丝固定。
-
移除所有后盖螺丝：
- 将笔记本翻过来,D面（底面）朝上。
- 你会看到许多螺丝,其中一些是隐藏在脚垫或下面的，用撬棒小心地揭开脚垫，露出下面的螺丝。
- 所有螺丝都需要拧下,建议用手机拍照记录下每个螺丝的位置，因为有些螺丝长度不同，不能混用。
-
撬开后盖：
- 所有螺丝拧下后,后盖仍然被几处塑料卡扣固定着。
- 从后盖边缘（通常是靠近转轴或电池仓的一侧）用塑料撬棒小心地插入缝隙，轻轻撬开卡扣。
- 沿着边缘慢慢移动,逐一解开所有卡扣，动作要轻柔，避免用力过猛导致卡扣断裂。
-
取下后盖：
当所有卡扣都解开后,就可以取下整个后盖了，注意，后盖可能与主板有少量连接（如状态指示灯的排线），但 P50 的后盖通常是完全分离的，可以直接拿走。
第二步：移除键盘掌托
移除后盖后,你就能看到内部的主要组件，接下来需要移除键盘掌托，以接触到内存、无线网卡、风扇等。
-
断开排线：
- 你会看到掌托连接着几根排线,通常是电源按钮、触摸板和状态指示灯的排线。
- 小心地将排线插槽上的黑色卡扣向上抬起（通常是 ZIF 排线），然后轻轻将排线从插槽中拔出。切勿直接硬拽排线。
-
移除固定螺丝：
键盘掌托本身由几颗螺丝固定,拧下这些螺丝。
-
撬起掌托：
从掌托的边缘（通常是靠近屏幕转轴的一侧）用撬棒小心地撬起，掌托下面同样有卡扣，需要耐心解开。
-
取下掌托：
完全解开卡扣后,就可以将掌托取下，注意，它可能还连接着一些非常细小的天线线，要格外小心。

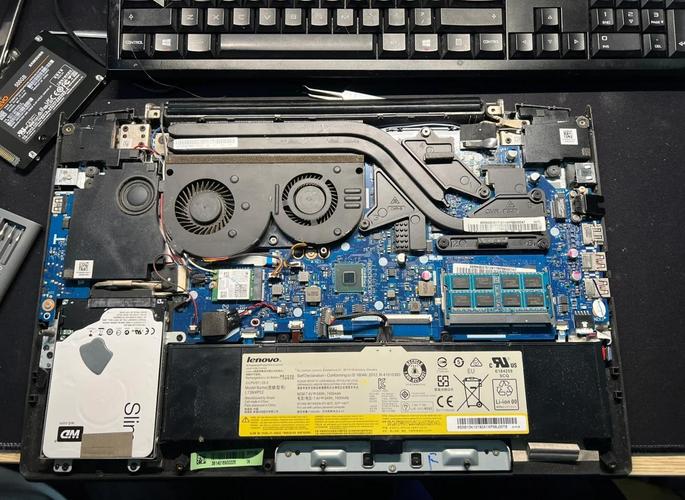

第三步：访问并更换主要组件
你可以看到内部的核心部件了。
-
内存：
- 内存条被两端的卡扣固定,向外拨开卡扣，内存条会自动弹起，然后即可拔出。
- 更换时,将新内存条以约 30 度角插入插槽，然后向下按压，直到两端的卡扣自动扣住。
-
无线网卡：
- 无线网卡通常由一两颗小螺丝固定,并连接着两根天线。
- 先拧下螺丝,然后以一定角度将网卡从插槽中拔出。
- 更换时,将新网卡插入插槽，拧回螺丝，最后将天线连接到新网卡的天线接口上。注意天线的位置，通常有“MAIN”（主天线，连接黑色或灰色线）和“AUX”（辅助天线，连接白色线）之分，装反会影响信号。
-
硬盘/固态硬盘：
- P50 通常配备一个 2.5英寸硬盘位和一个 M.2 硬盘位。
- 5英寸硬盘：被一个硬盘笼固定，拧下硬盘笼的螺丝，即可连同硬盘一起取出，硬盘和笼子之间也有螺丝。
- M.2 硬盘：被一颗小螺丝固定，拧下这颗螺丝，M.2 硬盘会以一个角度翘起，然后即可拔出。
-
CMOS 电池：
- 位于主板的右下角,是一个银色的圆形纽扣电池。
- 通常由一个小的塑料卡扣固定,或者直接用胶带粘着，小心地掰开卡扣或用热风枪稍微加热软化胶带，即可取下，用于清除 BIOS 设置或密码。
-
风扇和散热模组：
- 如果需要更换硅脂或清洁风扇,需要移除整个散热模组。
- 断开风扇连接到主板的排线。
- 然后拧下固定散热模组的螺丝。注意螺丝的顺序和长度，通常是从外到内，对角线顺序拧下。
- 小心地将散热模组垂直向上抬起,避免扯到周围的排线，如果取不下来，检查是否还有遗漏的螺丝。
第四步：移除主板 (可选)
如果你需要更换主板或进行更深层次的维修,需要移除主板。
-
断开所有连接：
这是最繁琐的一步,你需要断开所有连接到主板的排线，包括屏幕排线、摄像头排线、触摸板排线、USB 接口排线等，务必小心，看清卡扣位置再操作。
-
移除所有固定螺丝：
- 主板由许多螺丝固定在机身上,同样，注意螺丝的长度和位置，最好拍照记录。
-
取下主板：
所有螺丝和排线都移除后,就可以将主板从机身上取下了，注意主板边缘可能会有卡扣，轻轻晃动即可分离。
⚠️ 拆机注意事项
- 排线是“脆弱的”：所有排线都非常精细，拔插时务必对准插槽，垂直用力，不要倾斜或硬拉，损坏排线是 DIY 维修中最常见的失误之一。
- 螺丝管理：养成良好习惯，将不同位置的螺丝分开放置，可以使用磁吸盘或多格小盒子。
- 卡扣：ThinkPad 的塑料卡扣设计巧妙但也脆弱，撬棒是您最好的朋友，请务必使用塑料撬棒，而不是金属工具。
- 热管理：如果重新涂抹硅脂，请选择高质量的产品（如信越7921、Arctic MX-4），并涂抹适量（米粒大小即可），过多过少都会影响散热。
- 组装顺序：组装时，请按照与拆机相反的顺序进行，确保所有排线都正确连接，所有螺丝都拧紧到位。
希望这份详细的指南能帮助您成功完成 ThinkPad P50 的拆机工作！祝您好运！
