拆机前准备与注意事项
-
准备工作：
（图片来源网络，侵删）- 一块柔软、干净的工作垫（如毛巾或防静电垫）。
- 合适的螺丝刀：PH0 和 PH1 十字螺丝刀，以及一把 塑料撬棒。
- 防静电手环（强烈推荐，尤其是在触摸主板前）。
- 一个小盒子或磁吸盘，用于分类存放拆下来的螺丝（不同位置的螺丝长度不同，切勿混用！）。
- 仔细阅读本指南,对拆解流程有大致了解。
-
重要注意事项：
- 断电与断开所有连接： 确保电脑完全关机，并拔掉电源适配器、所有外接设备。
- 电池处理： ThinkPad Star 15 Pavilion 的电池是内置且不可拆卸的，在拆开后盖前，务必先断开电池连接，否则有短路风险,电池排线通常位于主板靠近转轴的一侧。
- 螺丝分类： 后盖螺丝数量多且长度不一，务必做好标记或分开放置,拧错螺丝可能导致外壳损坏或内部部件压坏。
- 轻柔操作： 使用塑料撬棒，避免使用金属工具划伤外壳或损坏排线，所有排线和接口都是插拔式,不要硬拉线缆。
详细拆机步骤
第一步：拆卸后盖
这是最核心的步骤，可以完成内存、硬盘、无线网卡和风扇清灰。
- 翻转笔记本： 将笔记本背面朝上,放置在工作垫上。
- 拆卸后盖螺丝： 使用 PH0 螺丝刀，拧下背面所有的螺丝，通常有 10-12 颗左右，注意观察螺丝旁边的图标,有些螺丝是较长或用于固定特定部件的。
- 分离后盖：
- 从后盖边缘（通常是靠近转轴的一侧）开始，用塑料撬棒小心地撬开卡扣，ThinkPad 的卡扣通常比较紧,需要耐心和技巧。
- 沿着边缘慢慢滑动撬棒,一圈一圈地将后盖与机身分离。
- 注意： 后盖与机身之间可能有排线连接（状态灯或摄像头排线），在完全分离前要小心处理，在 Star 15 Pavilion 上，后盖通常是完全独立的，没有排线连接,可以直接取下。

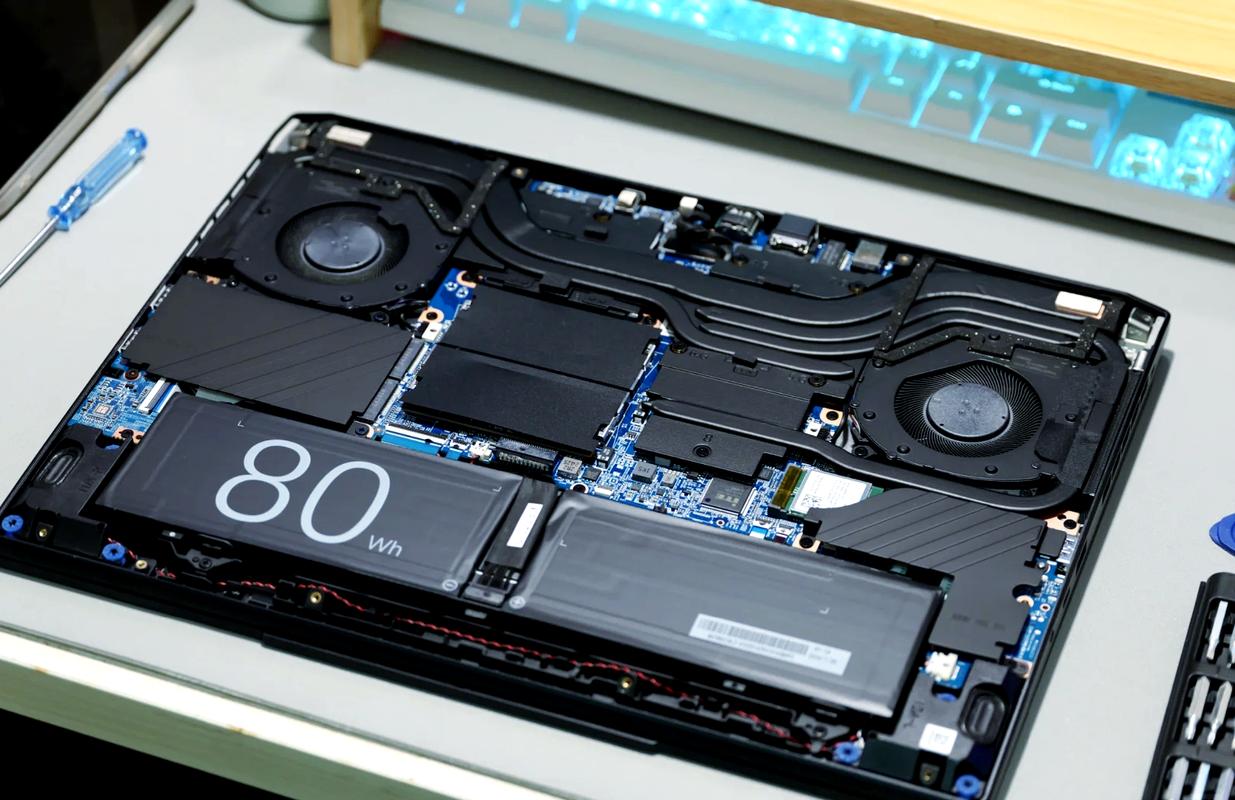

- 取下后盖： 后盖取下后,内部结构就完全暴露出来了。
第二步：内部主要组件升级与清灰
内存升级
- 位置： 内存插槽位于主板的左上角或右上角，通常有两个插槽（SODIMM），支持 DDR5。
- 操作：
- 内存条两侧有金属卡扣，向外掰开,内存条会自动弹起一个角度。
- 捏住内存条两端,垂直向上拔出。
- 安装新内存时，将内存条金手指对准插槽，以约 30-45 度角插入，然后按下，直到两侧卡扣“咔”一声自动扣紧。
- 注意： 建议成对购买并安装相同规格的内存条,以获得最佳性能。
固态硬盘 升级
- 位置： M.2 固态硬盘通常位于主板中部,被一个金属散热片覆盖。
- 操作：
- 拧下固定散热片的螺丝,取下散热片。
- SSD 的一端有一个小塑料螺丝，将其拧松约 90 度（不要完全拧下来），SSD 就会自动弹起。
- 捏住 SSD 尾部,拔出即可。
- 安装新 SSD 时，反向操作，先插入，然后拧紧固定螺丝，最后装回散热片并拧紧螺丝。确保散热片与 SSD 紧密贴合，以保证散热效果。
无线网卡 升级
- 位置： 无线网卡通常位于主板的左下角或右下角,通过一根天线连接。
- 操作：
- 先断开天线：天线是通过小金属卡扣或直接插在网卡上的，小心地将天线拔下，注意区分 WWAN（蜂窝网络）和 WLAN（Wi-Fi）天线，它们通常颜色不同（黑/白）或有标记，不要插错位置。
- 拧下固定无线网卡的螺丝（通常是一颗十字螺丝）。
- 将网卡以约 30 度角拔出插槽。
- 安装新网卡时，反向操作，先插入，拧紧螺丝，最后连接天线（确保天线接口牢固）。
风扇清灰
- 位置： 风扇和散热鳍片位于主板和键盘下方,热量通过热管传导过来。
- 操作：
- 拧下固定风扇的螺丝（通常是 2-3 颗）。
- 小心地将风扇连同排线一起拔出。
- 使用软毛刷和吹气球（皮老虎）或压缩空气罐，清理风扇扇叶和散热鳍片上的灰尘。注意不要用蛮力，以免损坏风扇叶片。
- 如果导热硅脂老化（2-3 年需更换），可以一并更换，需要拆卸散热模组（拧下热管与 CPU/GPU 的固定螺丝），然后清理旧硅脂,涂抹新的硅脂。
- 安装时，确保风扇排线正确插回,并拧紧螺丝。
第三步：拆卸键盘与掌托（可选，用于深度清洁或更换主板）
这一步比较复杂，通常只在需要更换键盘、触摸板或主板时才进行。
- 拆卸键盘：
- 翻回正面,完全打开屏幕到最大角度。
- 拧下键盘面框周围的螺丝（通常藏在脚垫下或标签下）。
- 用塑料撬棒小心地撬开键盘面框。
- 断开键盘排线（通常是 ZIF 排线，需要小心向上拔起锁扣）,取下键盘。
- 拆卸掌托：
- 拧下掌托固定螺丝。
- 从掌托边缘开始撬开,小心地断开触摸板排线和电源按钮排线。
- 取下掌托,整个主板就暴露出来了。
第四步：重新组装
- 反向操作： 按照拆卸的相反顺序,将所有部件装回。
- 检查排线： 确保所有排线都插紧、插对,没有松动或插反。
- 对齐螺丝孔： 安装后盖时，确保所有卡扣都已对齐，然后再拧螺丝，先拧对角线的螺丝，确保后盖平整,再拧紧所有螺丝。
- 最终测试： 在完全组装好并拧上所有螺丝之前，可以先连接电源开机，测试一下基本功能（屏幕显示、键盘背光等）,确保没有问题后再完成最后一步。
升级潜力总结
ThinkPad Star 15 Pavilion 的升级潜力非常出色,是同价位中可玩性很高的机型。
| 升级项目 | 支持情况 | 建议/说明 |
|---|---|---|
| 内存 | 非常优秀 | 2 个 DDR5 SODIMM 插槽，最高支持 64GB (32GB x 2)，对于需要运行虚拟机、大型软件或多任务的用户来说，升级空间巨大。 |
| 存储 | 非常优秀 | 通常有 1-2 个 M.2 插槽（一个 PCIe 4.0，一个可能为 PCIe 3.0），支持高速 NVMe SSD，可以轻松加装第二块 SSD 或用更大容量的替换。 |
| 无线网卡 | 良好 | 支持 PCIe 4.0 Wi-Fi 6E 网卡（如 Intel AX210/AX411），可以升级到更新的 Wi-Fi 7 网卡以获得更好的无线性能。 |
| CPU / GPU | 不支持 | CPU 和 GPU 焊死在主板上，无法进行升级。 |
| 屏幕 | 不支持 | 屏幕与主板排线绑定，更换屏幕需要连同排线一起，且必须匹配型号，不建议普通用户自行更换。 |
| 电池 | 不支持 | 内置 57Wh 或 72Wh 电池，不可自行更换，如需更换，需联系官方售后。 |
购买配件推荐
- 内存： 联想原厂、三星、海力士、英睿达 等知名品牌的 DDR5 笔记本内存。
- 固态硬盘： 三星 980/990 Pro、西部数据 SN850X、致态 TiPlus7100 等 PCIe 4.0 高性能 SSD。
- 无线网卡： Intel AX210/AX411 (Wi-Fi 6E) 或更新的 AX210NGW (支持蓝牙 5.2)。
- 工具： 好用的 PH0/PH1 螺丝刀、塑料撬棒套装、防静电手环。
希望这份详细的拆机指南能帮助到你！祝升级顺利。
