Surface Pro 1拆机后，内部结构如何？

⚠️ 重要警告与准备工作

1. 断开所有电源： 在开始之前，请确保 Surface Pro 完全关机，并断开所有连接线（充电器、扩展坞等）。
2. 数据备份： 如果你的设备还能正常启动，请务必备份所有重要数据，拆机过程有可能会导致设备无法正常工作。
3. 保修失效： 拆机会立即让你的 Surface Pro 失去官方保修资格。
4. 静电防护： 人体静电可能精密的电子元件造成永久性损坏，建议佩戴防静电手环，并确保在干燥、无尘的环境下操作，如果没有手环，可以经常触摸金属物体来释放静电。
5. 工具准备： 准备好所有工具，并将其放在干净、平整的桌面上。

🛠️ 所需工具

1. 塑料撬棒/撬片 (必需)： 这是拆开 Surface Pro 外壳的关键。绝对不要使用金属螺丝刀，因为极易划伤或损坏脆弱的塑料卡扣，网上可以买到专门的 Surface 撬棒套装。
2. T5 和 T6 梅花螺丝刀 (必需)： 用于拆卸背面的螺丝。
3. 塑料卡片/薄撬片 (推荐)： 用于分离屏幕和中框的连接器。
4. 镊子 (推荐)： 用于夹取小螺丝和操作 delicate 的连接器。
5. 吸盘 (可选)： 可以帮助初步拉开屏幕和中框，但需小心，以免拉扯排线。

📖 详细拆机步骤

第一步：移除后盖

这是整个拆机过程中最关键也是最困难的一步,因为 Surface Pro 的外壳是用大量的塑料卡扣固定的，而不是螺丝。

1. 移除支架： 将 Surface Pro 背面的支架完全展开，你会看到支架连接在中框上，需要将它与中框分离，通常支架本身也有卡扣，轻轻掰开即可取下。
2. 拧下所有螺丝： 使用 T5 和 T6 梅花螺丝刀，拧下设备背面的所有螺丝。注意： 螺丝长度可能不同，最好按位置顺序摆放，方便后续安装。
3. 分离后盖：
   • 从底部（有 Surface Logo 的长边）开始，将塑料撬棒从后盖和中框的缝隙中轻轻插入。
   • 沿着边缘缓慢移动撬棒,听到“咔哒”声就是卡扣被撬开了，你需要施加一定的力，但不要用蛮力，以免卡扣断裂。
   • 顺着一个方向（比如从下往上）一圈一圈地撬开所有卡扣。特别注意四个角和摄像头周围，这些地方的卡扣非常密集且脆弱。
   • 当所有卡扣都松开后,后盖就可以被取下来了，后盖仍然通过几根排线与主板连接，所以不要完全拉开。

第二步：断开内部排线

后盖已经松动,你可以看到内部结构了，你需要小心地断开所有连接。

1. 断开后盖排线： 后盖上连接着摄像头和可能的无线天线，找到这些排线的连接器（通常是 ZIF - Zero Insertion Force 排线），用指甲或撬片轻轻向上提起黑色/白色的卡扣，然后轻轻将排线水平拉出。
2. 断开屏幕排线： 这是最重要也最容易损坏的排线。
   • 屏幕排线连接在中框顶部的转轴处,你需要将屏幕部分稍微抬起，但不要完全打开，以便操作。
   • 同样,找到屏幕排线的 ZIF 连接器，先轻轻抬起卡扣，然后水平、缓慢地将排线抽出。切勿垂直向上拔出！
3. 断开电池排线： 电池排线连接在主板上，找到它，同样以抬起卡扣然后水平抽出的方式断开。

第三步：移除中框和屏幕

所有连接都已断开,你可以将整个中框和屏幕组件从机身上取下了。

1. 取下组件： 小心地抬起屏幕和中框，将其从机身框架中滑出，屏幕、中框、支架和键盘保护套（如果还在的话）是作为一个整体被移除的。
2. 分离键盘保护套 (可选)： 如果你需要维修或更换屏幕，还需要将屏幕从中框上分离，这通常需要更精细的操作，小心地解开更多卡扣。

第四步：访问内部组件

主板、电池、风扇等核心部件都暴露出来了。

1. 移除风扇： 拧下固定风扇的螺丝，然后断开风扇与主板的连接器，取下风扇。
2. 移除电池 (危险！)：
   • 警告： 电池有胶水固定，且内置保护电路，操作不当有安全风险，强烈建议没有经验的人不要尝试拆卸电池。
   • 如果必须移除,先用热风枪或吹风机的低档位对电池边缘进行加热，以软化背部的胶水。
   • 使用撬片小心地将电池从机身上分离,这个过程非常耗时，需要极大的耐心。

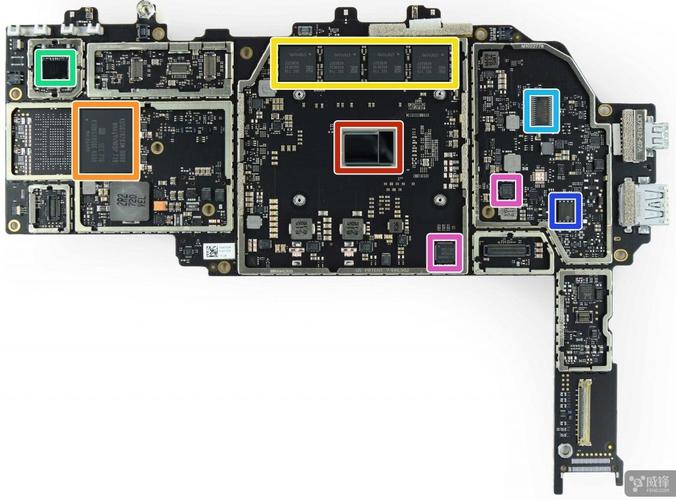

3. 移除主板和散热器：
   • 拧下固定主板的螺丝。
   • 断开所有连接到主板的排线（如扬声器、触摸板、电源按钮等）。
   • 小心地将主板从机身上取下。
   • 散热器（铜管和散热片）通常是和主板或风扇固定在一起的，可以一并取下。

🔧 常见维修目的与对应操作

• 更换电池： 需要完成到第四步，并小心地移除旧电池，更换新电池时，注意排线方向，并用新的双面胶或胶水重新固定。
• 更换屏幕/显示屏： 需要完成到第三步，然后将屏幕从中框上小心分离，这是 Surface Pro 1 的一个通病，屏幕排线很容易损坏。
• 清洁风扇和散热系统： 完成到第四步，取下风扇和散热器，用软毛刷和压缩空气清理灰尘。
• 升级内存/SSD： 非常不推荐！ Surface Pro 1 的内存和 SSD 是直接焊接在主板上的，无法进行常规的升级，只有极少数有特殊工具和技术的专业人士才能做到，且风险极高。
• 更换键盘/触摸板不工作： 问题通常出在连接排线上，在第二步断开排线时，检查是否有松动或损坏，重新插紧即可解决大部分问题。

💡 拆机小贴士

• 耐心是关键： Surface Pro 1 的卡扣设计决定了拆机过程不可能很快，慢慢来，感觉阻力很大时，换个方向试试。
• 善用光照： 使用手机的手电筒功能可以帮助你看清缝隙和卡扣的位置。
• 记录过程： 如果你是第一次拆机，可以用手机拍下每一步的照片，特别是螺丝的位置和排线的走向，这会给你在组装时带来巨大帮助。
• 备件： 如果你计划更换零件，请提前购买好高质量的备件，因为老旧设备的原厂配件很难找到。

拆机完成后,按照相反的步骤进行组装即可，在拧紧螺丝时，确保所有螺丝都就位，然后再逐个拧紧，以避免中框变形。

祝你好运！
