Inspiron 5443拆机

重要注意事项（必读）

1. 风险提示：拆机有风险，操作不当可能导致硬件损坏、划伤机身或失去保修，如果对自己的动手能力没有信心,建议寻求专业人士帮助。
2. 静电防护：人体静电可能精密的电子元件造成永久性损坏，请务必在接触主板前，触摸一下金属水管或暖气片等接地物体,或者佩戴防静电手环。
3. 断电断连接：在开始任何操作前，请务必将笔记本完全关机，拔掉电源适配器，并移除电池。
4. 工具准备：准备一套合适的工具，特别是塑料撬棒,可以有效避免在撬开外壳时刮伤或损坏卡扣。
5. 记录过程：在拆卸过程中，可以用手机拍照记录下每一步螺丝的位置和连接线的走向,方便后续安装。
6. 耐心细致：笔记本内部结构紧凑，很多部件都通过卡扣和脆弱的排线连接，请务必耐心、轻柔地操作,切勿使用蛮力。

第一步：准备工作

1. 工具清单：
   • PH000# 或 PH00# 十字螺丝刀：用于拆下外壳和大部分固定螺丝。
   • 塑料撬棒：用于撬开卡扣和分离排线。
   • 镊子：用于夹取小螺丝和操作排线。
   • 防静电手环（可选但推荐）。
2. 操作环境：选择一个光线充足、干净整洁的平面,最好铺上软布或防静电垫。

第二步：移除外部部件和底盖

1. 断电断连接：确认笔记本已关机，拔掉电源适配器，翻转笔记本，将电池开关拨到“解锁”位置,然后取出电池。


   （图片来源网络，侵删）

2. 拆下后盖螺丝：

   • 将笔记本翻转过来,背部朝上。
   • 使用 PH000# 螺丝刀，拧下后盖上的所有螺丝。请注意：
     • Inspiron 5443 的后盖螺丝可能有不同的长度，强烈建议拍照记录或按位置分类放置,避免安装时装错。
     • 有些螺丝可能隐藏在脚垫或标签下方，如果发现脚垫可以撬开,请检查下方是否有螺丝。

3. 取下后盖：

   • 后盖是通过大量的塑料卡扣固定的,没有螺丝。
   • 从后盖的边缘（通常是内存仓或光驱附近）找到一个缝隙,用塑料撬棒小心地插入。
   • 沿着边缘缓慢移动撬棒，依次解开卡扣，这个过程需要一定的力气，但一定要均匀用力,避免某处用力过猛导致卡扣断裂。
   • 所有卡扣解开后,后盖就可以轻松取下了。

第三步：内部核心部件拆卸（按需操作）

取下后盖后，你就可以看到笔记本的内部结构了，以下是主要部件的拆卸方法,你可以根据自己的需求进行操作。

内存升级/更换

• 位置：内存条通常位于后盖内侧,有金属屏蔽罩覆盖。
• 步骤：
  1. 拧下固定屏蔽罩的1-2颗螺丝。
  2. 取下屏蔽罩。
  3. 内存条两侧有两个金属卡扣，向外掰开,内存条会自动弹起一个角度。
  4. 取出旧内存条，按相反方向插入新内存条,确保金手指完全插入插槽。
  5. 将内存条向下按压，直到两侧卡扣“咔”一声自动扣住。
  6. 盖上屏蔽罩,拧回螺丝。

硬盘更换/升级

• 位置：硬盘通常位于一个金属或塑料托架中，通过 SATA 数据线和电源线连接。
• 步骤：
  1. 找到连接硬盘的排线，通常是黑色的，很小很脆弱，小心地捏住排线插头处的塑料卡扣，向上拔出，切勿直接拉扯排线。
  2. 拧下固定硬盘托架的螺丝。
  3. 将硬盘连同托架一起取出。
  4. 如果是更换2.5英寸机械硬盘或固态硬盘，只需拧下托架上的螺丝，将旧硬盘取出,将新硬盘安装到托架上即可。
  • 注意：5443 也支持 M.2 固态硬盘，但通常需要拆开整个主板才能安装，操作难度和风险极高,不建议普通用户尝试。

无线网卡更换/升级

• 位置：无线网卡通常位于内存仓附近,有两根天线连接。
• 步骤：
  1. 找到无线网卡的天线接口，接口非常小，通常是白色的，用指甲或塑料撬棒轻轻向上挑起天线接口上的小卡扣，然后拔出天线线。记住黑/白线的位置,安装时不要接反。
  2. 拧下固定无线网卡的一颗小螺丝。
  3. 将无线网卡以约30-45度角拔出插槽。
  4. 安装新网卡时，反向操作即可，确保天线线牢固插入,信号才能最好。

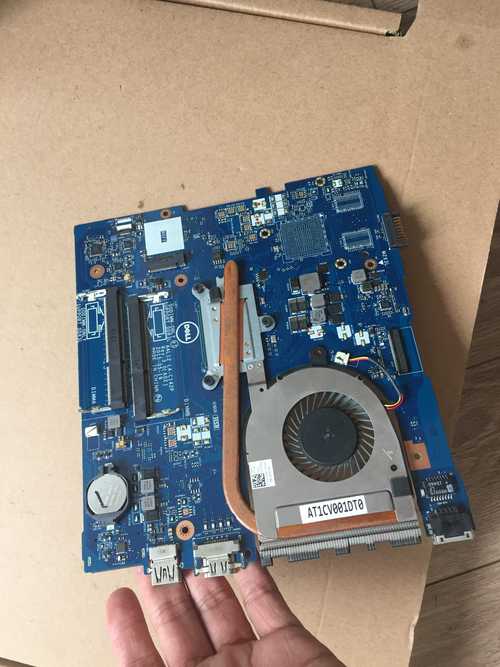

散热模块清洁/更换硅脂

• 目的：解决笔记本过热、降频问题。
• 步骤：
  1. 断开所有连接！ 这是最重要的一步，你需要拔掉：
     • 风扇的电源线。
     • CPU 和显卡的排线（如果有独立显卡）。
     • 其他可能连接到散热模组上的线。
  2. 拧下固定散热模块（热管+散热鳍片+风扇）的所有螺丝，同样，注意螺丝长度和位置。
  3. 小心地将散热模块垂直向上取下。注意不要弄弯热管。
  4. 用高纯度异丙醇和无尘布擦拭掉 CPU 和 GPU 芯片上的旧硅脂。
  5. 在 CPU 和 GPU 核心中央挤上米粒大小的新硅脂。
  6. 将散热模块原位装回,确保散热底座完全贴合芯片。
  7. 按照与拆卸相反的顺序，拧回所有螺丝。建议交叉顺序拧紧，以确保压力均匀。

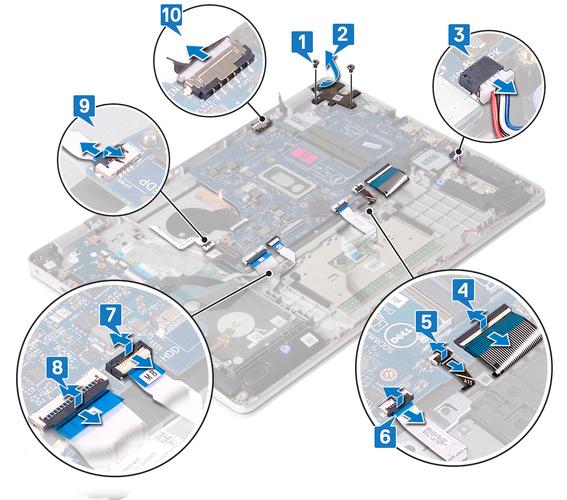

拆卸键盘和触摸板（用于深度清洁或更换主板）

• 警告：此步骤难度较高，风险较大，除非必要,否则不建议进行。
• 步骤：
  1. 拆下后盖后，你需要翻转笔记本,拆下屏幕转轴附近的所有螺丝。
  2. 小心地将 C 面（键盘面）与 D 面（底面）分离，C 面也是通过卡扣固定的,需要用撬棒耐心地从缝隙处撬开。
  3. 分离后，你会看到键盘排线和触摸板排线，它们都通过非常小的塑料卡扣固定，需要用撬棒轻轻挑起卡扣,然后才能拔出排线。
  4. 拔掉所有排线后，就可以取下整个 C 面总成（包含键盘和触摸板）。

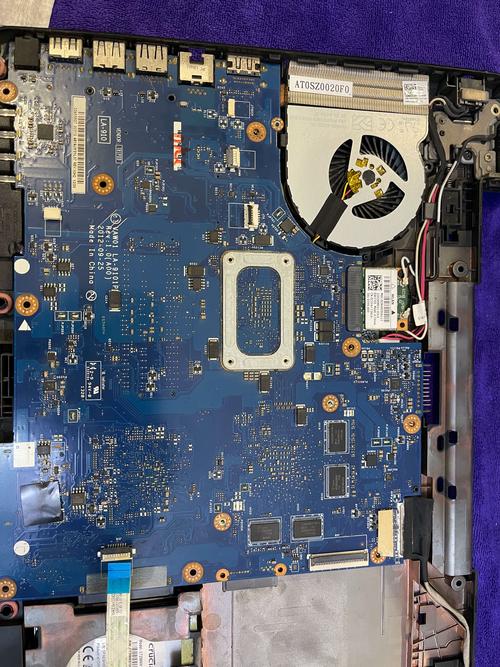

  5. 此后就可以看到主板，并可以进行更深入的拆卸，如拆掉屏幕、拔掉所有主板连接线等。

第四步：安装与还原

1. 反向操作：按照拆卸的相反顺序,将所有部件一一装回。
2. 检查：在完全合上后盖之前，再次检查所有螺丝是否拧紧,排线是否插好且牢固。
3. 合盖：对准卡扣，均匀用力将后盖按回原位，确保所有卡扣都“咔哒”一声扣紧。
4. 装电池：装回电池,并确保开关已锁定。
5. 开机测试：连接电源适配器，开机进入 BIOS 或操作系统,检查所有新更换或维修的硬件是否正常工作。

希望这份详细的教程能帮助你顺利完成 Inspiron 5443 的拆机工作,祝你成功！
