联想IdeaPad Yoga拆机后内部结构如何？

【重要警告】

在进行任何拆机操作之前,请务必阅读并理解以下内容：

1. 失去保修：自行拆机几乎肯定会失去官方保修资格。
2. 数据安全：操作前请确保所有重要数据已备份，操作不当可能导致硬盘、内存等部件损坏。
3. 静电风险：人体静电可能精密的电子元件造成永久性损坏，请务必在干燥、防静电的环境下操作，并佩戴防静电手环，或先触摸金属物体释放静电。
4. 损坏风险：Yoga 系列采用大量卡扣和排线，暴力拆解极易损坏外壳、卡扣或排线，导致外观或功能故障。
5. 型号差异：不同年份、不同型号的 Yoga（如 Yoga 7, Yoga 9, Yoga Slim 等）在内部结构和拆机步骤上可能存在显著差异，本指南提供一个通用流程和要点，请务必结合你具体型号的官方维修手册（Service Manual）进行操作，你可以在联想官网支持页面搜索你的具体型号来下载。

第一阶段：准备工作

1. 获取工具：

   • 塑料撬棒/薄卡片：用于撬开塑料卡扣，避免划伤外壳。
   • 小型十字螺丝刀：用于拆卸螺丝。
   • 镊子：用于夹取小螺丝和操作排线。
   • 防静电手环（强烈推荐）：防止静电损坏。
   • 容器：用于分类存放拆下的螺丝，防止混淆。
   • （可选）吹气球/皮老虎：用于清理内部灰尘。

2. 查找资料：

   • 搜索“[你的具体型号] + Service Manual”。“Lenovo Yoga 7 14ITL5 Service Manual”，这是最权威、最安全的操作指南，里面会有详细的拆机步骤图解和螺丝规格。

3. 准备工作环境：


   （图片来源网络，侵删）
   • 选择一个光线充足、干净、平整的桌面。
   • 准备一块柔软的布或硅胶垫,用于放置笔记本底部，防止刮花。

第二阶段：通用拆机步骤（以大多数 Yoga 型号为例）

核心原则：先断电，再拆外壳，最后拆内部部件。

断开所有外接电源并移除电池

1. 关机：确保电脑已完全关机。
2. 断开电源适配器：拔掉连接笔记本的充电线。
3. 移除内置电池：
   • 大部分新型号 Yoga：电池是内置的，需要先拆开D面（底壳）才能接触到电池排线，这是拆机的第一步。
   • 少数旧型号或特定型号：可能通过后盖的电池锁扣或一个单独的电池仓盖可以轻松移除电池，请查阅你的服务手册确认。

拆下D面（底壳）

这是 Yoga 拆机最关键也最容易出错的一步。

1. 准备工作：将笔记本D面朝上放置在柔软的垫子上。
2. 移除所有螺丝：
   • 仔细观察整个D面,你会发现很多隐藏的螺丝，它们通常位于：
     • 橡胶脚垫下方（需要用撬棒或针将其挑出）。
     • 脚垫旁边。
     • 铭牌标签下方。
     • 转轴附近。
   • 极其重要：很多螺丝长度不同，请务必按照不同位置分类存放，或者拍照记录，装错螺丝可能导致外壳无法合拢或损坏内部部件。
3. 撬开D面：
   • 从D面边缘的缝隙入手,通常是转轴附近或品牌Logo附近。
   • 使用塑料撬棒,沿着缝隙缓慢、均匀地用力，你会听到“咔哒”声，这是卡扣被撬开的声音。
   • 耐心是关键！不要使用蛮力，否则会掰断卡扣，遇到特别紧的地方，可以换个角度尝试。
   • 沿着整个边缘一圈慢慢撬开,直到D面与A面/C面完全分离。

移除内部部件

你应该能看到笔记本的内部“骨架”，请根据你的目的进行操作。

1. 断开所有排线（非常重要！）：


   （图片来源网络，侵删）
   • 在操作任何部件之前,先识别并断开所有连接到主板、屏幕等的排线。
   • 排线接口通常有一个小的塑料卡扣,需要用镊子或指甲轻轻向上抬起，然后才能将排线拔出。切勿直接硬拔排线！
   • 需要断开的常见排线包括：电池排线、屏幕排线、触摸屏排线（如果有的话）、键盘/触摸板排线、摄像头排线等。

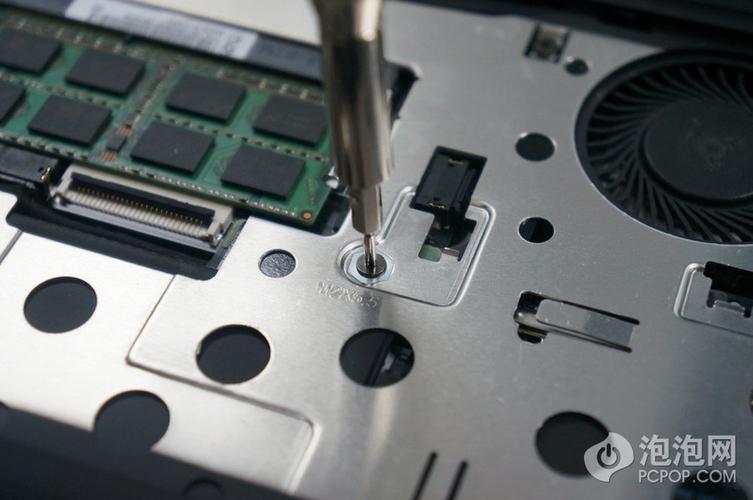

2. 升级/更换内存：

   • 内存通常被一个金属或塑料的屏蔽罩覆盖,用几颗小螺丝固定，拧下螺丝即可取下屏蔽罩。
   • 内存两侧有卡扣,向外拨开，内存条会自动弹起，然后即可取出。

3. 升级/更换固态硬盘：

   • SSD 通常被一个金属支架或塑料外壳包裹。
   • 拧下固定支架的螺丝,即可取出整个 SSD 模块。
   • 注意观察 SSD 的接口类型（M.2 2280 或其他）和是否带有散热片。

4. 清洁风扇和散热模组：

   • 如果是为了清灰,你需要先拆下散热器。
   • 散热器通常通过几颗螺丝固定在主板上,并连接到CPU/GPU的排线。
   • 拧下螺丝后,先断开风扇排线，然后才能轻轻取下散热器。
   • 用吹气球或皮老虎吹掉风扇和散热鳍片上的灰尘。切勿用嘴吹，以免水分导致短路，对于顽固的灰尘，可以用软毛刷轻轻刷掉。

安装与还原

1. 安装部件：按照与拆卸相反的顺序安装所有部件，确保所有排线都插到位，并且卡扣扣紧。
2. 合上D面：对准边缘，轻轻按压，直到所有卡扣“咔哒”一声全部扣合。
3. 拧上所有螺丝：确保所有螺丝都拧回原来的位置，并且力度适中，不要过紧。
4. 测试：在完全合上外壳前，可以先连接电源适配器，开机测试一下新装的硬件或确保一切正常，测试无误后再最终合上D面。

针对 Yoga 系列的特殊注意事项

• 屏幕转轴：Yoga 的屏幕转轴内部结构复杂，且与机身紧密相连，在拆D面时，要格外小心不要对转轴区域施加过大的侧向压力。
• 排线密集：屏幕和键盘区域的排线非常细密且脆弱，是拆机中最容易损坏的部分，操作时务必轻柔。
• 电池排线：内置电池的排线通常连接一个小的断开开关，在操作前务必确保电池已断电，否则存在短路风险。

联想 IdeaPad Yoga 的拆机是一项精细活。最可靠的方法永远是找到并遵循你具体型号的官方服务手册。 如果你对自己的动手能力没有信心，或者操作过程中遇到任何不确定的地方，强烈建议寻求专业人士的帮助，以免造成无法挽回的损失。
