惠普TouchSmart拆机步骤是怎样的？

在开始之前，请务必阅读以下内容！

1. 安全第一：

   • 断电：务必将电源线从插座和电脑上拔掉。
   • 静电防护：人体静电可能会损坏精密的电子元件，请佩戴防静电手环，或者经常触摸金属水管、机箱等接地物体来释放静电。
   • 工作环境：选择一个干净、宽敞、光线充足的工作台面。

2. 风险提示：

   • 失去保修：自行拆机会立即导致您失去官方保修资格。
   • 损坏风险：一体机内部结构紧凑，线缆复杂，操作不当极易损坏屏幕、主板、外壳卡扣等部件。
   • 型号差异：惠普 TouchSmart 系列跨越多年，有 32 英寸、20 英寸、23 英寸、27 英寸等多种型号，内部结构差异很大。以下步骤是基于最常见型号的通用指南，具体到您的机器可能会有所不同。

第一部分：准备工作

1. 工具：

   • 螺丝刀套装：需要包含小十字螺丝刀（PH0, PH1, PH2）、可能还需要小一字螺丝刀，部分型号可能需要六角扳手（T5, T6, T8）。
   • 塑料撬棒/卡片：用于撬开塑料卡扣，避免划伤外壳。
   • 镊子：用于夹取小螺丝或整理线缆。
   • 容器：用于分类存放拆下来的螺丝，因为不同位置的螺丝长度和规格可能不同。

2. 资料：


   （图片来源网络，侵删）
   • 搜索您的具体型号：在 Google 或 YouTube 上搜索 “[您的具体型号] + service manual” 或 “[您的具体型号] + teardown”。“HP TouchSmart 610 teardown”，官方服务手册是最佳指南，视频则能提供直观的视觉参考。

第二部分：通用拆机步骤（以最常见的支架式 TouchSmart 为例）

步骤 1：移除支架和底座

绝大多数 TouchSmart 机型都使用一个可拆卸的支架来支撑整个机身。

1. 将电脑背面朝上,平放在柔软的毛巾或布上，以防止刮伤屏幕和外壳。
2. 仔细观察支架与机身的连接处,通常有几个隐藏的螺丝或塑料卡扣。
3. 如果使用螺丝：找到并拧下固定支架的螺丝，它们通常位于支架后方或底部的盖板下。
4. 如果使用卡扣：用塑料撬棒小心地从缝隙处撬开卡扣，然后向上或向外滑动支架以取下。
5. 取下支架后,您会看到机身的背面，这是您进入内部的主要入口。

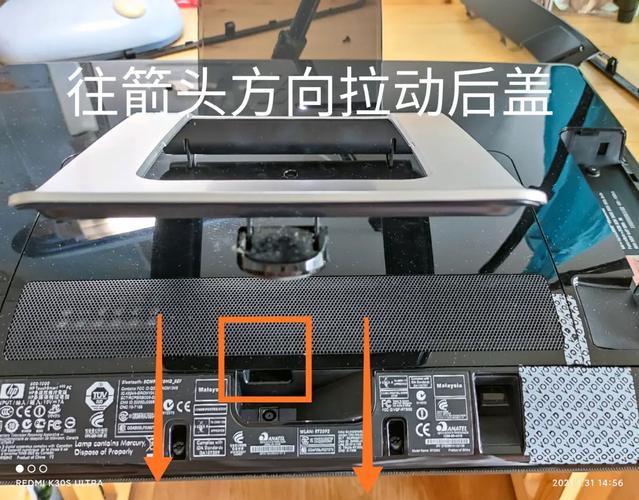

步骤 2：移除背面盖板

移除支架后,您会看到机身的金属或塑料后盖。

1. 后盖上通常有许多螺丝。请务必将所有螺丝分类存放！ 不同位置的螺丝长度不同，装回去时用错可能会导致外壳无法合拢或损坏内部结构。
2. 拧下所有螺丝。
3. 后盖通常还通过塑料卡扣固定,用塑料撬棒沿着盖板的边缘慢慢滑动，逐一解开卡扣。
4. 小心地取下后盖,注意，后盖可能与主板上的某些端口或线缆有轻微连接，不要强行拉扯。

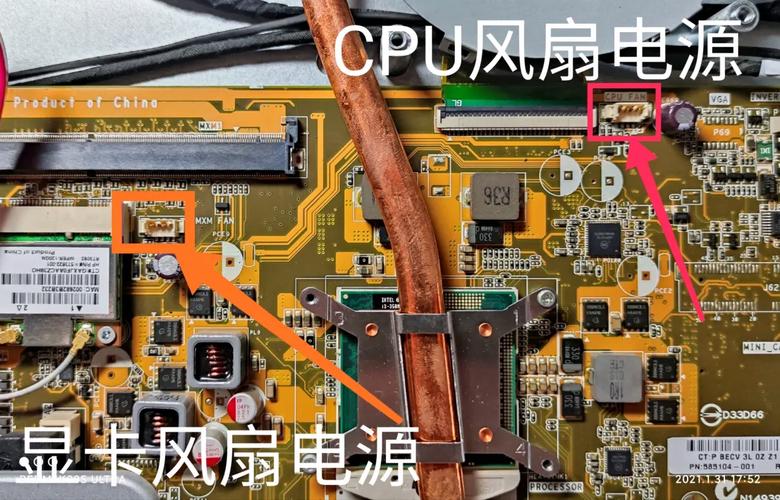

步骤 3：断开内部连接

这是最关键也最容易出错的一步,后盖取下后，您会看到内部的各种组件（主板、硬盘、内存、无线网卡等）和连接它们的线缆。

1. 识别并拍照：在断开任何线缆之前，用手机拍下当前的照片，特别是线缆连接器的位置和方向，这将帮助您在重新组装时避免错误。
2. 断开主电源：找到从电源适配器（通常在底部或侧面）连接到主板的电源线，拔下它。

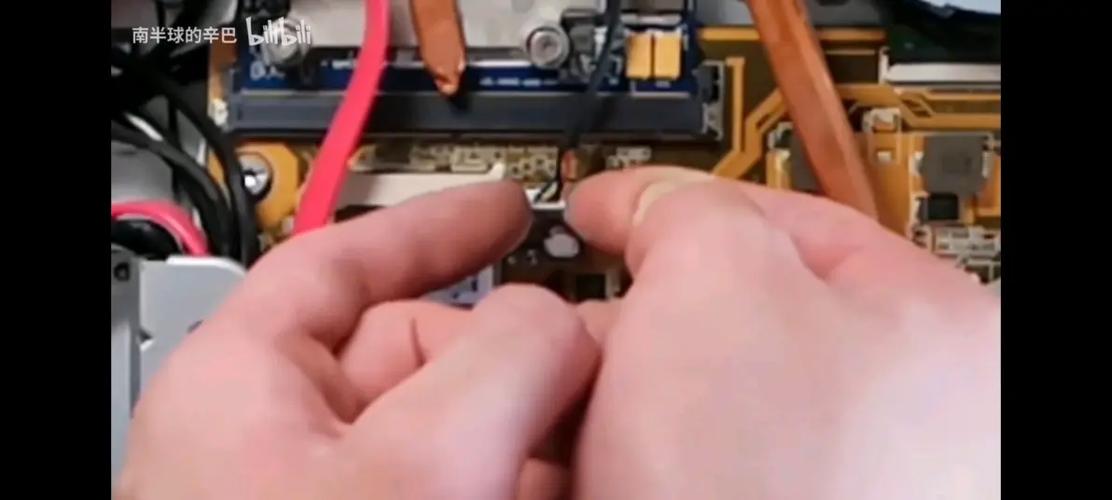

3. 断开屏幕数据线：这是最脆弱、最重要的线缆之一，它连接主板和屏幕背光/驱动板，通常是一个扁平的、带锁扣的接口，请先解锁锁扣，然后垂直拔出线缆，切勿生拉硬拽。
4. 断开其他线缆：断开连接到硬盘、光驱（如果有）、无线网卡、摄像头、前置面板按钮（电源、音量等）的所有数据线，同样，注意观察并拍照。

步骤 4：移除主要组件

断开所有线缆后,您就可以开始移除组件了。

1. 移除内存/硬盘：内存条通常有两侧的卡扣，向外掰开即可取出，硬盘通常由几个螺丝固定在硬盘笼或支架上，拧下螺丝后即可取出。
2. 移除无线网卡：无线网卡通常是一个带有两根天线的微型 PCIe 卡，拧下固定螺丝，然后以一定角度拔出。
3. 移除主板（可选）：如果您需要彻底清洁或更换主板，需要继续拧下固定主板的螺丝，然后小心地取下主板，注意主板下方可能还有连接到底部散热风扇或其他部件的线缆。

第三部分：组装与测试

1. 反向操作：组装过程就是拆机的反向操作，请按照您之前拍摄的照片，将所有组件和线缆正确连接到位。
2. 检查线缆：确保所有连接器都已插紧，没有松动，特别是屏幕数据线，务必插到位并锁好。
3. 装回外壳：将后盖对准位置，轻轻按下，确保所有卡扣都扣合到位，然后再拧上所有螺丝。不要拧得过紧，否则可能损坏塑料卡扣。
4. 装回支架：将支架对准底部的螺丝孔或卡槽，固定好。
5. 初步测试：在完全合上所有外壳之前，先连接电源线和显示器（如果需要），开机测试一下，确保一切正常（能开机、屏幕显示正常、能听到风扇声音等），这样可以及早发现问题，避免装好外壳后发现还要重新拆开。
6. 最终合拢：确认一切正常后，合上所有外壳。

针对不同 TouchSmart 型型的特别提醒

• “魔方”/“可旋转”型号 (如 TouchSmart 600/900 系列)：

  • 这些型号的结构更复杂,屏幕可以旋转。
  • 拆机通常需要先移除整个屏幕边框的螺丝,然后才能分离屏幕和底座。
  • 屏幕转轴处有非常精密的线缆,极易损坏，操作时务必万分小心。

• 超薄边框型号 (如 TouchSmart 320/420 系列)：

  • 这类一体机通常采用全屏幕玻璃覆盖,屏幕与边框是一体的。
  • 拆解难度极高,通常需要从屏幕边缘的极窄缝隙入手，用非常薄的塑料片和热风枪（软化胶水）来分离屏幕和后盖。强烈不建议非专业人士尝试，因为损坏屏幕的风险极高。

惠普 TouchSmart 一体机拆机是一项有挑战性的工作，需要耐心、细心和一定的动手能力。

再次强调：

• 查找您具体型号的拆机视频或服务手册。
• 做好静电防护。
• 拍照！拍照！拍照！
• 分类存放螺丝。
• 温柔对待屏幕数据线。

如果您不确定自己能否完成,或者只是想简单升级内存/硬盘，建议寻求专业人士的帮助，以免造成无法挽回的损失。
