latitude 5250拆机

重要提示：拆机前必读

1. 保修失效：自行拆机会导致您的设备失去官方保修,请确保您了解并接受这一点。
2. 静电防护：人体静电可能会损坏精密的电子元件，请务必在拆机前触摸金属物体以释放静电,或者佩戴防静电手环。
3. 断开所有电源：确保设备已完全关机，并拔掉所有外部连接的电源适配器、USB设备等。
4. 准备工具：准备好所需的工具,避免中途寻找工具导致设备放置不当。
5. 记录过程：拍照或记录每一步的步骤，特别是拆下的螺丝和排线的位置,方便后续安装。

第一部分：所需工具

• 塑料撬棒：首选，用于撬开卡扣,避免划伤外壳。
• 小型十字螺丝刀：用于拆卸螺丝。
• 塑料卡片/薄撬片：用于分离屏幕边框和中框。
• 镊子：用于夹取小螺丝和操作排线。
• 防静电手环（可选但推荐）。

第二部分：拆机步骤详解

Latitude 5250 的拆机主要分为两个部分：拆卸后盖（升级内存/硬盘） 和 完全拆机（清洁/更换主板/屏幕等）,我们通常从简单的后盖拆卸开始。

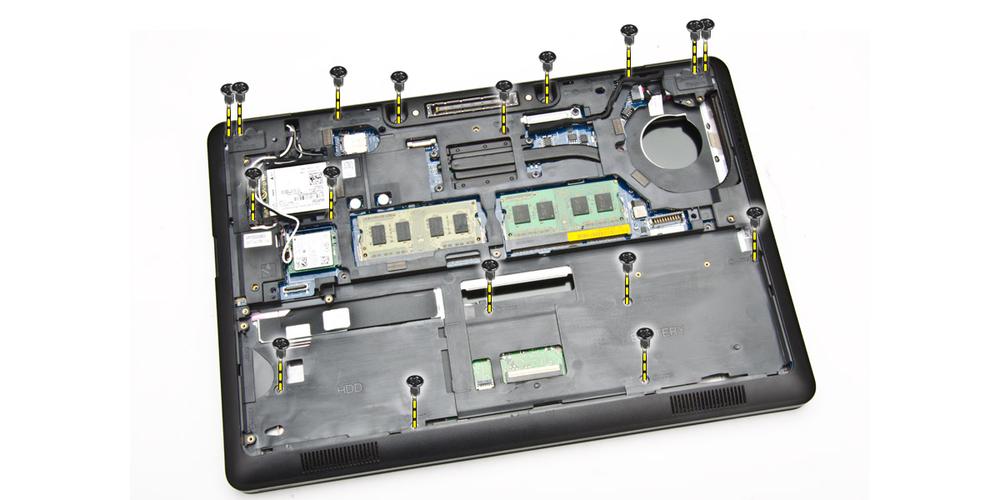

步骤 1：准备工作

1. 将设备屏幕朝下，放置在柔软的、不起毛的垫子上。
2. 取下设备底部的所有螺丝。Latitude 5250 的螺丝长度不同，请务必分类存放！ 通常会有几颗长螺丝（用于固定主板）和几颗短螺丝（用于固定键盘支架或硬盘仓）。

步骤 2：拆卸后盖（升级内存和硬盘）

对于 Latitude 5250，内存和硬盘仓位于后盖下方,这是最常见和最简单的升级。

1. 用塑料撬棒 从后盖的缝隙处轻轻撬开,通常从散热孔或标签边缘开始比较容易。

2. 沿边缘慢慢滑动 撬棒，分离后盖与中框的塑料卡扣。 Latitude 5250 的卡扣设计比较紧密，需要耐心,用力过猛可能导致卡扣断裂。

3. 完全分离后盖后，轻轻取下,后盖下面通常会有一层金属屏蔽罩。


   （图片来源网络，侵删）

4. 升级内存：

   • Latitude 5250 通常焊死了一根内存条，并提供一个 SO-DIMM 插槽供用户升级。
   • 找到那个可插拔的内存插槽（通常在靠近屏幕转轴的一侧）。
   • 拨开两侧的卡扣,内存条会自动弹起一个角度。
   • 取出旧内存条，将新内存条以相同角度插入，然后按下,直到卡扣自动扣紧。

5. 升级硬盘/SSD：

   • 硬盘仓通常由一个金属屏蔽罩覆盖,用螺丝固定。
   • 拆下屏蔽罩的螺丝,取下屏蔽罩。
   • 你会看到一个 M.2 2280 规格的 SSD,被一个小的金属支架固定着。
   • 拧下固定支架的螺丝，轻轻拔出 SSD。
   • 安装新 SSD 时，反向操作即可。注意 M.2 接口有方向性，插反了是插不进去的。

6. 安装后盖：

   • 确保所有部件都已归位,没有遗漏螺丝。
   • 将后盖对准中框，轻轻按压，听到“咔哒”声表示所有卡扣都已扣紧。
   • 拧回所有后盖螺丝。

步骤 3：完全拆机（进阶操作）

如果您需要更换主板、屏幕、清洁风扇或更换电池,需要进行更彻底的拆机。

1. 完成步骤 1 和 2：首先拆下后盖和所有内部螺丝。

2. 断开电池连接：

   • 找到主板上的电池连接器（通常是一个白色或黑色的插头，上面有拉片）。
   • 用指甲或撬棒轻轻抬起拉片，然后拔出连接器。这一步非常重要，可以防止在后续操作中意外短路。

3. 拆卸键盘/掌托：

   • 这是最复杂的一步，Latitude 5250 的键盘和中框是一体的。
   • 仔细观察键盘周围的缝隙,用塑料卡片或撬片小心地分离键盘和中框的卡扣。
   • 分离后，你会看到连接键盘的排线，通常会有一个小的卡扣，需要先向上抬起,然后才能拔出排线。
   • 将整个键盘/掌托组件移开,露出主板。

4. 断开所有其他连接器：

   • 你可以看到主板上的各种连接器，包括：
     • 屏幕排线（通常很脆弱,要格外小心）
     • 触摸板排线
     • 无线网卡天线（通常是两根细铜线,记住它们连接的位置）
     • 其他可能存在的连接器（如摄像头、指纹识别器等）
   • 务必记住每个连接器的位置和方向,最好拍照留念。
   • 按照和连接时相反的顺序（先开卡扣，再拔）逐一断开所有连接器。

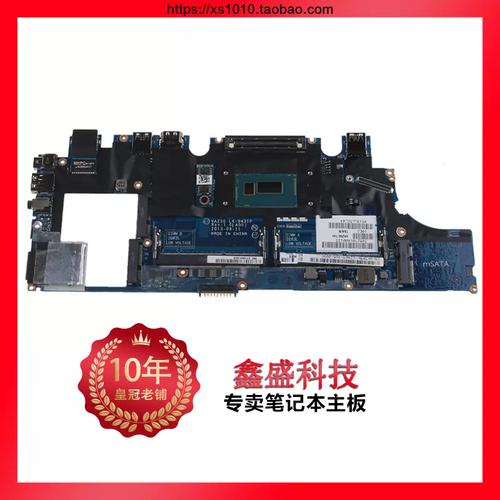

5. 拆卸主板：

   • 断开所有连接后,拧下固定主板的螺丝。
   • 轻轻抬起主板的一端，然后滑动一下,使其从机框中脱离。
   • 小心地取出整个主板。

6. 拆卸屏幕（如果需要）：

   • 屏幕通过几个螺丝固定在中框上,拧下这些螺丝。
   • 屏幕的转轴通常也连接在中框上,可能需要稍微活动一下才能取下。
   • 屏幕的排线从中框的插槽中拔出。

第三部分：拆机后的操作建议

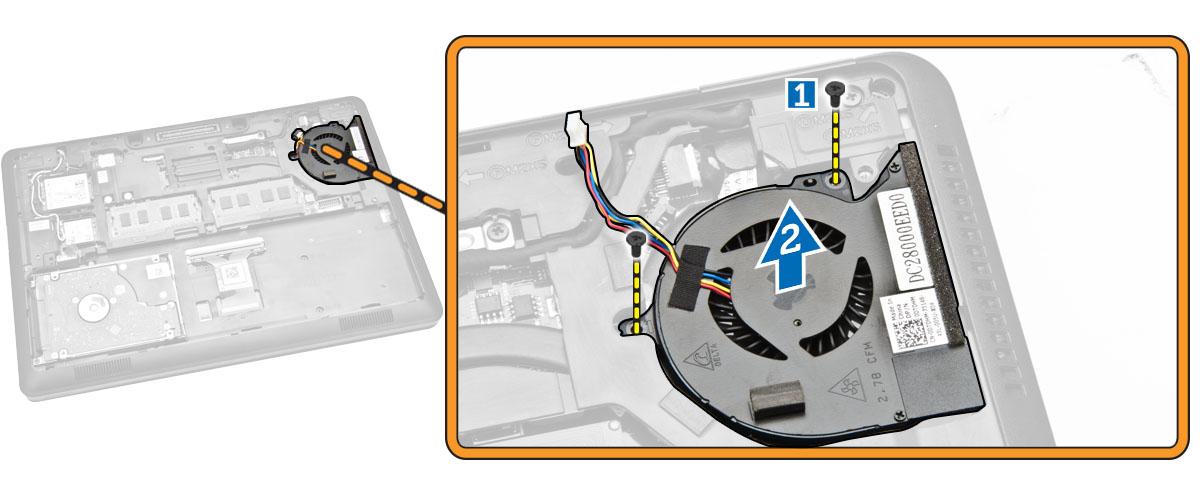

1. 清洁散热系统：

   • 这是拆机最常见的理由，使用小毛刷和吹气球（皮老虎）清理风扇叶片和散热鳍片上的灰尘。切勿用嘴吹,以免湿气损坏硬件。

2. 更换导热硅脂：

   CPU 和 GPU 的硅脂已经干涸，可以更换，使用异丙醇和无尘布清理掉旧的硅脂，然后涂抹新的、高质量的硅脂（如信越7921或酷冷至尊MX-4）。

3. 更换电池：

   Latitude 5250 的电池通常用胶水粘在机框上，需要用热风枪或吹风机（低档位）稍微加热软化胶水,然后用塑料撬棒小心地将其分离。

4. 安装与测试：

   • 按照与拆卸相反的顺序进行安装。
   • 在拧紧所有螺丝之前，可以先暂时合上设备，连接电源适配器开机测试,确保一切正常。
   • 如果设备无法开机，请立即断开电源,检查是否有排线松动或安装错误。

总结与警告

• 耐心是关键：Latitude 5250 结构紧凑，卡扣多,切勿使用蛮力。
• 螺丝管理：分类存放螺丝是避免安装错误的第一步。
• 排线脆弱：屏幕和键盘排线非常细小，拔插时要垂直用力,不要斜拉。
• 寻找指南：在动手前，强烈建议在 YouTube 或 iFixit 等网站上搜索 "Dell Latitude 5250 disassembly" 相关的视频或图文指南,视觉化的指导会非常有帮助。

祝您拆机顺利！
