ideapad 300s 拆机后内部结构如何？

⚠️ 重要注意事项

1. 失去保修：自行拆机会立即导致您的笔记本电脑失去官方保修资格。
2. 静电风险：人体静电可能损坏精密的电子元件，在操作前，请务必触摸金属物体以释放静电,或佩戴防静电手环。
3. 数据备份：在进行任何操作前,请备份所有重要数据。
4. 断开电源：确保电脑完全关机，并拔掉电源适配器，移除电池（如果可拆卸）。
5. 工具准备：准备一套合适的工具，特别是小尺寸的十字螺丝刀和塑料撬棒。切勿使用金属工具强行撬开塑料卡扣,以免造成永久性损坏。
6. 耐心细致：拆机过程需要耐心，仔细观察螺丝的位置和塑料卡扣的位置,避免暴力拆卸。

🛠️ 所需工具

• 十字螺丝刀：PH0 和 PH1 两种规格,用于拆卸不同大小的螺丝。
• 塑料撬棒/卡片：用于分离塑料外壳,避免划伤表面。
• 防静电手环（推荐）：防止静电损坏硬件。
• 磁性托盘（推荐）：用于分类存放螺丝,避免混淆。

📖 详细拆机步骤

第一步：准备工作

1. 将笔记本电脑关机,拔掉电源适配器。

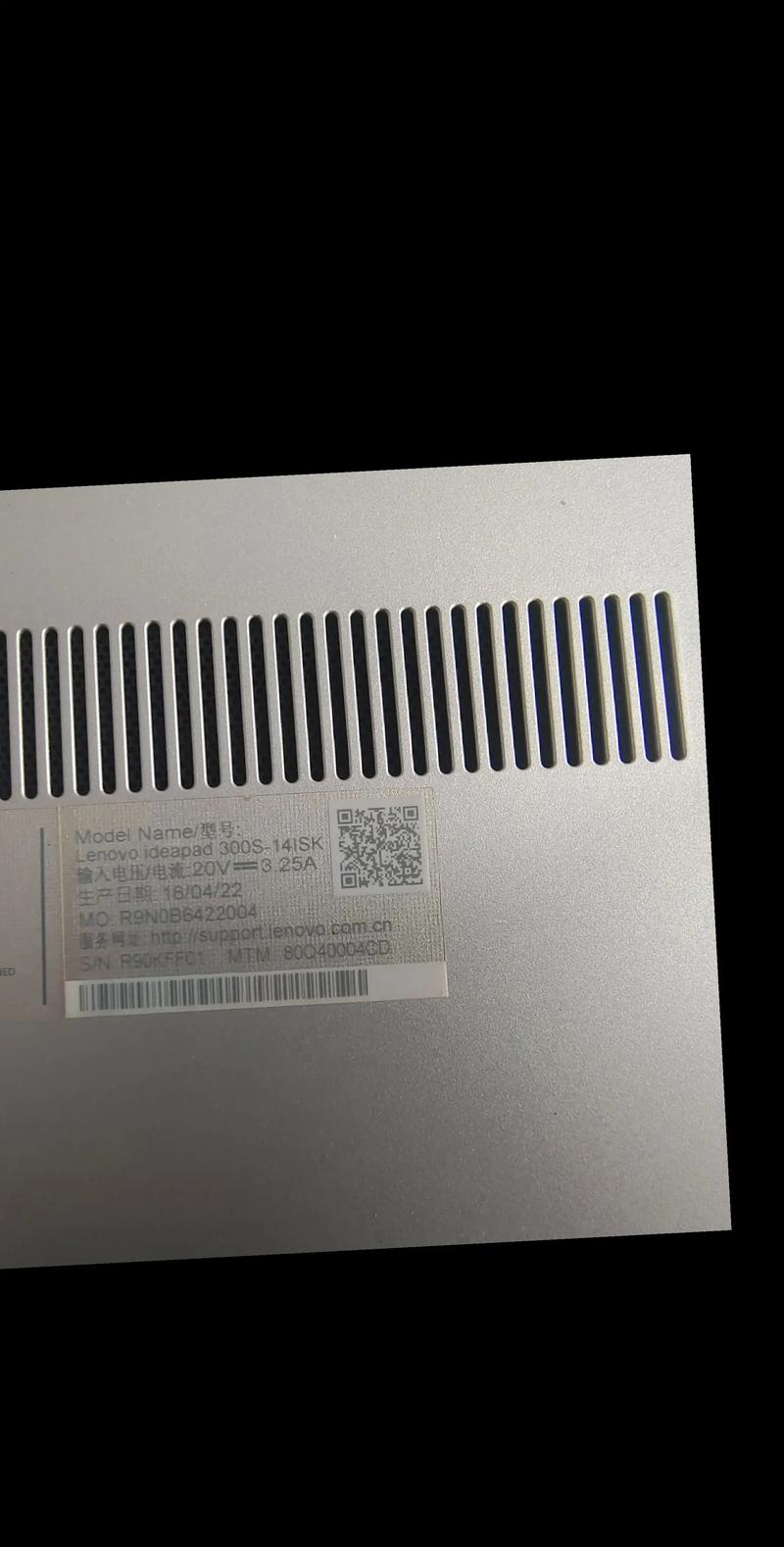

2. 翻转笔记本,将底部朝上。
3. 取下电池（如果设计为可拆卸），对于 IdeaPad 300S，电池通常是内置的，这一步可以跳过,但需要确保整机断电。

第二步：拆卸后盖

1. 观察螺丝：仔细观察笔记本底部的所有螺丝，您会发现有些螺丝较长，有些较短，有些甚至隐藏在橡胶脚垫或标签下方。务必将不同长度的螺丝分开放置，因为它们用于固定不同的部件,装错可能导致损坏。
2. 移除橡胶脚垫：用热风枪或吹风机稍微加热橡胶脚垫，然后用撬棒小心地将其撬起,下面通常隐藏着螺丝。
3. 卸下所有螺丝：拧下底部的所有螺丝,记住它们的位置和长度。
4. 分离后盖：
   • 从后盖的缝隙处,将塑料撬棒插入。
   • 沿着缝隙缓慢、均匀地滑动撬棒，分离后盖和机身，后盖通常由许多塑料卡扣固定,需要逐一解开。
   • 特别注意转轴处，这里的卡扣可能更紧,需要更加小心。
   • 分离时，请断开连接屏幕排线的线缆（如果设计允许从底部拆卸后盖再打开屏幕）。

第三步：移除键盘和掌托

对于 IdeaPad 300S 这类机型，通常需要先移除键盘和掌托，才能看到内部的内存、硬盘等主要部件。

1. 断开排线：在掌托下方，您会看到连接到主板的各种排线，包括触摸板排线、电源按钮排线、摄像头排线等，用撬棒小心地掀起排线锁扣，然后拔出排线。操作务必轻柔，不要用力拉扯排线本身。
2. 移除键盘：
   • 通常有 2-4 个固定螺丝在键盘下方,拧下它们。
   • 将键盘轻轻向上抬起，然后翻转过来,放在掌托上。
   • 断开键盘的排线（通常位于键盘背面）。
3. 移除掌托/上盖：
   • 拧下固定掌托的所有螺丝。
   • 用撬棒从边缘开始,小心地分离掌托和机身框架。
   • 同样，注意内部的排线，在完全移除掌托前,将所有排线断开。

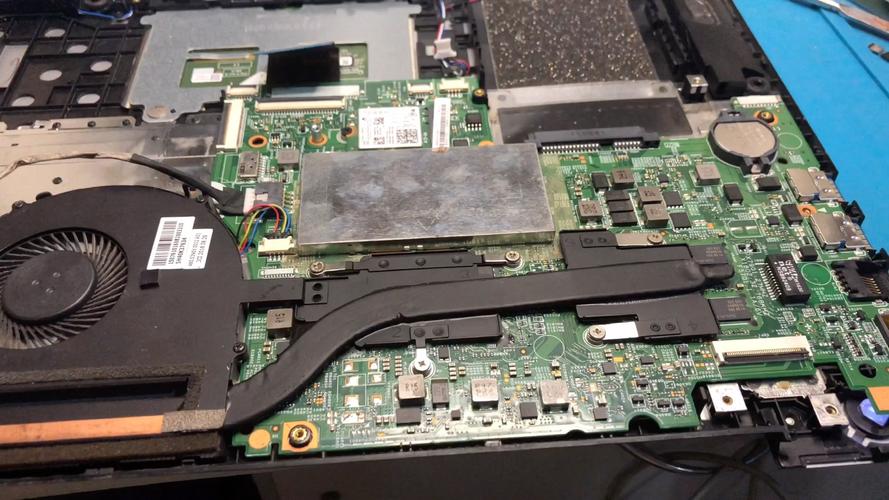

第四步：访问内部主要组件

您已经可以看到笔记本的“内脏”了。

1. 内存条升级

   • 内存条通常被两端的金属卡扣固定。
   • 同时向外拨动两端的卡扣,内存条会自动弹起一个角度。
   • 然后即可将内存条拔出。
   • 安装新内存时，以约 30 度角插入金手指，然后向下按压,直到两端的卡扣自动扣住。

2. 硬盘/固态硬盘 更换

   • IdeaPad 300S 通常使用 2.5英寸的机械硬盘或 mSATA 接口的固态硬盘。
   • 找到硬盘托盘,通常由几颗螺丝固定。
   • 拧下螺丝,将硬盘托盘连同硬盘一起取出。
   • 如果是 mSATA SSD，通常会有一个小的固定支架，拧下支架上的螺丝即可取出 SSD。
   • 注意接口方向：安装新硬盘时，对准接口，平稳推入,然后拧紧固定螺丝。

3. 无线网卡更换


   （图片来源网络，侵删）
   • 无线网卡通常在屏幕转轴附近,由一根天线线和一颗螺丝固定。
   • 先拧下固定螺丝,然后网卡会自动弹起。
   • 拔出天线线（注意区分主副天线，通常标记为 "MAIN" 和 "AUX" 或黑白两色）。
   • 安装新网卡时，先将天线线接好，再插入卡槽,最后拧上螺丝。

4. 散热模块清洁/更换硅脂

   • 如果您是为了清灰或更换硅脂,这是最常见的操作。
   • 断开风扇的排线。
   • 拧下散热模块（风扇+散热铜管）的固定螺丝。
   • 小心地取下散热模块。
   • 用无水酒精和高纯度棉签或纸巾，彻底清理掉 CPU 和 GPU 芯片上的旧硅脂。
   • 在 CPU 和 GPU 核心中心,挤出绿豆大小的硅脂。
   • 将散热模块原样装回，确保螺丝按顺序拧紧,以保证散热效果。

第五步：重新组装

1. 反向操作：按照拆卸的相反步骤进行组装。
2. 检查排线：在安装每一层部件前,确保所有排线都已正确连接并锁好。
3. 对齐卡扣：安装后盖和掌托时，确保所有塑料卡扣都对齐，然后均匀用力按压,使其完全闭合。
4. 拧紧螺丝：将所有螺丝按照之前分类的位置和长度拧回。不要过度拧紧,以免损坏塑料螺丝孔。

🔍 常见问题与解决方法

• 问题：后盖打不开,感觉很紧。

  • 解决：检查是否所有螺丝都已拧下，特别是隐藏的螺丝，在缝隙处多涂抹一些撬棒,均匀用力。

• 问题：排线拔断了。

  • 解决：这是最常见也最糟糕的错误，操作时一定要先掀起锁扣，再捏住排线头部的黑色塑料部分拔出，如果不幸弄断,可能需要更换新的排线或寻求专业维修。

• 问题：开机后没有显示,或无法开机。


  （图片来源网络，侵删）
  • 解决：很可能是某个排线没有插好，或者内存条没有安装到位,请重新检查所有连接和部件。

• 问题：散热问题依旧。

  • 解决：检查散热模块是否安装到位，螺丝是否拧紧,硅脂涂抹是否均匀或过多。

希望这份详细的指南能帮助您成功完成 IdeaPad 300S 的拆机,祝您操作顺利！
