ThinkPad E430拆机步骤是怎样的？

这份指南将为您提供一份详细、分步的 ThinkPad E430 拆机教程，包括准备工作、拆解步骤、注意事项和常见问题。

拆机前准备与注意事项

准备工作：

1. 工具：

   • 十字螺丝刀 (PH0 和 PH1)： E430 大部分螺丝是十字的，建议准备两种尺寸，PH0 更精细，PH1 用于较大螺丝。
   • 塑料撬棒/卡片： 非常重要！用于撬开卡扣，避免损伤塑料外壳。
   • 防静电手环： 强烈推荐，操作主板等精密电子元件时，可以有效防止静电损坏。
   • 磁吸螺丝盘或小盒子： 用于分类存放不同大小和位置的螺丝，避免混淆。
   • 软布/垫子： 铺在工作台上，防止刮花C面。

2. 环境：

   • 选择一个干净、光线充足、平整的桌面。
   • 确保电脑完全关机，并拔掉所有外接电源适配器。
   • 如果笔记本电池可以拆卸（E430 的后盖电池是可拆卸的），请将其取下，如果是内置电池（部分型号），请在断电后静置几分钟。

注意事项：

• 断电断电断电！ 重要的事情说三遍，安全第一。
• 耐心细致： ThinkPad 的卡扣设计非常精密，切勿使用蛮力，否则很容易损坏卡扣或外壳。
• 记录顺序： 最好用手机拍照记录下每一步的螺丝位置和部件连接方式，方便后续安装。
• 螺丝分类： E430 的螺丝长度和位置各不相同，混装可能会导致装回去时顶穿主板或外壳。

ThinkPad E430 详细拆解步骤

第一步：拆卸后盖（D面）和内存/硬盘仓

这是最简单的一步,也是我们升级内存和硬盘的第一步。

1. 将笔记本翻过来,D面朝上。
2. 你会看到后盖上有几个橡胶脚垫,用撬棒小心地将其揭开，下面通常藏着固定后盖的十字螺丝。
3. 用 PH0 螺丝刀拧下所有后盖螺丝。注意： 有些螺丝可能被隐藏在脚垫下方，还有一些是较长或较短的，务必分类存放。
4. 拧下所有螺丝后,将后盖稍微抬起，后盖是通过塑料卡扣固定的，需要用塑料撬棒沿着边缘慢慢撬开，同时用手轻轻拉开。

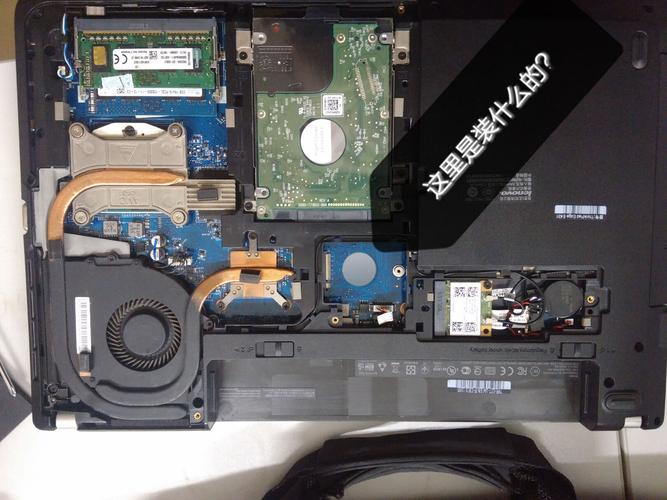

5. 成功取下后盖后,你就可以看到：
   • 内存条插槽： 通常有两个插槽，可以轻松加装或更换内存条。
   • 硬盘仓： 一个较大的金属盖板，下面是机械硬盘或固态硬盘。
   • 无线网卡： 通常位于内存插槽附近，有一根天线连接。
   • CMOS 电池： 很小的一块圆形电池，用于维持BIOS设置。

第二步：拆卸键盘和掌托（C面）

这一步是拆解内部核心部件的关键。

1. 取下键盘：

   • 翻回C面,键盘是通过几个塑料卡扣固定在框架上的。
   • 从键盘上方的缝隙开始,用塑料撬棒小心地从上往下撬，听到“咔哒”声表示卡扣已松开。
   • 撬开所有卡扣后,键盘就可以向上抬起。
   • 注意： 键盘下面有一条排线连接到主板上，抬起键盘后，先将排线轻轻拔出，才能完全取下键盘，拔排线时，先挑起排线插槽两侧的小卡扣，然后水平抽出排线，不要用力拉扯。

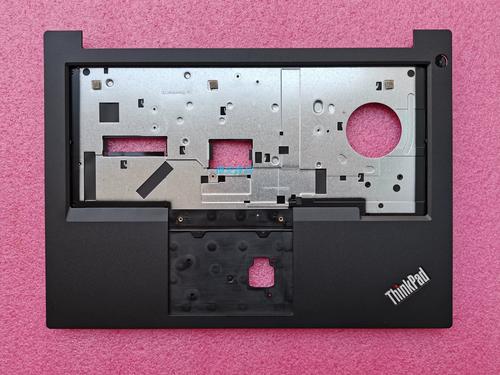

2. 取下掌托/触摸板：


   （图片来源网络，侵删）
   • 取下键盘后,你就能看到掌托的边缘和螺丝，掌托也是通过螺丝和卡扣固定的。
   • 拧下固定掌托的所有螺丝（通常在掌托的角落和边缘）。
   • 拧下螺丝后,同样用塑料撬棒沿着掌托边缘小心撬开卡扣，取下掌托。
   • 注意： 触摸板也有一条排线连接到主板，和键盘一样，需要先拔掉排线才能取下整个掌托。

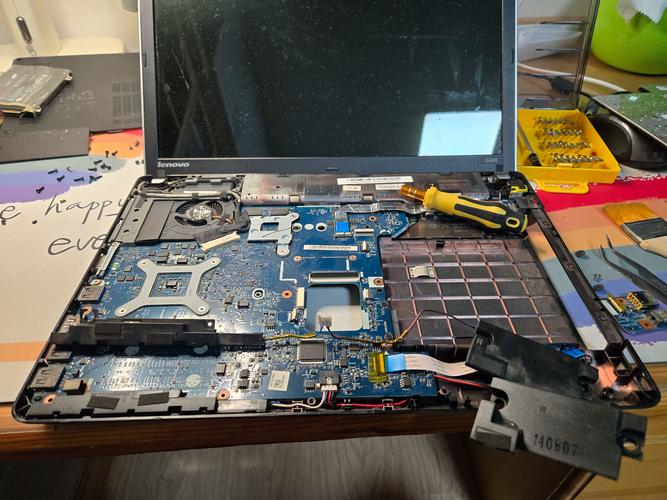

第三步：拆卸主板和其他部件

你可以看到内部的核心组件了。

1. 断开所有连接：

   • 在取下主板之前,请先断开所有连接线，这包括：
     • 电源开关排线
     • 摄像头排线（如果有的话）
     • 无线网卡天线（有两根，记住哪根是主天线，通常连接在标有 "MAIN" 或黑点的接口上）
     • 其他可能存在的排线

2. 拆卸主板：

   • 主板是通过多个螺丝固定在机身上的,仔细观察并拧下所有固定主板的螺丝。
   • 有些螺丝可能藏在金属支架的下面。
   • 拧下所有螺丝后,主板就可以被轻轻抬起，注意主板下方可能还有连接线，确保所有线都已断开。
   • 小心地将主板从机箱中滑出。

3. 拆卸散热模块（风扇、散热片、铜管）：

   • 如果你的目的是清灰或更换硅脂,现在可以拆卸散热模块。
   • 拔掉风扇的电源线。
   • 然后拧下固定散热片和铜管的螺丝。注意： 散热螺丝通常有固定的拧紧顺序，对角线顺序拧松和拧紧，以确保压力均匀，避免主板变形，拍照记录顺序是个好习惯。
   • 取下散热模块后,就可以清理风扇灰尘，并更换新的导热硅脂了。

4. 拆卸其他部件（可选）：

   • 光驱： 如果需要更换或移除光驱，拧下光驱侧面的固定螺丝，然后向外推出即可。
   • 内置电池（部分型号）： 如果你的 E430 是内置电池，通常在主板的角落，用几个螺丝固定，断开连接线后即可取下。

清灰、升级与安装

• 清灰： 使用软毛刷、吹气球（皮老虎）或压缩空气罐清理风扇、散热鳍片和机箱内部的灰尘，注意不要用嘴吹，以免哈气导致潮湿。
• 换硅脂： 用无水酒精和高纯度棉签擦掉CPU和GPU芯片上旧的硅脂，然后涂上适量新的硅脂。
• 升级内存/硬盘： 在第一步中我们已经看到了内存和硬盘仓，安装新内存或新硬盘（建议使用2.5英寸SATA接口的SSD）非常简单，对准插槽，插入并拧紧螺丝即可。

安装回原（逆序操作）

安装过程是拆解的逆序操作,请务必小心。

1. 先安装散热模块,严格按照对角线顺序拧紧螺丝。
2. 将主板小心地放回机箱,对准接口和螺丝孔，拧紧所有固定螺丝。
3. 连接所有之前断开的排线（触摸板、摄像头、电源开关等）。
4. 安装掌托和键盘,确保卡扣都正确扣合，然后拧上螺丝。
5. 安装后盖,拧上所有螺丝，并贴回橡胶脚垫。

常见问题与解决方案

• Q: 拧螺丝时很紧，感觉要拧断了怎么办？

  • A: 停止！ 检查是否是十字对错了，或者螺丝型号不对，不要使用蛮力，否则螺丝会滑丝，更难处理，可以尝试用更紧合的螺丝刀头，或者滴一点点酒精在螺丝口，让它润滑一下。

• Q: 撬开后盖时感觉很紧，怕弄坏怎么办？

  A: 这是正常的，从多个角度同时用撬棒轻轻施力，并用手辅助拉开，卡扣设计就是为了牢固，所以需要耐心。

• Q: 安装回去后，触摸板或键盘失灵了？

  A: 很大概率是排线没有插好或者插反了，重新拆开检查排线，确保插头完全插入，并且卡扣已经扣紧。

• Q: 开机后屏幕不亮，但风扇转？

  A: 可能的原因很多：内存条接触不良、排线没插好、主板短路等，重点检查内存条是否插紧，所有排线是否连接正确。

希望这份详细的指南能帮助你顺利完成 ThinkPad E430 的拆机！祝你操作顺利！
