拆机前准备与注意事项
准备工作：
（图片来源网络，侵删）
-
工具：
- 螺丝刀： 您需要一套精密螺丝刀，主要包括 PH0 和 PH1 的十字螺丝刀，E540 大量使用这种小螺丝。
- 塑料撬棒/卡片： 用于分离塑料卡扣，避免划伤机身。
- 防静电手环： 强烈推荐！在操作主板、内存等敏感电子元件时，可以有效防止静电损坏。
- 容器： 用来分类存放拆下来的不同长度和类型的螺丝，避免混淆。
-
环境：
- 选择一个光线充足、干净整洁、平坦的工作台。
- 确保工作台表面柔软（如铺一块布），防止划伤笔记本外壳。
重要注意事项：
- 断开所有电源： 拆机前务必 完全关机，并 拔掉电源适配器，如果可能，最好取下内置电池。
- 静电防护： 人体静电是电子元件的无形杀手，务必佩戴防静电手环，并触摸金属物体释放静电。
- 记录与拍照： 每拆下一部件前，先用手机拍下当前状态，特别是排线的连接方式，螺丝也要分开放置，因为不同位置的螺丝长度不同，装错可能导致部件损坏或无法合上。
- 力度适中： ThinkPad 的卡扣设计精密，需要用巧劲，如果某个部件很紧，不要强行撬开，检查是否有遗漏的螺丝。
ThinkPad E540 详细拆解步骤
ThinkPad E540 的设计相对模块化，拆解顺序通常是从外到内，先移除所有外部可拆卸部件，再打开后盖。
（图片来源网络，侵删）
第一步：移除外部部件
-
电池：
- 翻到笔记本背面,找到电池仓。
- 拧下固定电池仓盖板的 2颗 PH0 螺丝。
- 向后滑动电池仓盖板,将其取下。
- 拧下固定电池排线的 1颗 PH0 螺丝（通常很小）。
- 轻轻撬起电池排线的锁扣,然后拔出排线，电池即可取出。
-
内存仓盖：
- 在背面找到内存仓盖,上面通常有内存标志。
- 拧下 2颗 PH0 螺丝，直接取下盖板即可看到内存条，这是升级内存最简单的入口。
-
光驱（如果装有）：
- 在背面找到光驱位,拧下固定光驱的 1颗 PH0 螺丝。
- 将光驱从侧面斜向推出。
第二步：打开后盖（D面）
这是最关键的一步,需要移除整个底壳。
（图片来源网络，侵删）
-
移除所有底壳螺丝：
- 翻到背面,仔细观察并拧下 所有 的螺丝，E540 的螺丝数量较多（通常有15-20颗），且长度不一，务必分类存放。
- 特别注意： 螺丝附近可能会有 图标，
- 一个圆圈加一个叉 (Ⓧ)：表示这是塑料卡扣，拧松后即可，无需完全拧下。
- 一个带闪电的符号：表示这是天线螺丝，拧下后天线会跟着螺丝一起走，要小心处理。
- 有些螺丝可能藏在脚垫或标签下面,需要仔细检查。
-
分离后盖：
- 所有螺丝拧下后,将笔记本翻回正面（A面朝上）。
- 使用塑料撬棒,从 转轴附近 或 后盖边缘 开始，小心地撬开卡扣，ThinkPad 的卡扣很紧，需要耐心。
- 沿着边缘慢慢移动,逐一分离卡扣，可以配合卡片轻轻划开缝隙。
- 警告： 后盖与主板之间连接着 键盘排线、触摸板排线、无线网卡天线 等多条细线，在完全分离前，不要用力抬起后盖！
-
断开内部排线：
- 当后盖能抬起一定角度后,仔细观察内部连接。
- 键盘排线： 在主板键盘接口处，有一个小黑色卡扣，向上抬起约90度，即可轻松拔出排线。
- 触摸板排线： 同样在主板的接口处，有一个小卡扣，向上抬起拔出。
- 无线网卡天线： 天线通常是两根很细的白色线头，通过白色塑料卡扣固定在无线网卡上，轻轻拔下卡扣，然后取下天线，记住哪根是主天线（通常连接到标有 "MAIN" 或 "2" 的焊点），哪根是辅天线。
- 摄像头排线（如果装有）： 位置在屏幕转轴附近，结构和键盘排线类似，抬起卡扣拔出。
-
取下后盖：
所有排线和天线都断开后,就可以将整个后盖完全取下了。
第三步：访问内部主要组件

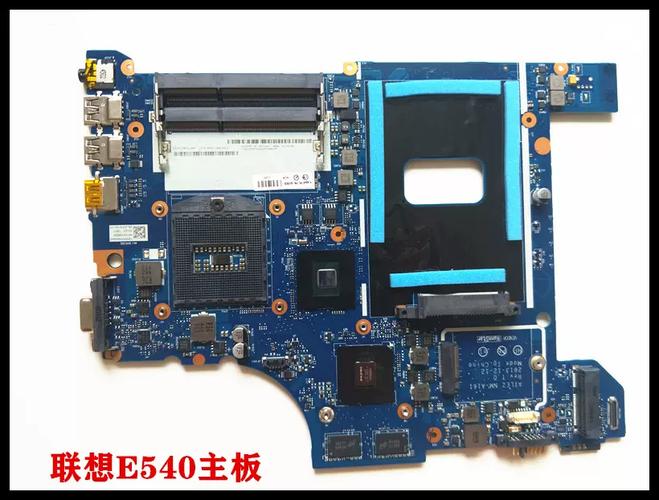

主板、散热模组、硬盘等核心部件都暴露出来了。
-
散热模组：
- 拧下固定散热风扇和散热片的 4颗 PH0 螺丝。
- 先拔掉风扇的电源排线。
- 取下散热模组,如果只是清灰，可以先用吹气球或毛刷清理风扇和散热鳍片，如果更换硅脂，需要将散热片从CPU/GPU上取下（注意别弄弯散热鳍片），用无水酒精和纸巾擦掉旧硅脂，涂上新的。
-
内存升级：
- 如果之前只从内存仓升级,现在可以直接看到内存条。
- 拔出两边的金属卡扣,内存条会自动弹起，即可取出。
-
硬盘升级/更换：
- E540 通常使用 5英寸机械硬盘 或 SATA固态硬盘。
- 拧下固定硬盘托架的 4颗 PH0 螺丝。
- 拔掉硬盘数据线和电源排线。
- 取出硬盘托架,将新硬盘装入托架，拧好螺丝，再反向装回即可。
-
无线网卡/蓝牙升级：
- 找到无线网卡（通常在内存条附近或角落）。
- 拔掉两根天线（如果之前没拔）。
- 拧下固定无线网卡的 1颗 PH0 螺丝。
- 将无线网卡以约45度角拔出插槽,然后换上新的。
-

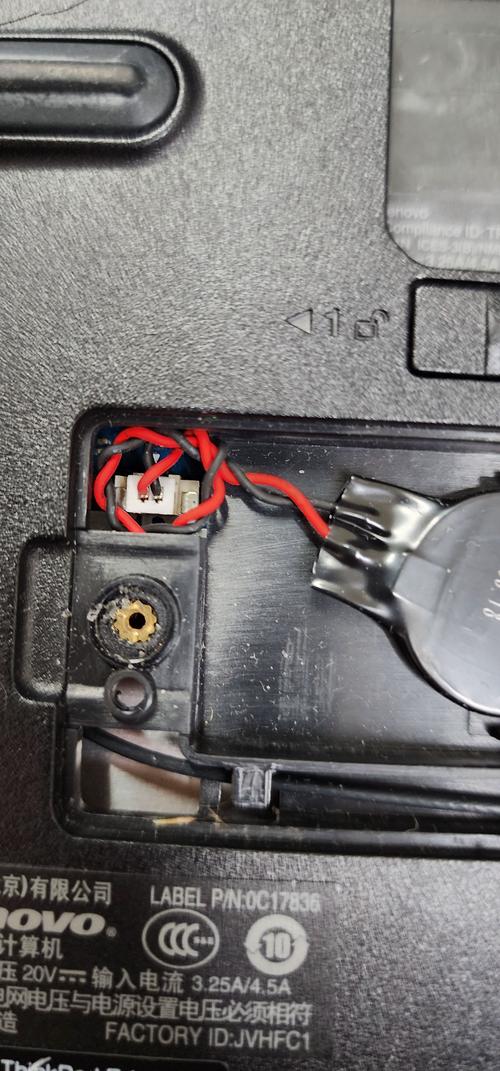

CMOS电池（主板电池）：
- 位置在主板靠近内存或触摸板的地方,是一个银色的纽扣电池。
- 拔掉连接主板的排线,即可取下，主要用于清除BIOS密码或恢复BIOS设置。
常见的升级方向
ThinkPad E540 升潜空间还是很不错的：
-
内存：
- 支持类型： DDR3L 1600MHz。
- 最大容量： 官方支持 16GB (8GB x 2)。
- 升级建议： 如果是4GB或8GB，升级到双通道16GB可以显著提升多任务处理能力和整体流畅度。
-
硬盘：
- 接口： 标准 2.5英寸 SATA 接口。
- 升级建议： 这是最能提升体验的升级！将原来的机械硬盘换成 SATA固态硬盘，可以开机速度、软件加载速度、文件读写速度提升数倍，让老电脑焕发新生，建议选择 240GB 或 480GB 以上的 SSD。
-
无线网卡：
- 原装： 通常为 Intel Centrino Wireless-N 2230 (仅支持 2.4G Wi-Fi)。
- 升级建议： 可以更换为支持 5G Wi-Fi 和蓝牙 4.0 的型号，如 Intel 7260, 8260, 8265 等，需要确认笔记本的天线是否是双频天线（通常原装天线都是，但最好检查一下）。
-
屏幕：
- 接口： E540 使用 LVDS 接口屏幕。
- 升级建议： 可以更换分辨率更高的屏幕（如从 1366x768 换到 1920x1080），但需要确保屏幕排线的接口是兼容的（通常是 30-pin 或 40-pin）。
组装与测试
- 反向操作： 组装过程就是拆解的逆过程，确保所有排线都正确插入并扣好卡扣，所有螺丝都拧回原位（特别是长短不一的螺丝）。
- 初步测试： 在完全合上后盖之前，可以先连接电源适配器，开机测试一下屏幕、键盘、触摸板、Wi-Fi等基本功能是否正常。
- 最终合装： 确认无误后，合上后盖，对齐卡扣，轻轻按压，确保所有卡扣都扣紧。
- 上好所有螺丝。
拆机升级 ThinkPad E540 并不难，只要细心、耐心，按照步骤来，完全可以自己完成，祝您升级顺利！
