iPod touch 4拆机后内部结构如何？

⚠️ 重要警告：拆机有风险！

• 保修失效： 拆开你的 iPod Touch 4 将立即使其失去官方保修资格。
• 损坏风险： 这款设备非常老旧，内部元件脆弱且容易损坏，操作不当可能导致屏幕破裂、电池鼓包、排线断裂等问题,使其无法修复。
• 静电风险： 人体静电可能会烧毁精密的电子元件，请务必在干燥、防静电的环境下操作,并佩戴防静电手环。

如果你已经了解并愿意承担这些风险,那么请继续阅读。

拆机前的准备工作

所需工具

由于 iPod Touch 4 采用非常特殊的卡扣式设计,你需要专门的工具：

• 必备工具：

  • iPod 拆机工具包： 这是必须的，淘宝或亚马逊上可以买到，通常包含：
    • 塑料撬棒/撬片： 用于撬开卡扣,避免金属工具划伤外壳。
    • 吸盘： 用于吸住屏幕,辅助分离。
    • 塑料卡片/撬片： 用于分离屏幕和中框。
  • 防静电手环： 强烈推荐,防止静电损坏主板。
  • 小型十字螺丝刀： 用于拆卸电池连接排线等位置的螺丝（部分型号可能需要）。
  • 镊子： 用于夹取微小的螺丝和排线。

• 可选但推荐：


  （图片来源网络，侵删）
  • 热风枪/吹风机： 用于软化屏幕和中框之间的胶水,大大降低分离难度和损坏风险。
  • 加热台： 如果有条件,可以更均匀地加热后盖。
  • 备件： 如果你拆机是为了更换屏幕或电池,请确保你已经准备好新的备件。

操作环境

• 在一个干净、明亮、干燥的桌子或工作台上进行。
• 铺上防静电垫或柔软的布料,防止零件刮伤或丢失。
• 准备一个小盒子或磁吸盘,用于分类存放拆下的螺丝和零件。

拆机步骤详解 (iPod Touch 4 的特殊结构)

iPod Touch 4 的后盖和中框是通过一圈内部的塑料卡扣固定的，而不是螺丝,这是其拆机最关键也最困难的一步。

步骤 1：准备工作

1. 关机并断开连接： 确保 iPod Touch 4 已完全关机。
2. 移除屏幕保护膜和贴纸（如有）。
3. 加热（强烈推荐）：
   • 使用热风枪或吹风机，调至中低档，在屏幕边缘和中框接缝处均匀地加热 30秒到1分钟。
   • 目的是软化屏幕和中框之间密封用的胶水，让卡扣更容易脱离,同时减少屏幕碎裂的风险。
   • 注意： 不要离得太近，也不要在一个点加热过久,以免损坏屏幕或内部元件。

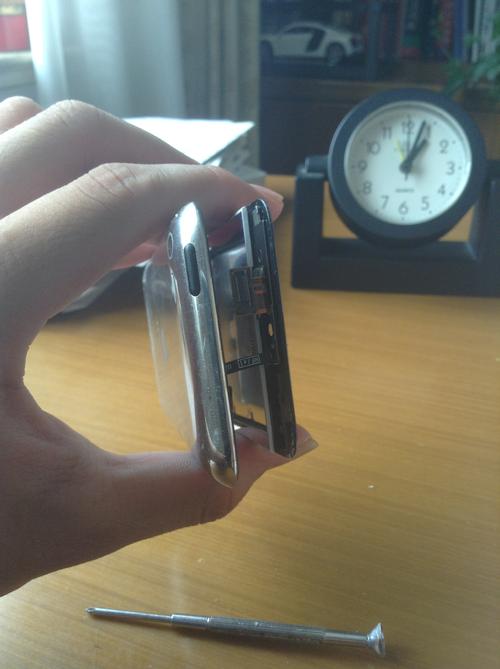

步骤 2：分离屏幕和中框

这是整个拆机过程中最考验技巧和耐心的步骤。

1. 选择起始点： 从 iPod 顶部（有电源键和耳机孔的一端）或底部（有 Home 键和 Dock 接口的一端）开始，通常顶部和底部的卡扣较少,更容易入手。
2. 使用吸盘和撬棒：
   • 将吸盘吸附在屏幕上,靠近你选择的起始点。
   • 将一个塑料撬棒从屏幕边缘和中框的缝隙中轻轻插入。
3. 小心撬开：
   • 一手拉住吸盘,向外轻轻施力。
   • 另一手拿着撬棒，沿着屏幕边缘缓慢、均匀地滑动，依次“解开”卡扣，你会听到“咔哒、咔哒”的声音,这是卡扣脱离的声音。
   • 千万不要用蛮力！ 如果遇到阻力，换个方向再试,或者重新加热一下那个区域。
4. 完全分离：

   当所有卡扣都被解开时，屏幕就可以从金属中框上取下来了,屏幕仍然通过几根排线与主板连接着。

5. 断开排线：
   • 小心地抬起屏幕,你会看到连接到主板的几根非常细的排线。
   • 用镊子轻轻掀起排线插槽上的黑色小卡扣,然后就可以将排线拔出。
   • 注意： 排线很脆弱，拔出时要垂直于主板,不要左右摇晃。

步骤 3：取出主板和电池

1. 断开电池连接：
   • 屏幕取下后，电池就在最上面,你会看到电池连接到主板上的一根排线。
   • 同样，用镊子掀开该排线的黑色卡扣，然后将其拔出。这一步非常重要！ 必须先断开电池,否则在后续操作中可能造成短路。
2. 拆卸主板螺丝：

   主板被几颗小螺丝固定在金属中框上,用你的小十字螺丝刀将这些螺丝拧下并妥善保管。


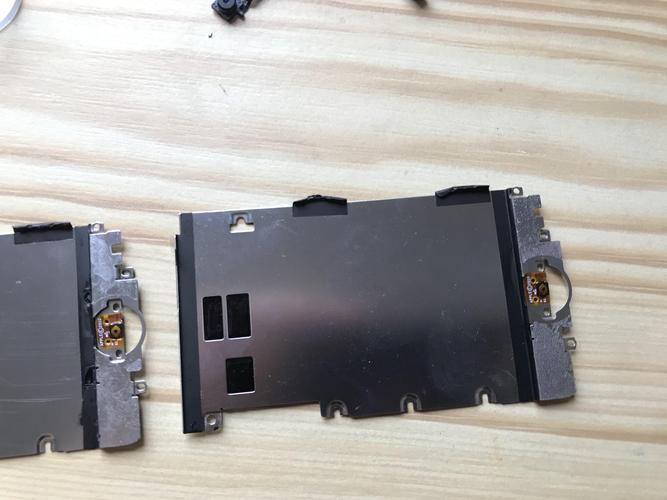

   （图片来源网络，侵删）
3. 取出主板：

   拧下螺丝后,主板就可以被轻松地从金属中框中取出来了。

4. 取出电池（可选）：

   电池是用非常强的胶水粘在中框上的，如果你想更换电池，需要用撬棒小心地从边缘慢慢将其撬下来，这个过程同样需要耐心，避免撬破电池（鼓包的电池有安全风险）。

常见维修场景及注意事项

• 更换屏幕： 按照上述步骤 1-3 操作，更换新屏幕后，将新屏幕的排线插回主板，合上中框时确保所有卡扣都“咔哒”一声扣好。
• 更换电池： 最大的挑战是拆下旧电池，务必使用专用工具（如 iOpener 或加热台）均匀加热，然后小心地用塑料撬棒和吸盘慢慢分离，强行撕扯会损坏中框，安装新电池时,同样需要在背面贴上新的双面胶或导热胶。
• 清理或更换 Home 键： Home 键位于主板上，更换相对简单,只需断开相关排线即可。

组装与测试

1. 反向操作： 按照拆卸的相反顺序进行组装。
2. 重新连接排线： 确保所有排线都插到位,并且黑色卡扣已经扣紧。
3. 对齐卡扣： 在合上屏幕和中框时，务必确保屏幕边缘完全对齐中框，然后从中心向四周轻轻按压，直到所有卡扣都复位，如果强行按压,可能会导致卡扣断裂。
4. 测试： 在完全组装好之前，可以先连接充电器或连接电脑，测试屏幕显示、触摸功能和 Home 键是否正常,确认无误后再最后合上。
5. 螺丝归位： 拧回所有螺丝，注意不要拧得太紧,以免滑丝或损坏主板。

iPod Touch 4 的拆机难度较高，主要难点在于其独特的卡扣式屏幕结构。强烈建议在拆机前观看相关的 YouTube 视频，搜索关键词 “iPod Touch 4 teardown” 或 “iPod Touch 4 screen replacement”,通过视频可以更直观地理解每一步的操作技巧。

祝你好运！希望你的维修过程顺利成功。
