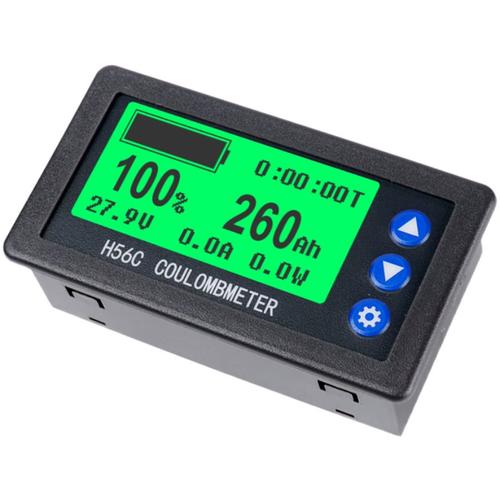

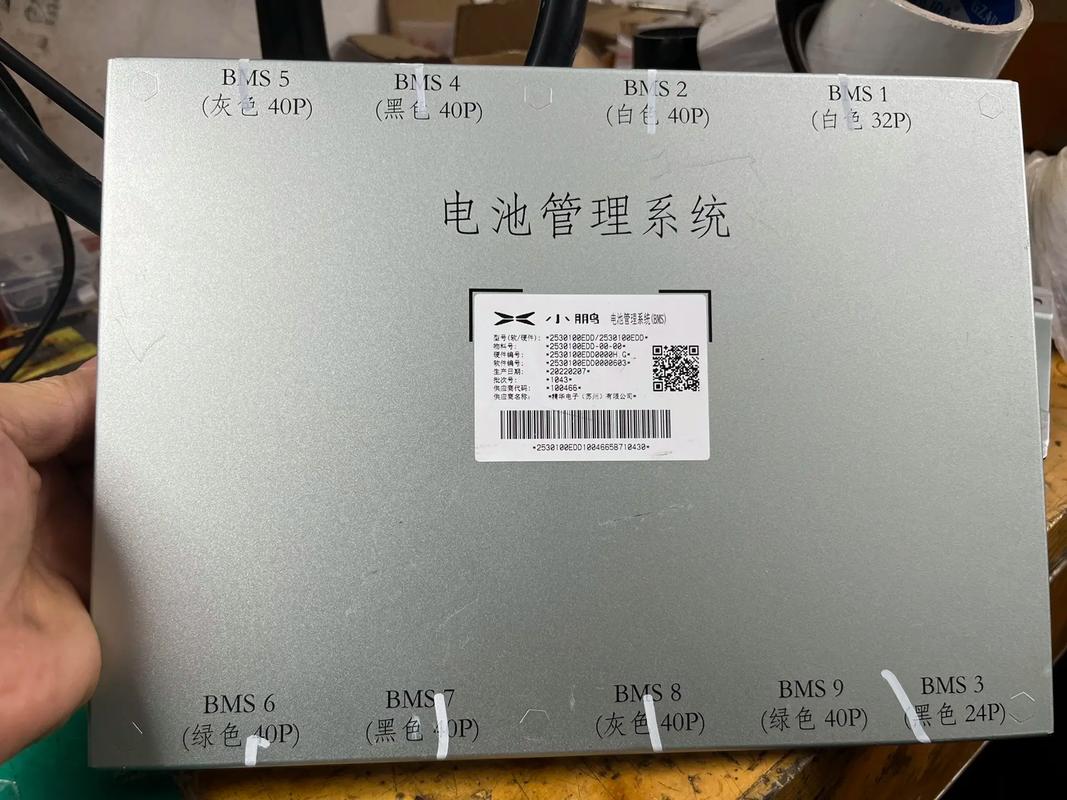

这不仅仅是一个简单的电量条,它是一个集成了电量监测、数据计算、通信接口和显示驱动于一体的综合性电子模块,它的核心目标是精确、可靠、智能地向用户反馈电池的剩余电量。

(图片来源网络,侵删)
核心功能
一个优秀的智能电池电量显示模块通常具备以下功能:
-
精确电量监测:
- 核心任务: 实时测量电池的电压和电流。
- 关键点: 电压是最基本的参数,但仅凭电压判断电量在电池放电曲线的平坦段(如锂电池的3.0V-4.2V)非常不准。库仑计是智能模块的关键技术,它通过持续积分电流来计算电池净电荷的流入和流出,从而得出更精确的电量百分比(State of Charge, SoC)。
-
电量算法处理:
- 电压补偿: 根据电池温度,修正电压读数,因为电压会随温度变化。
- 电量计算算法: 结合库仑计数据和电压数据,并考虑电池老化、自放电等因素,通过算法(如卡尔曼滤波)计算出最准确的SoC。
- 健康状态估算: 估算电池的剩余容量(State of Health, SoH),即当前电池容量与出厂容量的比值,提醒用户电池是否需要更换。
- 剩余工作时间预测: 结合当前负载电流,估算电池还能使用多长时间。
-
状态显示:
(图片来源网络,侵删)- 可视化输出: 将计算出的电量数据,通过不同方式呈现给用户。
- 常见显示方式:
- LED 指示灯: 简单、直观,如四段式电量显示(25%, 50%, 75%, 100%)。
- LCD/数码管段码屏: 可以显示数字百分比或更丰富的图标。
- OLED/点阵屏: 可显示任意图形、文字,界面更美观、灵活。
- PWM 信号驱动: 输出一个方波信号,其占空比与电量成正比,可以用来外接一个简单的LED条形显示器。
-
通信与接口:
- 数字通信: 将电池的详细信息(电压、电流、SoC、SoH、温度等)通过数字总线传输给主控制器(如MCU)。
- 常用接口:
- I2C: 最常用,仅需两根线(SDA, SCL),连接方便。
- SPI: 速度更快,适用于需要高频数据更新的场景。
- UART/串口: 简单点对点通信,也常用于配置模块参数。
工作原理
一个典型的智能电池电量显示模块系统由以下几个部分组成:
- 电池: 能量来源。
- 电量计量芯片: 这是模块的“大脑”。
- 高精度ADC(模数转换器): 测量电池电压和负载/充电电流。
- 库仑计电路: 对电流进行积分运算。
- 内部MCU/协处理器: 运行复杂的电量算法(如库仑计+电压查表法+温度补偿)。
- 通信接口: 提供I2C/SPI等数字接口。
- 常见芯片型号: MAX17043/17048 (I2C接口,经典常用), BQ34Z100-G1 (I2C接口,功能强大), LTC2942/2943 (I2C/SPI接口)。
- 显示单元: 模块的“脸面”。
可以是独立的LED、LCD、OLED屏,也可以是电量计量芯片直接驱动的PWM输出。
- 主控单元 (可选):
在一些复杂系统中(如无人机、机器人),电量模块只负责计量,然后将数据通过I2C传给主MCU,主MCU再根据这些数据控制设备行为(如低电量报警、返航)或驱动更复杂的显示界面。
工作流程: 电池 → 电量计量芯片(采集电压/电流)→ 芯片内部算法计算SoC/SoH → 通过I2C/SPI将数据传给主控MCU,由MCU驱动显示; 或芯片直接通过PWM/GPIO驱动LED/LCD显示。
关键技术点
-
库仑计法:
- 原理:
电量变化 = 电流 × 时间,通过一个高精度、低阻值的采样电阻来检测电流,再对电流进行时间上的积分。 - 优点: 在电流稳定时,精度非常高。
- 缺点: 对电流测量的精度要求极高,采样电阻和运放的微小误差会随时间累积,导致电量“漂移”,需要定期用电池开路电压进行校准。
- 原理:
-
混合算法:
- 现代智能模块通常采用库仑计 + OCV(开路电压)的混合算法。
- 库仑计负责跟踪动态过程中的电量变化。
- OCV负责在设备静止(无电流)时,提供一个绝对准确的电量基准点,来校正库仑计的累计误差,这就像一个“锚点”,防止电量漂移。
-
温度补偿:
锂电池的电压平台会随温度变化而移动,低温时,同样的电量对应一个更低的电压,模块内置的温度传感器会测量电池温度,并在算法中补偿这一影响,保证不同温度下电量显示的准确性。
应用场景
智能电池电量显示模块无处不在:
- 消费电子: 智能手机、笔记本电脑、平板电脑、无线耳机、电动工具。
- 物联网设备: 智能门锁、传感器、追踪器、共享单车。
- 储能设备: UPS不间断电源、便携式电源(充电宝)、家庭储能系统。
- 交通工具: 电动自行车、电动汽车、无人机、电动滑板车。
- 医疗设备: 便携式监护仪、血糖仪等。
如何选择?
在选择或设计一个智能电池电量显示模块时,需要考虑以下几点:
- 电池类型: 模块是否支持你的电池化学特性(如锂离子、锂铁磷酸LiFePO4、铅酸等)?不同电池的电压曲线和算法完全不同。
- 精度要求: 对于医疗或工业设备,可能需要±1%的高精度;对于玩具,±5%可能就足够了。
- 显示需求: 需要简单的LED灯,还是复杂的OLED屏幕?这决定了模块是否需要集成显示驱动,还是需要外接显示屏。
- 接口类型: 你的主控制器支持哪种通信协议?I2C是最普遍的选择。
- 静态电流: 对于电池供电的设备,模块自身的耗电(静态电流)至关重要,选择一个低功耗的芯片可以显著延长待机时间。
- 功能集成度: 是否需要估算SoH(电池健康度)、预测剩余时间等高级功能?
设计实例 (以 MAX17043 为例)
假设你要为一个小型DIY项目设计一个智能电量显示。
-
硬件连接:
- 将锂电池的正负极连接到MAX17043的VBAT和GND引脚。
- 将MAX17043的SCL、SDA引脚连接到你主MCU(如Arduino)的对应I2C引脚。
- 将ALRT引脚连接到MCU的一个中断引脚,用于低电量报警。
- 如果需要,可以将
LBO引脚通过一个电阻和LED连接,作为简单的低电量物理指示。
-
软件编程 (Arduino示例):
- 安装
Adafruit_MAX1704X库。 - 初始化I2C通信,并配置MAX17043。
- 在主循环中,定期读取库仑计寄存器(
0x02)来获取电量百分比。 - 将读取到的百分比显示在串口监视器或OLED屏幕上。
- 可以设置一个阈值(如20%),当电量低于此值时,触发ALRT引脚或执行报警程序。
- 安装
#include <Wire.h>
#include "Adafruit_MAX1704X.h"
Adafruit_MAX17048 maxSensor;
void setup() {
Serial.begin(115200);
while (!Serial) {
delay(10); // wait for serial port to open
}
if (!maxSensor.begin()) {
Serial.println("Could not find a MAX17048 sensor, check wiring!");
while (1) {
delay(10);
}
}
Serial.println("Found a MAX17048 battery sensor!");
}
void loop() {
float cellVoltage = maxSensor.getVoltage();
float soc = maxSensor.getSoC();
Serial.print("Battery Voltage: "); Serial.print(cellVoltage); Serial.println(" V");
Serial.print("Battery Charge: "); Serial.print(soc); Serial.println(" %");
Serial.println();
delay(2000);
}
智能电池电量显示模块是现代电池供电产品的“眼睛”和“大脑”,它通过精密的测量和智能的算法,将抽象的电量状态转化为用户可理解的信息,极大地提升了用户体验和设备管理的智能化水平,从简单的指示灯到复杂的系统监控,其应用范围和重要性都在不断扩大。
