Android智能插座设计如何实现智能控制与安全？

项目概述

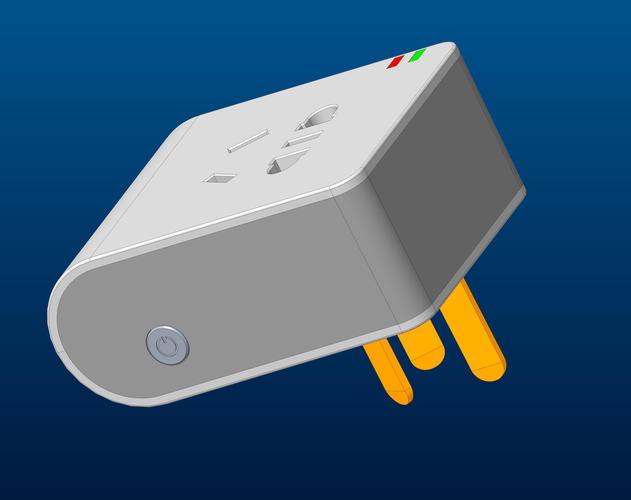

产品名称： 智慧方 / PowerLink / (自定) 产品定位： 一款简单易用、安全可靠、高性价比的Wi-Fi智能插座，旨在让传统家电智能化，实现远程控制、定时任务、能耗管理等,提升生活便利性和节能性。

核心功能设计

这是产品的灵魂,决定了用户为什么要买它。

基础控制功能

• 远程开关： 通过手机App随时随地控制插座的通断电。
• 手动开关： 插座本身保留物理按钮,方便不使用App时的直接操作。
• 状态同步： App界面的实时状态必须与插座物理状态保持一致，手动按下按钮后,App图标应立即更新。

定时与场景功能

• 定时开关：
  • 单次定时： 设置一个未来的时间点执行开/关操作（如：早上7点自动开启咖啡机）。
  • 循环定时： 设置周期性任务（如：工作日每天早上8点开，晚上6点关）。
• 倒计时开关： 设置一个时间段后自动关闭（如：给手机充电2小时后自动断电，防止过充）。
• 场景联动：
  • 创建场景： 用户可以将多个插座组合成一个场景。
  • 示例场景：
    • “回家模式”： 一键开启客厅灯、空调、电视。
    • “离家模式”： 一键关闭所有指定电器,并启动安防设备。
    • “观影模式”： 关闭主灯,开启氛围灯和投影仪。

高级与特色功能

• 能耗统计：
  • 实时功率显示（W）。
  • 累计电量统计（kWh）。
  • 历史数据查询（日/周/月/年）。
  • 价值： 帮助用户了解电费开销，发现高耗能电器,实现节能。
• 电量/功率阈值提醒：

  用户可设置功率上限，当电器功率超过该值时，App推送通知或自动断电，起到安全预警作用（如：电水壶干烧）。

• 固件远程升级：

  当发现软件漏洞或需要增加新功能时，可通过云端推送新固件到插座,用户一键升级。

• 语音控制：

  对接主流语音平台（如小爱同学、天猫精灵、Google Assistant、Siri）,实现语音控制。


  （图片来源网络，侵删）
• 家庭共享：

  支持将插座分享给家庭成员,共同管理。

• 儿童锁：

  在App上锁定插座的物理按键,防止儿童误触。

硬件设计方案

硬件是实现所有功能的基础。

核心选型

• 主控MCU (微控制器):
  • 选择： 建议选择集成Wi-Fi功能的SoC（System on Chip）。
  • 推荐方案：
    • ESP32系列 (ESP32-C3/D0WDQ6): 首选，性能强大，自带Wi-Fi和蓝牙，性价比高，社区支持完善,开发资源丰富。
    • RTL8710BN: 性价比高，方案成熟,但性能和生态略逊于ESP32。
• 继电器:
  • 功能： 核心执行部件,用于控制220V交流电的通断。
  • 选型要点：
    • 规格： 选择10A/250V AC的继电器，足以覆盖绝大多数家用小功率电器（空调、热水器等大功率电器不建议使用插座）。
    • 安全： 必须选择带光耦隔离的继电器模块，将高压部分与低压MCU控制部分完全隔离,确保安全。
    • 寿命： 选用优质继电器,确保开关次数达到10万次以上。
• 电源模块:
  • 功能： 将220V交流电转换为MCU和传感器所需的5V或3.3V直流电。
  • 选型要点：
    • 方案： 建议使用隔离式AC-DC模块电源（如明纬的ENP系列）,安全可靠。
    • 非隔离方案（如阻容降压）： 成本低，但安全性差,不推荐在DIY或产品中采用。
• 状态指示灯:
  • 功能： 提供直观的视觉反馈。
  • 设计： 至少需要一个双色LED（如红/绿），指示电源连接状态和继电器开关状态，可通过不同闪烁模式表示联网中、配网中、故障等状态。
• 物理按键:
  • 功能： 手动控制、复位、进入配网模式。
  • 设计： 一个高质量的轻触开关，长按5秒可恢复出厂设置（断开Wi-Fi连接，清除所有定时）。

电路设计

• PCB布局：
  • 强电与弱电分离： 高压区（继电器、AC输入）和低压区（MCU、电源模块）在物理上和电气上保持足够距离,防止干扰和电击风险。
  • 安全间距： 遵循安规标准，确保高压走线之间、高压与低压之间的爬电距离和电气间隙足够。
  • 继电器驱动： 使用三极管或MOSFET来驱动继电器线圈,并续流二极管保护MCU引脚。
• 结构设计：
  • 外壳： 使用V0级阻燃材料。
  • 插脚： 符合国家标准的插脚,确保与插座良好接触。
  • 散热： 继电器工作时会有一定热量，外壳设计需考虑散热孔,但又要防止用户手指触及内部元件。

安全认证 (极其重要)

• 如果是面向市场销售的产品，必须通过相关安全认证,否则无法上市。
• 国内： 3C认证 (China Compulsory Certificate)。
• 国际： CE (欧盟), FCC (美国), UL (美国) 等。
• 认证过程涉及电气安全、电磁兼容、材料等多个方面,是产品设计的重中之重。

软件设计方案

软件是智能插座的“大脑”和“交互界面”。

移动端App设计 (Android)

技术栈：

• 语言： Kotlin (首选) 或 Java
• 架构： MVVM (Model-View-ViewModel) + Jetpack组件，确保代码清晰、可测试、易于维护。
• 网络通信： Retrofit (网络请求) + OkHttp (底层HTTP客户端)。
• 异步处理： Coroutines (Kotlin协程)。
• UI框架： Jetpack Compose (现代声明式UI) 或 XML。

核心功能模块：

1. 设备配网模块:
   • SmartConfig/SoftAP模式： 这是主流方案。
     • 流程： App让手机连接插座的热点 -> App将家里的Wi-Fi账号密码通过UDP广播发送给插座 -> 插座连接Wi-Fi -> 插座连接云服务器 -> 通知App配网成功。
   • 技术实现： 需要与硬件端约定好通信协议。
2. 设备控制模块:
   • 通过与云服务器通信,下发开关指令。
   • 接收来自云端或设备的实时状态更新,并刷新UI。
3. 定时/场景管理模块:
   • 本地存储：使用Room数据库存储用户设置的定时和场景,即使App在后台也能通过系统闹钟或WorkManager执行。
   • 云端同步：当用户换手机或重装App时,能从云端恢复数据。
4. 数据展示模块:
   • 使用图表库（如MPAndroidChart）绘制能耗曲线。
   • 展示实时功率、累计电量等数据。
5. 用户账户与设置模块:
   • 用户注册、登录。
   • 设备管理、分享、固件升级、关于我们等。

UI/UX设计要点：

• 简洁直观： 首页就是设备的开关卡片，大按钮,易于操作。
• 状态反馈： 按钮点击、开关切换有清晰的视觉和触觉反馈。
• 引导清晰： 首次使用配网流程时,有清晰的操作指引。
• 多设备管理： 支持添加多个设备,并能轻松切换。

固件设计 (运行在MCU上)

技术栈：

• 开发框架： ESP-IDF (针对ESP32) 或 Arduino IDE。

核心功能模块：

1. Wi-Fi连接模块：
   • 处理配网流程,连接到指定的路由器。
   • 处理Wi-Fi断线重连逻辑。
2. 通信协议模块：
   • MQTT协议： 强烈推荐，轻量、基于发布/订阅模型，非常适合物联网设备。
     • 设备 -> 云： 发布设备状态（如 online, power_on, current_power）。
     • 云 -> 设备： 订阅控制指令（如 power_on, power_off）。
   • HTTP/HTTPS： 也可用,但MQTT在连接稳定性和消息投递效率上更有优势。
3. 设备控制逻辑：
   • 解析来自云端的指令,控制继电器动作。
   • 读取物理按键状态,并上报云端或执行本地操作。
4. 状态上报模块：

   定期或按需将设备状态（开关、电压、电流、功率等）上报到云平台。

5. OTA升级模块：

   接收云端固件下载地址，下载新固件,并安全地进行烧录。

云平台设计

云平台是连接App和设备的桥梁。

技术选型 (自建 vs. 云服务)：

• 自建： 使用阿里云、腾讯云、AWS等IoT套件。
  • 优点： 定制化程度高,数据完全掌控。
  • 缺点： 开发和运维成本高，需要处理高并发、数据存储、安全等问题。
• 第三方云服务： 如Blynk、ThingsBoard、阿里云IoT物联网平台。
  • 优点： 开发速度快，提供成熟的设备管理、规则引擎、数据可视化等功能。
  • 缺点： 可能产生服务费用,定制化受限。

核心功能：

1. 设备接入与管理： 提供安全的设备注册、认证、上线/下线管理。
2. 数据转发： 作为消息中间件,高效转发App和设备之间的指令和状态。
3. 数据存储： 存储设备的历史数据,如能耗日志。
4. 用户账户体系： 管理用户信息,实现设备与用户的绑定和共享。
5. 业务逻辑处理： 通过规则引擎或函数计算，实现自动化的场景联动（如：当插座A关闭时，自动关闭插座B）。

开发流程

1. 原型验证 (1-2周)
   • 在面包板上搭建最小系统，验证MCU、继电器、电源模块的基本功能。
   • 编写一个简单的固件,实现继电器的本地控制。
2. 硬件定型 (2-4周)
   • 设计并制作PCB,打样。
   • 完成结构设计,制作3D打印外壳进行验证。
   • 关键： 进行初步的安规和EMC测试。
3. 通信与控制开发 (2-3周)
   • 开发固件端的Wi-Fi配网和MQTT通信功能。
   • 开发Android App的配网和控制界面。
   • 对联调,确保App能成功找到设备并控制开关。
4. 功能完善 (3-4周)
   • 实现定时、场景、能耗统计等高级功能。
   • 完善App的UI/UX,优化用户体验。
   • 开发云平台的规则引擎和数据存储功能。
5. 测试与优化 (2-3周)
   • 功能测试： 全面测试所有功能点,无遗漏。
   • 性能测试： 测试App响应速度、设备连接稳定性、云平台并发处理能力。
   • 兼容性测试： 在不同品牌和Android版本的手机上测试。
   • 压力测试： 模拟大量设备同时在线,测试系统稳定性。
   • 安全测试： 检查通信是否加密,是否存在漏洞。
6. 认证与发布 (2-4周)
   • 提交样品进行3C等认证。
   • 准备上线材料,发布App到各大应用商店。
   • 准备产品包装、说明书、营销材料。

成本与市场考量

• BOM成本： ESP32模块 + 继电器 + 电源模块 + PCB + 外壳 + 其他电子元件，批量生产单台成本可控制在20-40元人民币区间。
• 目标用户： 租房客、学生、智能家居入门爱好者、有节能需求的家庭。
• 竞品分析： 小米、公牛、秋叶原等品牌已有成熟产品，新入局者需在功能创新（如更精细的能耗分析）、设计美学或价格优势上找到突破口。

设计一款成功的Android智能插座，是一个典型的软硬件结合的IoT项目,关键在于：

• 安全第一： 硬件设计和安规认证是底线。
• 体验为王： App要简单、流畅、易用。
• 稳定可靠： Wi-Fi连接和云平台通信必须稳定,不能频繁掉线。
• 价值驱动： 提供用户真正需要的功能，如能耗管理,而不仅仅是远程开关。

希望这份详细的设计方案能为您提供一个清晰的路线图！
