Lenovo Edge 15拆机，内部结构如何？

1. 风险自负： 拆机有损坏设备、失去保修的风险,请确保您了解这些风险。
2. 断电断连接： 在开始任何操作前，请务必 100% 关闭电脑，拔掉电源适配器，并断开所有外部设备（如鼠标、U盘等）。
3. 静电防护： 人体静电可能损坏精密的电子元件，建议在接触主板前，触摸一下金属物体以释放静电,最好佩戴防静电手环。
4. 记录与拍照： 拆卸过程中，每一步都建议拍照或做笔记，特别是排线的连接位置和螺丝的规格,以便在组装时能准确还原。
5. 工具准备： 准备一套合适的螺丝刀（通常需要十字和一字，以及可能的小型 Torx T5/T6 螺丝刀）、塑料撬棒（首选，避免划伤外壳）、镊子。

第一步：准备工作与初步检查

1. 确认型号： "Lenovo Edge 15" 是一个系列名称，具体型号可能不同，请在电脑背面或电池仓内找到具体的型号编号（80QH, 80QF, 80QJ 等），不同年份和配置的型号，内部设计和拆机步骤可能略有差异,本指南将以较常见的型号为例。
2. 准备工具：
   • 螺丝刀： PH00 十字螺丝刀（用于大部分外壳螺丝），PH000 或更小的十字螺丝刀（可能用于内部小螺丝）。
   • 撬棒/塑料卡片： 用于撬开卡扣和分离外壳。
   • 防静电手环（可选但推荐）。
   • 磁吸托盘（可选）： 防止螺丝丢失。
3. 放置电脑： 将电脑倒扣在柔软、平坦的表面上,这样可以方便地看到底部的所有螺丝。

第二步：拆卸后盖

这是最常见也是最基础的拆机步骤。

1. 取下电池（如果可能）：

   • 对于许多 Edge 15 型号，电池是固定在后盖内部的,你需要先拆开后盖才能取下电池。
   • 例外： 少数型号的电池是通过后盖上的一个仓门直接可以取出的，检查一下你的后盖是否有电池仓盖，如果有，拧开螺丝即可取出电池,这会让后续操作更安全。

2. 拧下所有后盖螺丝：

   • 将电脑倒扣,仔细观察后盖边缘。
   • 你会看到多个十字螺丝。注意： 有些螺丝可能长短不一，或者有些是隐藏在橡胶脚垫或标签下面的，建议先用镊子或热风枪（小心使用）揭开脚垫，或者用牙签小心地挑开标签,检查下面是否有螺丝。
   • 拧下所有找到的螺丝。 将它们按位置分类放好。

3. 用撬棒分离后盖：


   （图片来源网络，侵删）
   • 所有螺丝拧下后,后盖通常只是通过一些塑料卡扣固定在机身上的框架上。
   • 从后盖的缝隙处（通常是接口附近或边缘），用塑料撬棒轻轻插入，缓慢地滑动，以逐一解开卡扣。动作一定要轻柔,用力过猛可能会导致卡扣断裂。
   • 可以先从接口较多的一侧开始,因为这里的卡扣通常比较容易分离。
   • 分离一圈后,后盖就可以取下来了。

第三步：内部组件操作

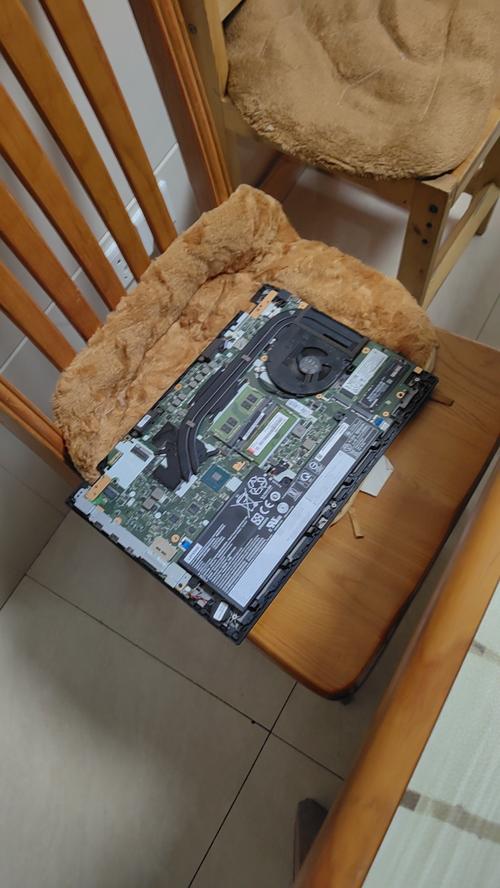

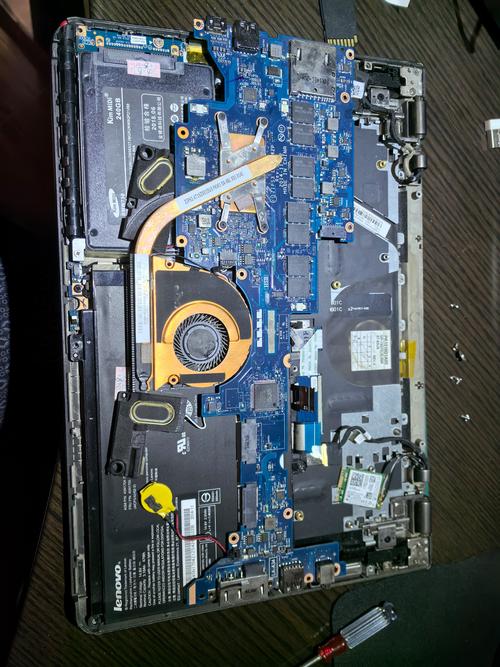

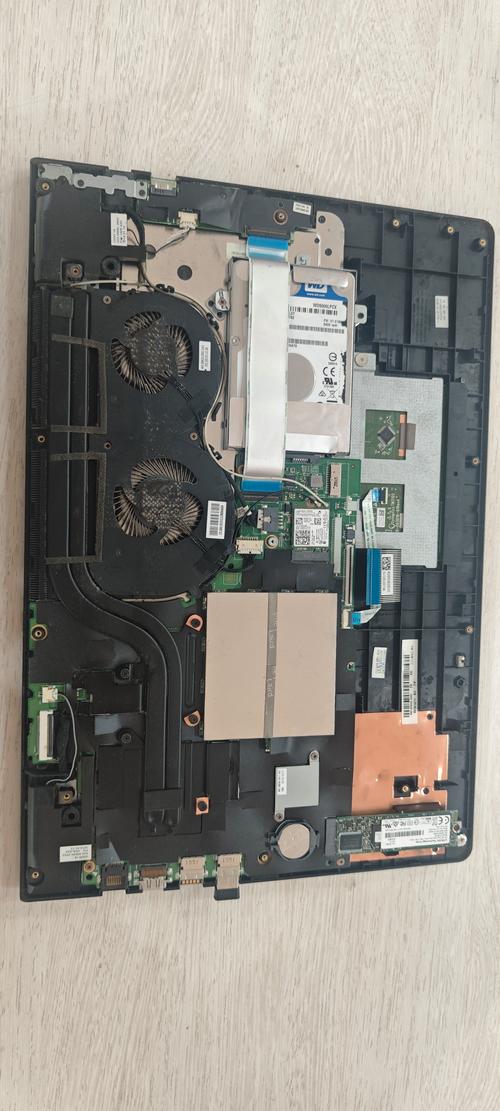

成功取下后盖后，你将看到内部结构,包括：

• 电池
• 内存条
• 硬盘 (HDD/SSD)
• 无线网卡
• 散热模块 (风扇、散热铜管、散热鳍片)
• 扬声器等

更换或升级内存条

• 位置： 内存条通常位于后盖下方，被一个金属或塑料挡板覆盖,或者直接暴露在主板上。
• 步骤：
  1. 如果有挡板,拧下固定挡板的螺丝即可取下。
  2. 内存条两侧各有一个小卡扣，向外拨动卡扣，内存条会自动弹起一个角度（约 30-45 度）。
  3. 握住内存条两端,以弹起的角度将其拔出。
  4. 安装新内存条时，对准插槽缺口，以同样角度插入，然后向下按压，直到两侧卡扣“咔”的一声自动扣住。

更换或加装硬盘/固态硬盘

• 位置： 硬盘通常被一个金属支架固定在主板上。
• 步骤：
  1. 找到固定硬盘支架的螺丝,将其拧下。
  2. 拔掉硬盘与主板连接的 SATA 数据线和电源线（通常是一根 L 形的排线）。
  3. 将硬盘连同支架一起取出。
  4. 将新硬盘安装到支架上，拧好螺丝,然后重新连接好排线。

清洁散热系统

这是拆机后最值得做的一件事,能有效改善散热和性能。

• 位置： 散热风扇和散热铜管通常在键盘下方,靠近屏幕转轴的位置。
• 步骤：
  1. 断开电池连接！ 这是最重要的安全步骤,防止清洁时短路。
  2. 找到主板上连接风扇的排线，小心地拔掉它，通常需要先向上或向侧边拨开一个小卡扣,然后才能抽出排线。
  3. 拧下固定散热模块的螺丝。注意： 有些螺丝可能长短不一，或者连接着不同的部件,务必记好位置。
  4. 小心地将整个散热模块垂直向上取下，可能会有些阻力,不要强行拉扯。
  5. 用高纯度酒精和无尘布/棉签清洁散热鳍片上的灰尘，对于风扇，可以用棉签轻轻清洁扇叶，或者用吹气球（皮老虎）吹走灰尘。不要用嘴吹,以免哈气潮湿损坏元件。
  6. 如果导热硅脂已经干涸或硬化，需要用无水酒精和纸巾擦掉旧的硅脂，然后在 CPU 和 GPU 核心上涂上新的、质量好的导热硅脂（米粒大小即可）。
  7. 按照与拆卸相反的顺序装回散热模块，确保所有螺丝都拧紧,否则会影响散热效果。

更换无线网卡

• 位置： 无线网卡通常位于机身内部一角，通过两根天线（一根黑色，一根白色）连接到主板。
• 步骤：
  1. 拔掉无线网卡的天线，天线接头很脆弱，拔的时候要捏住根部,垂直向上拔出。
  2. 拧下固定无线网卡的螺丝，或者找到网卡上的卡扣,将其解锁。
  3. 将网卡以一定角度拔出。
  4. 安装新网卡时，先将天线连接到新网卡上,然后再插入插槽并固定。

第四步：组装与最终检查

1. 检查： 在盖上后盖之前，仔细检查所有组件是否都已正确安装，排线是否插紧,螺丝是否都已拧好。
2. 盖上后盖： 对准后盖和机身的卡口，轻轻按压，确保所有卡扣都“咔哒”一声归位。
3. 拧上螺丝： 按照之前记录的位置，将所有后盖螺丝拧回，注意不要过紧,以免损坏塑料外壳。
4. 连接电源并开机： 先不要装回电池（如果之前取下了），插上电源适配器，尝试开机，如果能正常进入系统,说明基本安装正确。
5. 安装系统驱动： 开机后，访问联想官方网站，根据你的型号下载并安装所有必要的驱动程序，尤其是芯片组、显卡和无线网卡驱动。
6. 最终关机与装回电池： 确认一切正常后，关机，拔掉电源,然后装回电池并拧好螺丝。

总结与注意事项

• 耐心是关键： 拆机不是比赛，慢工出细活，遇到困难时，多观察、多思考,不要强行操作。
• 寻找资料： 如果你在某个步骤卡住了，强烈建议去 YouTube 或 Bilibili 搜索你的 具体型号（如 "Lenovo IdeaPad 80QH 拆机"）,观看视频教程会直观得多。
• 保修： 任何形式的拆机都会使你的官方保修失效，如果电脑仍在保修期内，且问题不严重,建议联系联想官方售后。

希望这份详细的指南能帮助你顺利完成拆机操作！
