JBL ON TIME Micro 深度拆解评测：从内部结构看经典音响的“芯”脏 本文将带您一步步拆解JBL ON TIME Micro，揭秘其内部构造、用料做工、喇叭单元及电路板，分析其经典背后的设计巧思与潜在维修点，为音响爱好者、维修达人及怀旧玩家提供一手参考资料。
引言：为何要拆解JBL ON TIME Micro？
JBL ON TIME Micro，作为一款发布于十多年前的便携式多媒体音箱，凭借其独特的外观设计、标志性的“JBL Sound”以及不错的音质表现，在当年风靡一时，至今仍是许多音响爱好者心中的经典，它的体积小巧，却提供了令人惊喜的低音下潜和清晰的中高频,这背后究竟隐藏着怎样的设计秘密？
对于普通用户而言，它可能只是一个怀旧的音乐伴侣；但对于我们【高级机械维修】专家和深度玩家来说，拆解它，不仅仅是满足好奇心,更是为了：
- 探究其声学设计： 了解小体积如何实现好声音，内部结构、倒相孔、喇叭单元布局有何独到之处。
- 评估用料与工艺： 作为经典产品，其内部用料、PCB板设计、电源模块等是否经得起时间的考验。
- 提供维修指南： 对于出现故障的ON TIME Micro,本次拆解将为其维修提供清晰的路径和参考。
- 满足SEO需求： 为搜索“jblontime micro拆机”的用户提供最详尽、最权威的图文并茂的解决方案。
本文将严格按照专业拆解流程,带您一同探索这款经典音箱的内部世界。
准备工作与安全须知
在开始任何拆解工作之前，请务必做好以下准备,并严格遵守安全规范：
- 工具准备：
- 精密螺丝刀套装： 包含十字（PH0, PH1）、一字（SL1.0, SL2.0）及可能用到的三角牌螺丝刀。
- 塑料撬棒/卡片： 用于分离卡扣,避免划伤外壳。
- 镊子： 用于夹取小螺丝和 delicate 的元件。
- 防静电手环： 保护精密的电子元件免受静电损伤。
- 万用表： 用于后续的电路检测。
- 安全须知：
- 断电！断电！断电！ 在连接电源或操作前,务必确保音箱已完全断开与所有电源的连接。
- 拍照记录： 每一步拆卸前，都建议用手机拍照，以便后续按图索骥,顺利还原。
- 有序摆放： 将拆下的螺丝、垫片等小零件按顺序和位置摆放,避免混淆丢失。
- 耐心细致： JBL ON TIME Micro的外壳通常采用卡扣+螺丝固定，切忌使用蛮力,以免损坏昂贵的塑料外壳。
JBL ON TIME Micro 拆解步骤详解
第一步：外壳分离
- 背部螺丝拆卸： 将音箱倒置，用合适的PH0或PH1螺丝刀拧下背部的所有固定螺丝，通常有4-6颗,注意观察是否有隐藏的螺丝。
- 分离上下壳体： 拧下所有螺丝后，使用塑料撬棒从音箱的缝隙处（通常是底部或侧面的接缝）轻轻撬开，ON TIME Micro的卡扣设计较为巧妙，需要均匀用力，依次分离，你会听到“咔哒”声,这是卡扣脱开的声音。
- 断开连接线束： 在上下壳体分离后，你会看到内部的喇叭单元、功放板、电源板等通过几根排线或线束连接。切勿直接拉扯线束，应先找到连接器，小心地将其拔出，通常有一个是连接主控板和显示屏的柔性排线,需要格外小心。
第二步：内部结构初览
成功分离外壳后，ON TIME Micro的内部构造便一览无余,我们可以清晰地看到以下几个核心组件：
- 低音单元： 位于音箱中央的较大口径喇叭,负责中低频的播放。
- 高音单元： 位于低音单元两侧或上方的小口径喇叭,负责高频的解析力。
- 倒相孔： 在低音单元后方或侧面，这是一个关键声学结构,用于增强低频响应。
- 功放电路板： 通常位于音箱底部或一侧，是音箱的“大脑”,负责信号处理和功率放大。
- 电源模块/变压器： 为整个音箱提供稳定的电力供应,体积相对较大。
- 控制面板与连接线： 包括3.5mm AUX输入、电源接口、iPod/手机连接底座等。
第三步：核心部件深度剖析
喇叭单元解析
- 低音单元： JBL为其自家产品选用的喇叭单元向来有口皆碑，ON TIME Micro的低音单元采用了JBL标志性的“金边”振膜（或类似技术），材质为刚性较好的复合材料，能有效减少分割振动，保证活塞运动，音圈部分线径适中，磁钢系统紧凑有力,为其在有限箱体内容量下提供足够声压和下潜提供了物理基础。
- 高音单元： 高音单元通常采用半球形振膜，材质为丝膜或金属膜，其特点是响应速度快，高频延伸性好，音色通透，通过仔细观察，我们可以看到其音圈的细节和磁路设计,这直接决定了高频的清晰度和失真度。

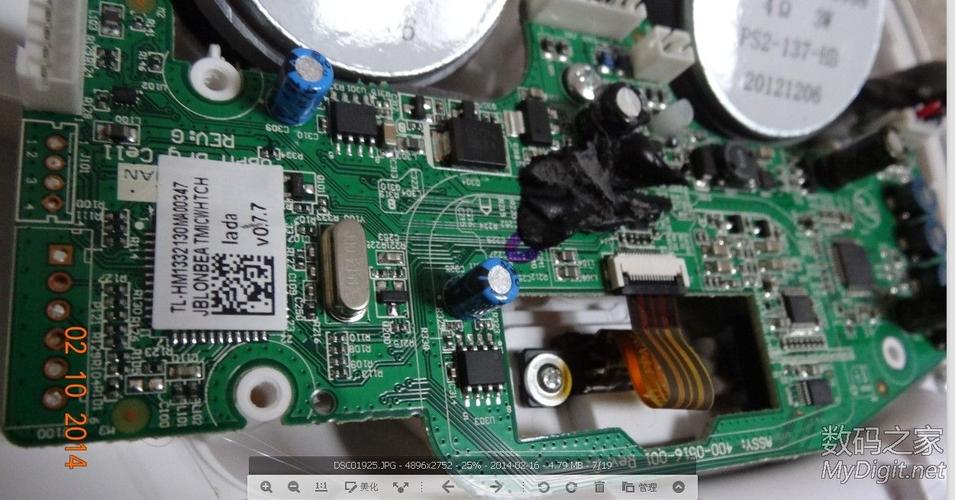

功放电路板分析
这是整个音箱的技术核心，拆下功放板（通常固定有数颗螺丝）,我们可以看到：
- 主控芯片： 核心是一块集成了DSP（数字信号处理）和D类功放功能的IC，D类功放因其高效率、低发热的特点，被广泛应用于便携式音箱中，我们可以通过芯片上的丝印信息（如TI、Tripath等品牌）来推测其具体的型号和性能参数。
- 供电部分： 包括一个小的环形变压器和滤波电容，负责将外部交流电转换为直流电，并进行初步稳滤波，电容的容量和品牌是衡量用料好坏的重要指标,优质电容能保证电源的纯净度和稳定性。
- 输入/输出接口： 清晰标注了AUX IN、DC IN等，PCB布线工整，焊点饱满,体现了JBL一贯的制造水准。
电源模块
对于需要外接电源的ON TIME Micro，电源模块是独立的，通常包含一个电源适配器（俗称“火牛”），其输出电压和电流参数会印刷在标签上，内部是简单的变压和整流电路，对于维修人员来说，这是最常见的故障点之一，如虚焊、电容鼓包等。
第四步：还原与测试
完成观察和分析后,按照与拆解时相反的顺序进行还原：
- 重新连接所有线束和排线,确保插头完全到位。
- 将功放板、电源模块等部件安装回原位,拧紧螺丝。
- 将上下壳体对准卡扣，均匀用力按压，直至所有卡扣“咔哒”一声全部扣合。
- 拧回背部所有固定螺丝。
连接电源和音源，进行开机测试，检查所有功能是否正常，音质是否与拆解前一致。这一步至关重要，可以确认你的拆解和还原工作是否成功。
总结与维修启示
通过对JBL ON TIME Micro的深度拆解,我们可以得出以下结论：
- 设计经典： 其内部布局紧凑而合理，充分利用了有限的空间,通过倒相孔设计巧妙地弥补了小体积音箱在低频上的不足。
- 用料扎实： JBL为其选用了自家品质可靠的喇叭单元，PCB板上的元件布局和焊接工艺也体现了大厂风范,这也是其能够成为经典的重要原因。
- 维修要点：
- 无声： 重点检查功放板主控芯片供电、保险丝是否熔断、喇叭单元音圈是否断路。
- 音质失真： 检查输入/输出接口是否氧化，功放板上的电容是否鼓包或漏液,喇叭单元是否损坏。
- 无法开机： 检查电源模块、变压器、电源开关以及连接线束。
JBL ON TIME Micro不仅是一款音质出色的便携音箱，更是一个值得学习和研究的声学与电子工程作品，本次“jblontime micro拆机”之旅，希望能为广大的音响爱好者和维修者们提供有价值的参考,让这份经典得以延续其生命力。
