Surface Studio 拆机后内部藏着什么？

核心警告与免责声明

1. 失去保修：任何拆机行为都会使你的设备立即失去微软官方的所有保修服务。
2. 高风险：内部线缆极其脆弱，连接器精密，用力过猛或操作失误可能会扯断线缆、损坏主板或屏幕，导致设备完全无法修复。
3. 专业工具要求：拆解需要特殊的工具，普通家用工具无法完成，甚至可能造成二次损伤。
4. 静电风险：人体静电可能精密的电子元件造成致命损坏，操作前务必佩戴防静电手环并确保接地。
5. 最终决定：如果你不确定自己有能力完成，请立即停止，将设备送交微软官方售后或专业的第三方维修点是唯一安全的选择。

拆机前的准备工作

所需工具

1. 防静电手环和接地垫：保护昂贵的电子元件。
2. 塑料撬棒和塑料卡片：避免使用金属工具划伤外壳或损坏卡扣，推荐使用 iFixit 的专业工具套装。
3. T5 和 T6 星形螺丝刀：用于拆解固定外壳和内部组件的螺丝。
4. 塑料拨片：用于分离连接器的卡扣。
5. 吸盘：用于抬起沉重的屏幕玻璃。
6. 干净、宽敞、光线充足的工作台：最好铺上软布或防静电垫，防止零件刮伤或滚落。

Surface Studio 拆机步骤详解

Surface Studio 的设计核心在于将整个机身作为散热器和支撑结构，拆解过程就像“剥洋葱”，需要从外到内，层层递进。

第一阶段：移除整个屏幕

这是拆解 Surface Studio 最具挑战性的一步，也是风险最高的一步。

1. 准备工作：将 Surface Studio 平面朝下放置在柔软的表面上，确保屏幕周围没有尖锐物体。
2. 移除支架底座：
   • 在设备背面找到隐藏的螺丝孔,通常位于橡胶脚垫下方，用撬棒小心地揭开脚垫。
   • 使用 T6 螺丝刀卸下固定支架的几颗螺丝。
   • 将整个设备向前倾斜,支架底座即可与机身分离。
3. 分离屏幕与主体：
   • 这是整个拆解过程的核心难点,屏幕与主体之间通过非常强的胶水粘合在一起，并且内部有排线连接。
   • 使用大号吸盘牢牢吸附在屏幕玻璃的中心。
   • 使用薄而坚固的塑料撬棒或拨片，从屏幕边缘（通常是侧面或底部）开始，小心翼翼地插入屏幕与金属边框的缝隙中。
   • 缓慢、均匀地沿着边缘滑动撬棒，利用热量（如吹风机的低档热风，但要非常小心，避免过热）和技巧来软化胶水，这个过程需要极大的耐心，任何急躁都可能导致屏幕玻璃碎裂。
   • 当撬棒绕屏幕移动一周后,屏幕玻璃即可被抬起，此时你会看到连接到屏幕背板的几根关键排线。
4. 断开屏幕排线：
   • 轻轻抬起屏幕,找到连接器，这些连接器通常有小卡扣。
   • 用塑料拨片小心地拨开卡扣，然后垂直向上拔出排线。切勿直接拉扯排线线身！

第二阶段：拆解内部组件

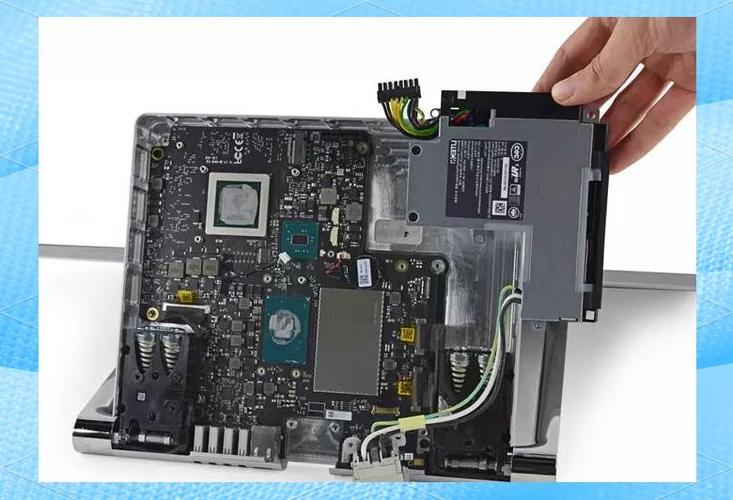

屏幕移开后,你就可以看到 Surface Studio 的“内脏”了，整个主板、电源、风扇等都集成在一个巨大的金属底盘上。

1. 移除风扇和散热模块：
   • 你会看到两个大风扇和一个巨大的铜质散热器。
   • 拔掉连接到风扇的电源线。
   • 拧下固定风扇和散热器的螺丝,然后将其整体取下，注意散热器与 CPU/GPU 之间可能有导热垫。

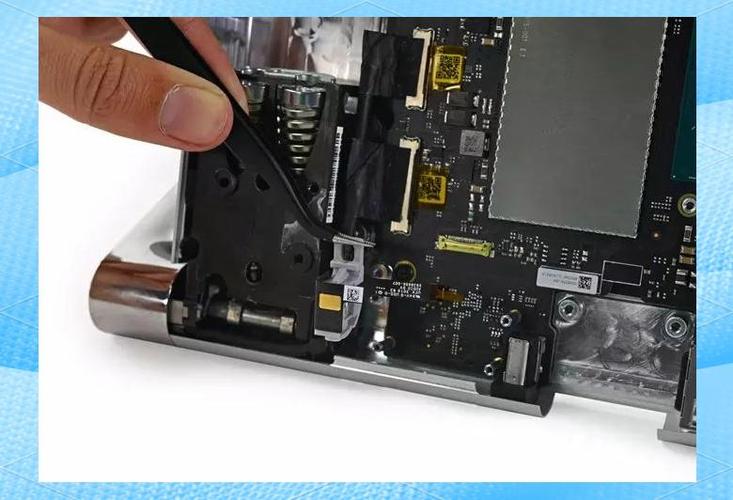

2. 断开主板连接：
   • 在风扇和散热器下方是主板,你需要断开所有连接到主板的排线，包括：
     • 摄像头排线
     • I/O 接口排线（USB、SD 读卡器等）
     • 触摸屏控制排线（如果之前没完全断开）
     • 电池连接线（非常重要！）
   • 同样,使用塑料拨片，先打开卡扣，再拔出排线。
3. 移除主板：
   • 断开所有连接后,拧下固定主板的螺丝。
   • 小心地抬起主板,并将其从机箱中取出，注意主板边缘可能还有线缆连接，要确保完全断开。
4. 移除存储和内存：
   • 主板取下后,你可以看到内存条（SO-DIMM）和 M.2 SSD 固态硬盘。
   • 内存两侧有卡扣,向外拨开即可取下。
   • SSD 通常由一颗螺丝固定，拧下螺丝后，它会以一个特定角度拔出。
5. 移除电池：

   电池被设计成粘在底盘上,通常需要用撬棒小心地分离，电池容量很大，操作时要格外小心，避免其外壳破损导致短路。

内部结构图解与关键组件位置

为了更直观地理解,这里有一个简单的结构描述（从上到下）：

1. 屏幕玻璃：通过强胶粘合。
2. 屏幕背板：包含 LCD 面板和触摸传感器，通过排线连接。
3. 风扇：两个大型风扇，提供主要散热。
4. 散热器：巨大的铜质散热片，覆盖 CPU 和 GPU。
5. 主板：集成了所有核心组件，包括处理器、芯片组等。
6. I/O 接口板：提供 USB、SD 卡槽等外部接口。
7. 电源供应单元：集成在机身底部，提供稳定电力。
8. 底盘：整个设备的金属骨架，同时也是主要的散热结构。
9. 电池：用于断电后的保持时钟等功能。

常见维修场景与对应拆解

• 更换 SSD 硬盘：相对简单，只需拆下屏幕和主板，即可访问和更换 M.2 SSD，这是最适合 DIY 的升级。
• 升级内存：与更换 SSD 类似，难度较低。
• 更换电池：需要拆解到移除主板和风扇的程度，才能接触到电池，需要小心处理粘合的电池。
• 维修或更换主板/CPU/GPU：这是最复杂的维修，几乎需要将设备完全“大卸八块”，需要极高的技巧和耐心，风险极高，通常建议直接更换整个总成。
• 屏幕维修：难度最高，风险最大，不仅需要分离屏幕玻璃，还需要处理极其脆弱的 LCD 面板和触摸传感器排线，强烈建议交由专业维修点处理。

总结与建议

Surface Studio 是一件技术杰作，但它的设计也使得维修变得异常困难，它的模块化程度远低于传统的台式机 PC。

一句话总结：

• 想升级内存/硬盘？ 可以尝试，但务必小心。
• 想更换电池或维修主板？ 强烈建议放弃，寻求专业帮助。
• 想更换屏幕？ 绝对不要自己尝试！ 这几乎是一项“玻璃艺术”，需要专业设备和无与伦比的技巧。

如果你决定进行拆解,请务必在网上搜索最新的 iFixit 拆解指南（iFixit Surface Studio 拆解页面），并观看详细的视频教程，图文并茂地了解每一步的细节和风险，安全第一！
