Precision 5510拆机内部有何乾坤？

⚠️ 重要提醒：拆机前必读

1. 失去保修：自行拆机会导致您的设备失去官方保修资格。
2. 静电风险：人体静电可能精密电子元件造成永久性损坏，请务必在接触主板前，触摸金属物体以释放静电,或佩戴防静电手环。
3. 数据备份：在进行任何操作前,请务必备份所有重要数据。
4. 断开电源：确保笔记本电脑已完全关机，并拔掉电源适配器，移除电池（如果可拆卸）。
5. 准备工具：准备一套合适的工具,特别是小型十字螺丝刀和塑料撬棒。

所需工具

• 小型十字螺丝刀：用于拆卸后盖和内部组件的螺丝。
• 塑料撬棒/薄卡片：用于撬开卡扣和分离部件,避免刮伤外壳。
• 防静电手环（推荐）：防止静电损坏。

Precision 5510 拆机步骤详解

第一步：移除后盖

这是最核心的一步，Precision 5510 的后盖是完全可拆卸的。

1. 将笔记本翻转,使其背面朝上。
2. 移除所有后盖螺丝，您会看到多颗十字螺丝，通常分布在散热口周围和边缘。请注意：
   • 有些螺丝可能长度不同，拆卸时请记住它们各自的位置,以便在安装时归位。
   • 螺丝旁边可能会有小的图标（如键盘、Wi-Fi 标志），表示该螺丝固定的是相应部件，但对于整个后盖的拆卸,通常需要全部取下。
3. 用塑料撬棒从边缘缝隙撬开后盖，从散热口缝隙或标签下方开始，慢慢沿着边缘滑动撬棒,直到感觉到所有卡扣都已松开。
4. 小心取下后盖，取下后盖时，可能会有连接线（如状态指示灯线缆）还连在主板上，请轻轻将后盖抬起并断开这些线缆,然后完全取下。

第二步：内部结构与主要组件

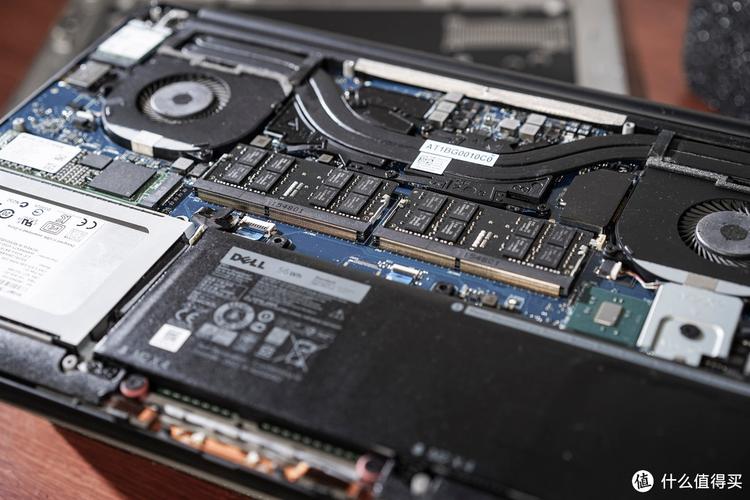

移除后盖后，您可以看到笔记本的内部布局,主要组件包括：

• 电池：位于上半部分,通常通过排线连接到主板。
• 内存条：位于主板中部，通常有 1-2 个插槽。
• 无线网卡：通常位于主板一角，通过 M.2 接口或 PCIe 接口连接,并有两根天线。
• 固态硬盘：位于主板上，通常使用 M.2 接口或 2.5 英寸 SATA 接口。
• 散热模组：包含风扇、散热片和热管，覆盖在 CPU 和 GPU 上。
• 扬声器：位于底部两侧。

第三步：更换或升级特定组件

升级内存

1. 释放内存插槽卡扣：在内存条两端找到金属卡扣,向外轻轻拨开。
2. 取出内存条：内存条会自动向上弹起,然后即可将其拔出。
3. 安装新内存：将新内存条以约 30 度角插入插槽，然后向下按压，直到两端的卡扣“咔”一声自动扣住。

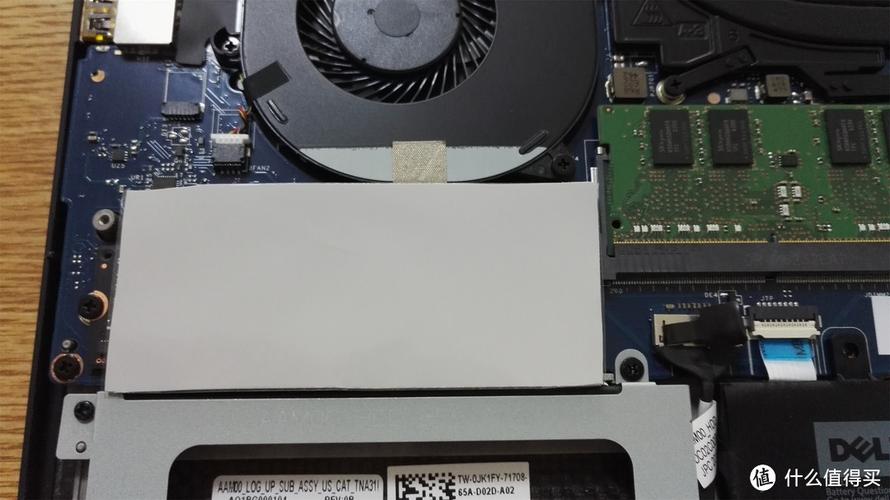

更换或加装固态硬盘

• M.2 SSD：
  1. 找到 M.2 插槽上的小螺丝,拧下它。
  2. SSD 会以一个角度卡在插槽上,向上拔出即可。
  3. 安装新 SSD 时，先以同样角度插入插槽，然后轻轻向下按压,最后拧回固定螺丝。
• 5英寸 SATA SSD/HDD：
  1. 找到硬盘托盘,通常有几颗螺丝固定。
  2. 拧下螺丝，拔掉数据线和电源线（如果有的话）,取出整个托盘。
  3. 将新硬盘装入托盘，连接好线缆,然后装回原位。

更换无线网卡

1. 断开天线：小心地拔下连接在无线网卡上的两根天线（通常有黑、白两色），记住哪根天线连接哪个接口，一般黑色为主天线,白色为辅助天线。
2. 拧下固定螺丝：无线网卡通常有一颗小螺丝固定。
3. 取出网卡：拧下螺丝后，网卡会自动弹起一个角度,然后即可将其拔出。
4. 安装新网卡：将新网卡以同样角度插入插槽，然后向下按压，最后拧回固定螺丝,并重新连接天线线缆。

清洁散热模组

如果风扇噪音大或散热不佳,可以清洁散热器。

1. 断开风扇电源：找到连接风扇的电源线,小心拔下。
2. 移除散热模组：拧下固定散热模组的螺丝（通常有 4 颗），然后小心地取下整个散热模组。注意不要用力过猛,以免损坏热管。
3. 清洁：使用软毛刷和吹气球（或压缩空气罐）清除散热鳍片和风扇上的灰尘。
4. 涂抹硅脂（可选）：如果需要更换 CPU/GPU 的硅脂，用无水酒精和棉签清洁掉旧的硅脂，然后在 CPU 和 GPU 核心中心挤米粒大小的新硅脂。
5. 安装回去：按照拆卸的相反顺序装回散热模组,并确保所有螺丝都已拧紧。

更换电池

1. 断开电池排线：找到连接电池的排线,小心地从主板的插座上拔出。
2. 移除电池固定支架：电池通常由一个塑料支架和几颗螺丝固定。
3. 取出电池：拧下固定螺丝，移除支架,即可将电池取出。
4. 安装新电池：按照相反步骤安装新电池,并确保排线连接牢固。

组装与注意事项

1. 检查：在合上后盖前，再次检查所有组件是否已正确安装,螺丝是否都已归位。
2. 对齐卡扣：将后盖对齐机身的卡槽,确保所有卡扣都能对上。
3. 均匀施力：从中心开始，用手指均匀地按压后盖，直到所有卡扣都“咔哒”一声扣紧。
4. 拧紧螺丝：按照与拆卸时相反的顺序，将所有螺丝拧回，注意不要过度拧紧,以免损坏后盖。
5. 首次开机：连接电源适配器，首次开机可能会比平时慢一些，这是正常的，进入系统后，检查所有功能（如 Wi-Fi、蓝牙、声音、USB 接口）是否正常工作。

希望这份详细的指南能帮助您成功完成 Precision 5510 的拆机操作！
