Alienware 17 R5拆机后内部有何变化？

重要提醒与准备工作

1. 风险自负：拆机会失去官方保修，操作不当可能导致硬件损坏、笔记本外壳刮花或内部短路,请谨慎操作。
2. 完全断电：在开始任何操作前，请务必将笔记本关机，拔掉电源适配器，并移除电池，对于 Alienware 17 R5，电池通常通过螺丝固定在主板上,需要先拆机才能移除。
3. 防静电：人体静电可能精密电子元件造成永久性损坏，请佩戴防静电手环，并确保手环已正确接地（例如连接到电脑机箱的金属部分）。
4. 准备工具：
   • 螺丝刀套装：你需要一套包含 Phillips（十字）和 Torx（星形）螺丝刀的套件，R5 主要使用 T5 和 T9 的 Torx 螺丝。
   • 塑料撬棒/卡片：用于撬开卡扣,避免划伤脆弱的塑料外壳。
   • 收纳盒：用于分类存放不同型号和长度的螺丝,避免混淆。
   • 手套（可选）：可以防止手上的油脂污染内部元件。
5. 记录过程：强烈建议用手机拍照或视频记录每一步的拆解过程，特别是线缆连接的位置和螺丝的位置,以便后续顺利组装。

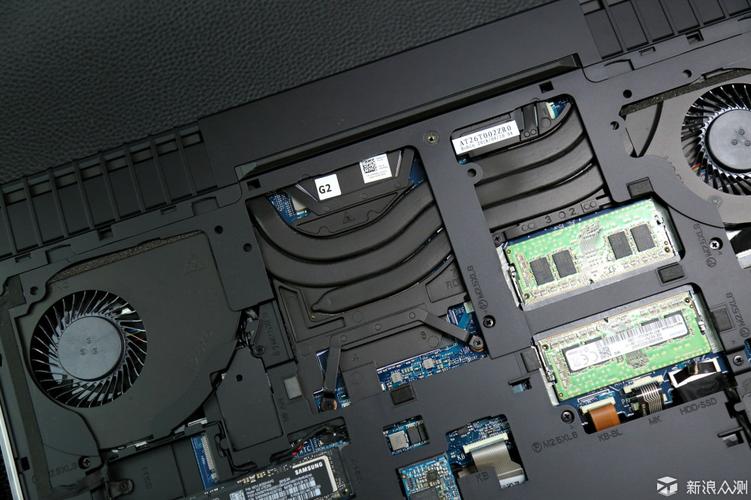

第一步：移除底部面板

Aliienware 17 R5 的升级和维护主要通过底部的盖板进行。

1. 将笔记本倒置，放置在柔软的表面（如毛巾）上,防止刮伤外壳。
2. 移除所有底盖螺丝，你需要特别注意以下几点：
   • 不同长度和型号：底盖上的螺丝长短不一，并且有些是特殊型号（如带垫圈的）。一定要分门别类地存放好。
   • 隐藏螺丝：有些螺丝可能被脚垫或标签覆盖,需要先揭开脚垫或撕掉标签才能看到。
   • 内存和硬盘仓的螺丝：内存仓和 2.5英寸硬盘仓的螺丝通常更长,拧下后不要弄丢。
3. 撬开底盖：
   • 所有螺丝拧下后,将笔记本正放。
   • 从笔记本后部（接口端）或侧面的缝隙处,用塑料撬棒小心地插入。
   • 沿着缝隙缓慢移动，逐一解开底盖的塑料卡扣，Alienware 的卡扣通常比较紧，需要耐心和技巧，切勿使用暴力。
   • 底盖完全松开后,即可取下。

第二步：移除主要组件（可选，根据需求）

现在你已经能看到笔记本的内部结构了，根据你的目的（如清灰、更换硬件、更换硅脂）,可以进行下一步操作。

A. 移除键盘和掌托

这是最复杂的一步,通常是为了更换散热硅脂或清理风扇深处。

1. 断开电池连接：在主板右下角，你会看到一个主电池的连接器，用塑料撬棒小心地将其向上抬起断开。这是为了安全，防止在后续操作中短路。
2. 断开所有排线：
   • 拔掉 Wi-Fi/蓝牙模块的天线（通常有两根，记住它们连接的位置，一般是白色的塑料座子）。
   • 拔掉触摸板排线、电源按钮排线、状态灯排线等，所有排线都是通过一个小卡扣固定的，先撬起卡扣，然后轻轻拔出排线，切勿直接拉线缆。
3. 移除键盘固定螺丝：键盘通常有几颗螺丝固定在掌托下方,拧下它们。
4. 断开键盘排线：同样，撬起键盘排线的卡扣,然后拔出。
5. 移除键盘和掌托：
   • 现在键盘和掌托应该已经没有螺丝和排线连接了。
   • 从掌托的边缘开始，用撬棒小心地将其与机身主体分离,掌托下面也有很多卡扣。
   • 完全分离后,即可将键盘和掌托一起取下。

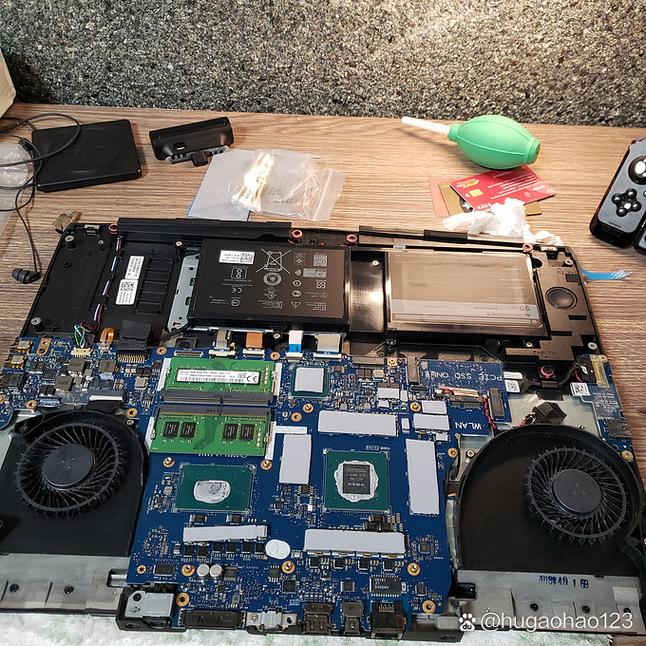

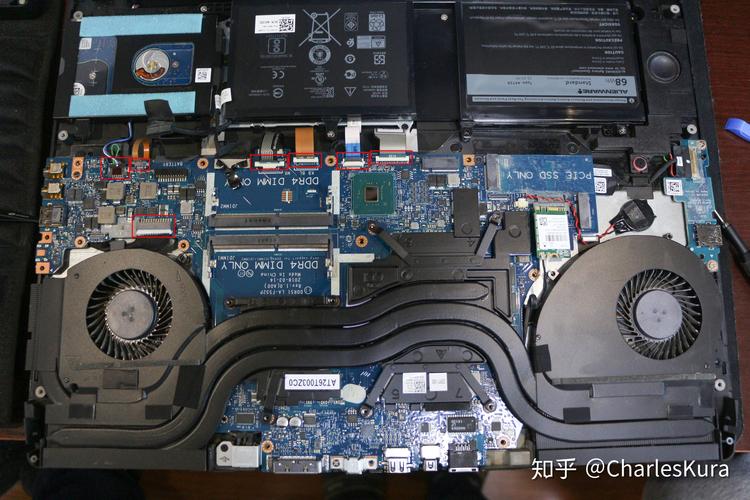

B. 移除散热模组

这是清灰和更换硅脂的核心步骤。

1. 断开风扇排线：风扇的排线连接在主板上,同样需要撬起卡扣拔出。
2. 拧下散热模组螺丝：散热模组（通常包含铜管和散热鳍片）由几颗螺丝固定。这些螺丝通常有固定的拧松顺序，请先查阅你的具体型号的说明书或视频，或者遵循“对角线”原则逐步拧松，如果拧错顺序,可能会导致散热片无法取下或损坏。
3. 取下散热模组：拧下所有螺丝后，散热模组应该可以轻松取下，如果很紧，可以稍微左右晃动一下，但不要用蛮力，取下后，千万不要直接丢在一边，铜管可能会被压弯。

C. 更换硅脂和清灰

1. 清洁：
   • 用高纯度异丙醇（IPA）和无尘布，仔细擦拭 CPU 和 GPU 表面的旧硅脂,直到表面光亮干净。
   • 用气吹或软毛刷清理散热鳍片和风扇叶片上的灰尘。
2. 涂抹硅脂：
   • 在 CPU 和 GPU 核心中央挤一颗米粒大小的硅脂。
   • 将散热模组轻轻放回，不要移动或旋转,让硅脂在压力下自然均匀铺开。
   • 按照之前拧松的相反顺序，对角线地拧紧散热模组的螺丝,确保压力均匀。

第三步：升级硬件

1. 内存升级：
   • 拧开内存仓两侧的卡扣，内存条会自动弹起,然后即可拔出。
   • 插入新内存条，对准缺口，向下按压,直到两侧卡扣自动扣紧。
2. 5英寸硬盘升级：
   • 硬盘通常由一个托架固定,拧下托架的螺丝即可取下。
   • 将新硬盘安装到托架上,再装回原位即可。
3. M.2 SSD 升级：
   • M.2 SSD 通常被一个很小的螺丝固定在主板上。
   • 拧下这个螺丝，SSD 会以一个很小的角度翘起,然后即可拔出。
   • 安装新 SSD 时，先插入插槽，再向下按压,最后拧上固定螺丝。

第四步：重新组装

组装过程是拆解的逆过程,请参考你之前拍摄的照片或视频。

1. 安装硬件：先安装所有需要更换或升级的硬件（内存、硬盘、SSD）。
2. 安装散热模组：确保 CPU/GPU 硅脂涂抹均匀,然后按照正确的顺序和力度拧紧螺丝。
3. 连接排线：这是最容易出错的一步，仔细对照照片，将所有排线（触摸板、键盘、电源按钮等）正确插入并锁紧卡扣。
4. 安装电池：重新连接主电池的排线。
5. 安装键盘和掌托：对准位置，轻轻按下，直到所有卡扣都“咔哒”一声扣紧。
6. 安装底盖：从后部开始，将底盖对齐，然后均匀按压四周，直到所有卡扣都扣合，拧上所有螺丝,确保型号和长度正确。

第五步：最终测试

1. 连接电源,不要急着装回所有螺丝。
2. 开机测试：进入 BIOS,检查硬件是否被正确识别。
3. 进入操作系统：检查设备管理器，确认所有硬件（特别是新加的内存和硬盘）工作正常。
4. 运行压力测试：使用 AIDA64 或 FurMark 等软件进行短时间的压力测试，观察温度是否正常,风扇是否运转。
5. 一切正常后，关机,拧上剩余的底盖螺丝。

至此，你的 Alienware 17 R5 拆机、清灰或升级工作就完成了,祝你成功！
