HP Pavilion 14拆机后内部结构如何？

• 风险自负： 拆机有损坏电脑部件、失去保修的风险,请确保你了解所有风险并愿意承担。
• 型号差异： HP Pavilion 14 是一个系列，包含许多不同型号（ x360, Intel/AMD 版本, 不同年份）。内部结构可能因具体型号而异。 本指南基于比较常见的型号,但请务必以你电脑的实际情况为准。
• 准备工具： 拆机需要合适的工具,准备齐全可以事半功倍。

拆机前准备

必备工具

• 精密螺丝刀套装： 主要需要 PH0 和 PH1 的十字螺丝刀，可能还需要 PH00，部分螺丝非常小,需要磁吸螺丝刀或镊子辅助。
• 塑料撬棒/塑料卡片： 强烈推荐！ 用于撬开卡扣,避免划伤脆弱的外壳。
• 防静电手环： 防止静电损坏内部精密电子元件（可选但推荐）。
• 干净的 workspace： 一个光线充足、平整、干净的工作台面，最好铺上软布或毛巾,防止划伤外壳和掉落螺丝。
• 收纳盒/磁力板： 用于分类存放拆下的螺丝，不同位置的螺丝长度和规格不同，必须分开放置！ 混淆可能导致安装后无法合盖或损坏内部结构。

软件准备

• 完全关机： 不要选择睡眠或休眠,确保电脑完全断电。
• 断开所有连接： 拔掉电源适配器、所有USB设备、耳机等。
• 移除电池：
  • 对于可拆卸电池的旧型号： 直接取下。
  • 对于内置电池的绝大多数现代型号： 这是最关键的一步！ 你需要先拆开后盖才能断开电池连接，在拆开任何东西之前，请查阅你的具体型号的维修手册,确认电池断开的位置和操作方法。

拆机步骤 (通用流程)

步骤 1：翻转电脑，准备拆底盖

将电脑翻转过来，D面（底面）朝上。

步骤 2：移除所有底盖螺丝

• 仔细观察底盖，你会看到许多螺丝，它们通常分布在：
  • 内存仓盖板
  • 硬盘仓盖板
  • 主散热风扇区域
  • 底盖四周
• 注意：
  • 区分螺丝类型： 有些螺丝是固定外壳的，有些是连接到内部支架或键盘框架的，长短不一,务必分门别类。
  • 隐藏螺丝： 橡胶脚垫或标签下面可能藏着螺丝,用撬棒小心地移开它们。
  • 拧松即可： 不需要完全拧出，稍微拧松一点,方便后续撬开卡扣。

步骤 3：打开底盖

这是最需要耐心和技巧的一步。

• 从缝隙入手： 选择一个你感觉最容易撬开的缝隙，通常是在接口（如USB口、散热口）附近。
• 使用塑料撬棒： 将撬棒插入缝隙中，轻轻用力，你会感觉到“咔哒”一声,这是卡扣被撬开的声音。
• 沿边缘移动： 一旦撬开第一个卡扣，就沿着底盖的边缘慢慢移动撬棒，依次撬开其他卡扣。动作要轻柔，切勿使用暴力！
• 特别注意： 底盖和屏幕转轴附近通常有非常脆弱的排线连接着触摸板或状态指示灯，撬到这里时要格外小心，可能需要先稍微抬起一点,然后手动断开排线。

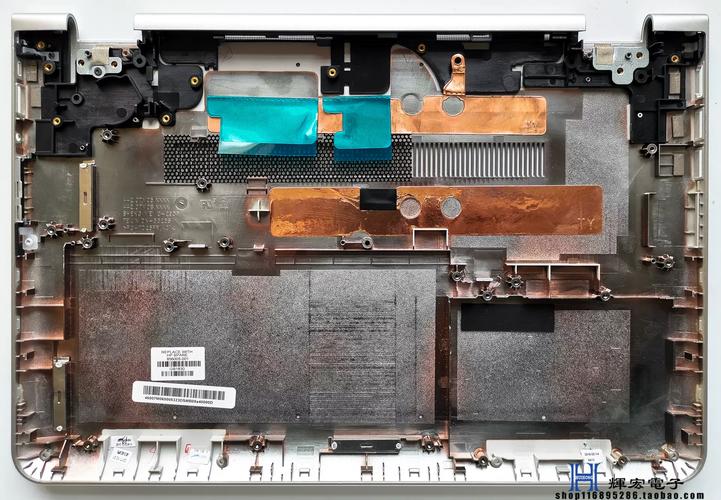

步骤 4：断开内部连接 (如果已打开底盖)

如果因为要更换内存/硬盘而只拆开相应盖板，此步骤可跳过，如果已完全打开底盖,你将看到内部结构。

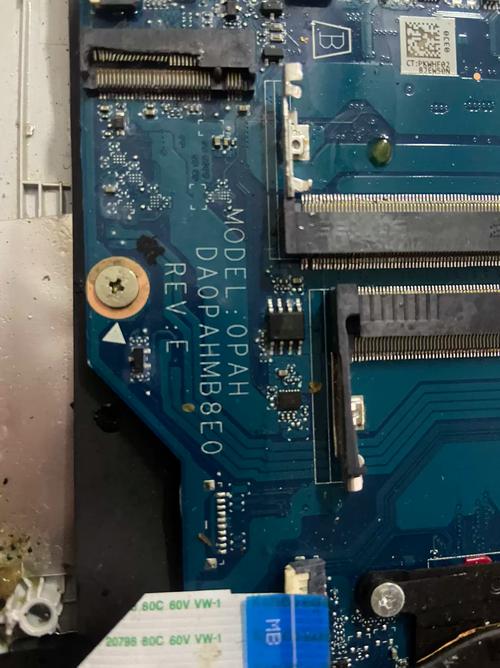

• 断开电池连接： 找到主板上连接电池的排线（通常是一个白色的塑料接头，上面有个小拉片）。先断开电池！ 这是防止短路和误操作的安全措施。
• 断开其他排线：
  • 触摸板排线： 非常细小，通常由一个小卡扣固定，先抬起卡扣,再轻轻拔出排线。
  • Wi-Fi 蓝牙模块天线： 通常有1-2根细长的金属线，通过白色或黑色的塑料小卡扣固定在天线支架上,拔下即可。
  • 键盘背光排线 (如果有)： 位于键盘上方,也是卡扣式设计。

步骤 5：移除需要更换的部件

• 更换内存：
  1. 拔开内存两侧的金属卡扣,内存条会自动弹起一个角度。
  2. 以30-45度角取出内存条。
• 更换固态硬盘：
  1. 拧下固定硬盘的螺丝。
  2. 将硬盘连同支架一起拔出。
  3. 如果需要，从支架上拧下旧硬盘,换上新的并装回支架。

步骤 6：清洁散热模块 (可选)

如果电脑散热不佳,可以借此机会清理风扇和散热鳍片上的灰尘。

• 拧下散热风扇的螺丝,断开风扇与主板的连接线。
• 取下整个散热模组。
• 使用皮老虎（吹气球）、压缩空气罐或软毛刷清理灰尘。注意： 使用压缩空气时，不要让风扇扇叶高速空转,最好用手按住。
• 如果更换了硅脂，用无水酒精和棉签清理掉CPU和GPU芯片上旧的硅脂，然后涂上新的硅脂（米粒大小即可）。

组装与还原

步骤 7：反向操作安装

• 安装新部件： 将内存、硬盘等新部件安装到位,确保它们完全插入并卡紧。
• 连接所有排线： 按照拆卸时的相反顺序，连接好电池、触摸板、天线等所有排线。确保排线完全插入，卡扣扣紧到位。
• 安装散热模组： 如果拆卸过，装回散热模组并拧紧螺丝，确保螺丝按照交叉顺序均匀拧紧,以避免压力不均。
• 合上底盖：
  • 对准底盖和机身,轻轻按压。
  • 从中心向四周按压，确保所有卡扣都“咔哒”一声归位。
  • 拧回所有螺丝，同样建议按照交叉顺序拧紧，力度适中,不要过紧。

步骤 8：最终测试

• 不要立即装回所有螺丝和盖板。
• 连接电源适配器，开机进入BIOS/UEFI界面，检查新硬件（内存、硬盘）是否被正确识别。
• 进入操作系统，检查设备管理器,确认所有硬件工作正常。
• 如果一切正常，再关机,完成最后的螺丝安装和盖板归位。

针对不同 HP Pavilion 14 型号的特别提示

1. Pavilion x360 (二合一翻转本):

   • 结构更复杂： 屏幕转轴、屏幕排线结构更精密，拆机风险更高,务必小心处理转轴部分的线缆。
   • 电池断开： 通常需要先拆掉键盘或掌托才能断开主电池,请务必查阅官方手册。

2. AMD vs. Intel 版本:

   • 散热器设计可能不同： AMD APU 通常集成在主板上，但散热器的尺寸和布局可能与 Intel 版本有差异,但拆卸方法大同小异。

3. 较新型号 (2025年后):

   • 内部更紧凑： 内部空间越来越小，排线和线缆的布局更加精密,需要更小心地操作。
   • 维修手册是关键： 对于这些新机型，强烈建议在网上搜索 "HP Pavilion [你的具体型号, eh0033tx] Service Manual"，官方维修手册会提供最精确的拆解步骤、螺丝位置图和部件清单。

HP Pavilion 14 的拆机对于普通用户来说是有一定挑战性的，但只要耐心、细心、准备好合适的工具，完成内存/硬盘升级或清灰等基本维护是完全可行的。

再次强调：

• 安全第一，断电断电池。
• 螺丝分类，分开放置。
• 善用塑料撬棒，切勿暴力。
• 不确定时，先查官方维修手册。

祝你拆机顺利！
