重要提示：拆机前必读
- 安全第一：在进行任何操作前，请确保你已经完全关闭电脑，并拔掉所有外部电源适配器和线缆。
- 释放静电：人体静电可能精密的电子元件造成永久性损坏，请在拆机前触摸一下金属水管或暖气片，释放身上的静电，最好佩戴防静电手环。
- 准备工具：准备一套合适的工具，特别是塑料撬棒（避免划伤外壳和卡扣）和一套精密螺丝刀（包含Phillips #0和#1规格）。
- 记录与拍照：每拆卸一步，都用手机拍下照片，特别是各种排线的连接方向和螺丝的位置，这会让你在重新组装时事半功倍。
- 耐心细致：ThinkPad的内部结构设计精密，有很多隐藏的卡扣，切勿使用蛮力，否则会损坏外壳或内部组件，遇到卡死的地方，多观察，用撬棒轻轻试探。
- 保修：自行拆机会导致官方保修失效，如果你的电脑仍在保修期内，请谨慎操作。
所需工具
- 精密螺丝刀套装：包含Phillips #0 (小十字) 和 #1 (标准十字) 螺丝刀。
- 塑料撬棒：至少一根，最好是不同形状和尺寸的，这是拆机的关键工具。
- 镊子：用于夹取小螺丝和操作排线。
- 防静电手环（可选但推荐）。
- 容器：用于分类存放拆下来的螺丝，防止混淆。
ThinkPad X230 拆机步骤详解
第一步：移除后盖和电池
这是最简单的一步,也是后续所有操作的基础。

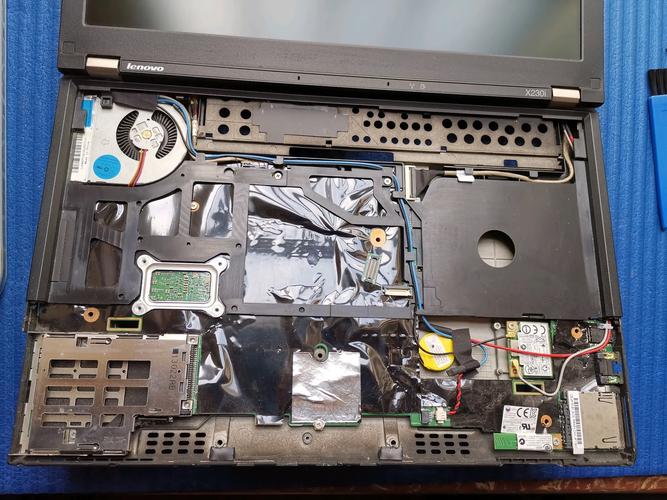

（图片来源网络，侵删）
- 翻转电脑：将ThinkPad X230背面朝上，放置在柔软的布或垫子上。
- 拆下后盖：后盖是通过卡扣固定的，没有螺丝，找到后盖边缘的缝隙，用塑料撬棒从缝隙处轻轻插入，然后沿着边缘慢慢滑动，逐一解开卡扣，通常从内存仓或硬盘仓一侧开始会比较容易。
- 注意：不要撬得太用力，以免损坏卡扣或后盖。
- 取下后盖：所有卡扣松开后，后盖就可以轻松取下了。
- 断开电池连接：
- 找到电池连接器,它是一个白色的塑料接口，通常位于主板的左下角。
- 用指甲或撬棒的尖端轻轻向上抬起连接器的卡扣,然后水平拔出排线。切勿直接拉扯排线本身。
第二步：移除内存硬盘等模块
取下后盖后,你可以方便地升级或更换以下部件。
-
移除内存条：
- 你会看到内存条两端的金属卡扣。
- 同时向外掰开两端的卡扣,内存条会自动弹起一个角度。
- 以约45度角捏住内存条两端,将其拔出。
- X230通常有两个内存插槽,可支持双通道。
-
移除无线网卡：
- 找到无线网卡（通常是一个黑色的小方块，上面有两条天线）。
- 先拔掉天线：天线是带金属头的小线，用手捏住金属头垂直向上拔出。记住哪根天线连接在哪个接口（通常标有
1和2或MAIN和AUX）。 - 然后拧下固定无线网卡的一颗小螺丝。
- 将无线网卡以约30-45度角拔出。
-
移除固态硬盘/机械硬盘：
（图片来源网络，侵删）- 找到硬盘仓,它被一个金属盖板覆盖。
- 拧下固定金属盖板的螺丝（通常有2-4颗）。
- 取下盖板后,你会看到硬盘。
- 拧下硬盘两侧的固定螺丝（或拧下一侧的螺丝，然后滑动硬盘）。
- 将硬盘水平向外滑出。
- 如果是2.5寸机械硬盘，注意不要磕碰盘片。
-
移除MSATA固态硬盘：
- 在X230主板的右下角,有一个银色的金属支架，上面有一颗螺丝。
- 拧下这颗螺丝,然后向上抬起支架。
- MSATA SSD会自动弹出，直接取下即可。
第三步：断开所有排线和移除主板螺丝
这是最关键也最需要耐心的一步,目的是将主板与机身分离。
-
断开键盘排线：
- 这是X230最脆弱也最容易出问题的地方之一,请务必小心！
- 在键盘上方,有一条扁平的、带金属触点的排线连接到主板。
- 在排线接口的上方（靠近屏幕的一侧），有一个非常小的塑料卡扣，用指甲或撬棒轻轻向上挑起这个卡扣。
- 卡扣抬起后,排线就会松动，然后水平（非垂直）地将排线拔出。
- 警告：千万不要在卡扣未抬起的情况下强行拔排线，否则会直接撕裂排线，导致键盘失灵。
-
断开触摸板排线：
- 触摸板排线位于掌托下方,连接到主板的左下角。
- 同样,在排线接口的上方有一个小卡扣，向上挑起。
- 然后水平拔出排线。
-
断开屏幕排线：
- 强烈建议：在断开屏幕排线之前，先将屏幕部分与主机分离（见下一步），这样操作空间更大，更安全。
- 屏幕排线从屏幕转轴处引出,通过一个软管连接到主板。
- 找到主板上的屏幕排线接口,同样向上挑起卡扣，然后水平拔出。
-
移除主板固定螺丝：
- 所有排线都已断开,是时候移除固定主板的螺丝了。
- 仔细观察主板,你会发现很多颗螺丝。它们长短不一，位置也不同，必须分开放置！
- 最好按照从外到内、从上到下的顺序，逐颗拧下并放在不同的容器里，特别是固定风扇和散热器的螺丝，通常较长。
- 特别注意：有些螺丝可能隐藏在标签或橡胶垫下面，需要先将其揭开。
第四步：分离主板与屏幕
在移除主板螺丝后,你需要将主机部分和屏幕部分分开。
- 小心抬起主板：主板现在只通过屏幕的转轴和几根排线（如果你还没断开的话）与机身连接，非常小心地将主板向上抬起一点。
- 断开屏幕排线：如果之前没有断开，现在在这里操作会非常方便，挑起卡扣，拔出排线。
- 分离转轴：主板和屏幕转轴是通过一些塑料卡扣连接的，你需要用撬棒沿着转轴的缝隙，轻轻地将主板从屏幕框架上撬下来，这个过程需要耐心，慢慢来，直到完全分离。

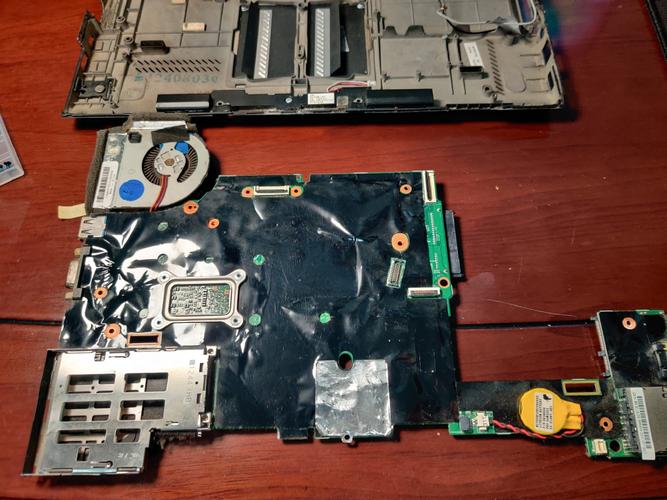

- 取下主板：整个主板组件（包括CPU、风扇、散热器）就可以从机身上完全取出了。
第五步：深度清洁与升级（可选）
现在你已经得到了一个完全裸露的主板,可以进行以下操作：
- 更换CPU：X230的CPU是焊接在主板上的，无法更换。
- 更换或涂抹硅脂：拧下风扇和散热器的固定螺丝，将散热器从CPU上取下，用无水酒精和棉布清理掉旧的硅脂，然后涂抹新的硅脂，再将散热器和风扇装回。
- 清洁风扇：用棉签和压缩空气清理风扇叶片和散热鳍片上的灰尘。
- 更换BIOS芯片（高级操作）：对于有刷机需求的用户，可以拆下BIOS芯片进行操作。
第六步：重新组装
组装过程是拆机的逆过程,请参考你之前拍摄的照片。
- 安装主板：将主板对准位置，慢慢放回机身的框架中，确保转轴部分正确卡入。
- 拧紧螺丝：按照之前拆卸的相反顺序，将长短不一的螺丝一一拧回，确保所有螺丝都拧紧，但不要过度用力。
- 连接所有排线：
- 屏幕排线：先连接，确保排线完全插入，然后锁紧卡扣。
- 键盘排线：这是重中之重！确保排线金属触点朝下，完全插入插槽，然后用力向下压紧卡扣，直到听到“咔哒”一声或确认卡扣已经锁死。
- 触摸板排线：同样，完全插入后压紧卡扣。
- 安装内存/硬盘/无线网卡：按照拆卸的相反步骤安装回去，并确保所有螺丝都已拧紧。
- 安装电池：将电池排线插入接口，然后合上后盖，确保所有卡扣都扣紧。
- 最终测试：在合上后盖之前，先连接电源适配器，开机测试一下，看看屏幕、键盘、触摸板、无线网络是否都正常工作，如果一切正常，再关机，合上后盖。
恭喜！你已经成功完成了ThinkPad X230的拆机与组装，享受你升级或清洁后的电脑吧！
