Dell 13 7000魔方拆机后内部有何变化？

【重要提示：开始之前】

1. 失去保修：自行拆机会立即使您的笔记本失去官方保修。
2. 数据备份：在拆机前,请务必备份所有重要数据。
3. 断电断连接：确保电脑完全关机，并拔掉所有外接电源和设备（包括USB线、电源适配器等）。
4. 防静电措施：最好在防静电工作台上操作，或者佩戴防静电手环,防止静电损坏内部精密元件。
5. 工具准备：准备一套精密螺丝刀，特别是PH0和PH00的十字螺丝刀,以及一些塑料撬棒和薄卡片。
6. 耐心细致：XPS系列设计精密，内部排线和部件非常脆弱，操作时请务必耐心,切勿使用蛮力。

第一部分：准备工作与初步拆卸

所需工具

• PH0 十字螺丝刀
• PH00 十字螺丝刀
• 塑料撬棒/薄卡片
• 防静电手环（推荐）
• 一个小碗或磁吸垫（用于存放螺丝）

拆卸步骤

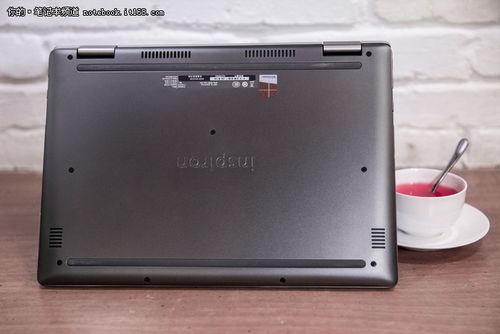

第1步：移除底部后盖

这是整个拆解过程的第一步,也是最关键的一步。

1. 将笔记本翻转过来,底部朝上。
2. 拧下所有螺丝：仔细观察底部，您会看到很多不同长度和规格的螺丝。强烈建议您按照不同长度和位置分类存放，因为后续安装时如果装错螺丝,可能会损坏外壳或内部部件。
3. 使用塑料撬棒：从后盖的缝隙（通常是散热口或标签边缘）开始，小心地将撬棒插入，轻轻撬动，后盖是通过塑料卡扣固定的,需要均匀用力。
4. 沿着边缘滑动：一边用撬棒施力，一边用手指沿着边缘滑动，逐步松开卡扣。特别注意转轴附近和脚垫下方,这些地方往往有隐藏的卡扣或螺丝。

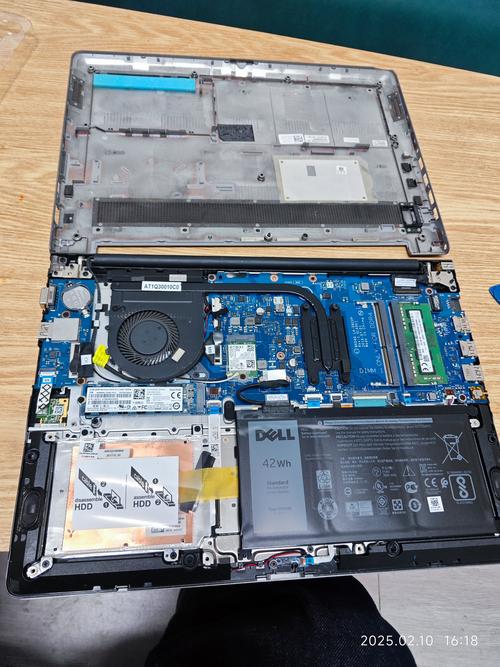

5. 完全取下后盖：当所有卡扣都松开后，后盖就可以被取下来了，此时您会看到内部的主板、电池、散热模组和“魔方”转轴机构。

第二部分：内部核心部件拆卸

取下后盖后，您会看到内部结构，核心部件包括：电池、风扇、内存、SSD、主板和“魔方”转轴。

第2步：断开电池连接（安全第一！）

在操作任何其他部件之前，务必先断开电池与主板的连接,以防止短路。

1. 找到连接在主板上的电池排线（通常是白色的或黑色的，有小的黑色塑料卡扣）。
2. 轻轻地将卡扣向上抬起（通常是45度角），然后水平地将排线从插槽中拔出。千万不要直接拉扯排线线身。

第3步：拆卸散热模组

1. 拧下固定散热风扇和散热铜管的几颗螺丝。
2. 小心地拔掉风扇连接到主板的电源线。
3. 取下整个散热模组，您可能会发现散热膏已经干涸,这是清理和更换的好时机。

第4步：拆卸内存和固态硬盘

1. 内存：内存条两侧有金属卡扣，向外拨开，内存条会自动弹起,然后斜向上拔出。
2. 固态硬盘：
   • 拧下固定SSD的螺丝。
   • SSD通常被一个支架固定着，拧下支架螺丝后,将SSD连同支架一起向上拔出。
   • 有些型号的SSD是直接插在主板上的M.2接口，这种情况下，拔掉两侧的固定卡扣,然后斜向上拔出即可。

第5步：拆卸主板（最复杂的一步）

要完全拆解“魔方”转轴,必须将主板从机身上分离出来。

1. 断开所有连接：仔细观察主板，找到所有连接到主板的排线和插头，包括：
   • 屏幕排线（非常精细，极其脆弱！）
   • 摄像头排线
   • 无线网卡天线（通常是两根细铜线，记得拔下来,不要扯断）
   • 键盘排线
   • 触控板排线
   • 电源按钮排线
   • （如果还没拆）USB接口排线
   • 断开方法：和电池排线一样，先抬起卡扣,再水平拔出排线。
2. 拧下主板螺丝：拧下将主板固定在机身上的所有螺丝。
3. 小心分离主板：主板下方可能还有一些粘合的垫片或胶带，轻轻地将主板从机身上抬起，并小心地从“魔方”转轴的机构中滑出。这一步要格外小心，避免主板刮蹭到转轴或其他部件。

第三部分：拆解“魔方”转轴（核心挑战）

只剩下屏幕和“魔方”转轴机构还连接在一起，这部分的拆解风险最高,因为屏幕排线非常短且脆弱。

第6步：分离屏幕和转轴

1. 屏幕外壳：通常屏幕的A面（背面）和C面（键盘面）是分开的，您可能需要从屏幕边缘的缝隙撬开，进一步分离屏幕后盖,才能看到转轴的固定螺丝。
2. 转轴固定螺丝：在转轴与屏幕背板的连接处，通常会有几颗非常小的螺丝（可能是PH00）,拧下这些螺丝。
3. 分离转轴：小心地将“魔方”转轴机构从屏幕背板上分离下来，屏幕排线仍然连接在主板上，所以屏幕部分可以自由移动,但长度有限。

第7步：处理屏幕排线

这是整个拆解过程中最容易失败的一步。

• 目标：将屏幕排线从主板上完全断开,以便将屏幕和转轴完全分离。
• 风险：屏幕排线非常短，连接器也非常小,用力不当极易造成排线断裂或连接器损坏。
• 操作：
  1. 找到屏幕排线在主板上的连接器。
  2. 极其小心地抬起连接器上的卡扣。
  3. 用尖镊子或非常薄的撬棒，水平、平稳地将排线从连接器中抽出。绝对不要上下或斜向拉动。

完成这一步后，您就彻底地将“魔方”转轴、屏幕和机身主体分开了。

第四部分：安装与还原

还原的步骤与拆卸步骤完全相反。

1. 清洁与更换：如果需要更换散热膏、清理风扇或更换部件（如SSD、内存）,现在是最佳时机。
2. 连接排线：在重新组装时，确保所有排线都完全、平整地插入连接器中，然后听到或感觉到“咔哒”一声，表示卡扣已经扣好，这是最关键的一步,任何一根排线没插好都可能导致功能失灵。
3. 对齐与安装：将主板、屏幕等部件放回原位时,确保所有接口和卡点都对齐。
4. 拧紧螺丝：按照之前分类的螺丝，将其拧回原位。不要过度拧紧,以免损坏螺纹或塑料外壳。
5. 测试：在完全合上后盖之前，可以先连接电源开机，测试一下基本功能（屏幕显示、键盘、触控板、USB接口等）是否正常。
6. 合上后盖：确认一切正常后，对准卡扣，均匀用力将后盖按回原位,并拧上所有螺丝。

总结与建议

• 难度极高：Dell XPS 13 7000的“魔方”转轴设计使其内部结构非常复杂，拆解难度远超普通笔记本。如果您没有足够的电子设备拆解经验，强烈不建议您自行尝试拆解转轴部分。
• 寻求专业帮助：如果您的目的是为了清洁、更换散热膏或升级内存/硬盘，通常不需要拆解转轴，拆到第4步即可完成，但如果是为了维修转轴或屏幕,请务必寻求专业的维修服务。
• 参考视频：在动手前，强烈建议您在YouTube上搜索您的具体型号（"Dell XPS 13 9360 teardown"），观看完整的拆解视频，视频演示比图文教程直观得多,能帮助您更好地理解结构和难点。

祝您拆机顺利！
