华硕vivobookX512拆机

重要提示：准备工作与风险告知

1. 风险自负： 拆机会失去官方保修，操作不当可能导致硬件损坏、电脑无法启动或外观划伤。
2. 完全断电： 在开始任何操作前，必须将电脑完全关机，并拔掉电源适配器，如果电池是内置的（大部分X512型号都是），强烈建议在拆机前断开电池连接,以防短路。
3. 防静电： 人体静电可能损坏精密的电子元件，请务必在接触主板前，触摸一下金属水管或暖气片等接地物体,或佩戴防静电手环。
4. 工具准备：
   • 螺丝刀： 需要一套精密螺丝刀，主要使用 PH0 (十字0号) 和 PH1 (十字1号)。
   • 塑料撬棒/卡片： 用于撬开卡扣和分离塑料外壳,避免划伤。
   • 镊子： 用于夹取小螺丝和操作精密部件。
   • 容器： 用于分类存放从不同位置拆下的螺丝,防止混淆。

第一步：准备工作与初步拆卸

1. 将电脑倒置： 将笔记本电脑翻过来，底部朝上，这样所有螺丝都在一个平面上,方便操作。
2. 拆除后盖螺丝：
   • 仔细观察整个后盖,您会看到很多螺丝。
   • 注意区分螺丝长度！ 不同位置的螺丝长度不同，必须分开放置,特别是靠近转轴处和风扇位置的螺丝通常较长。
   • 拧下所有可见的螺丝，有些螺丝可能隐藏在脚垫或标签下方,用热风枪稍微加热或用小刀小心揭开即可。
3. 分离后盖：
   • 拧下所有螺丝后,将电脑正放。
   • 从后盖的缝隙处（通常是边缘或转轴附近）用塑料撬棒小心地插入,轻轻撬开卡扣。
   • 沿着边缘慢慢滑动撬棒，一圈一圈地分离后盖，动作要轻柔，感觉有阻力的地方可能还有卡扣,切勿使用蛮力。
   • 完全分离后盖后，将其取下。注意： 屏幕排线和一些天线线可能还连接在主板上,不要拉扯。

第二步：内部结构与核心部件拆卸

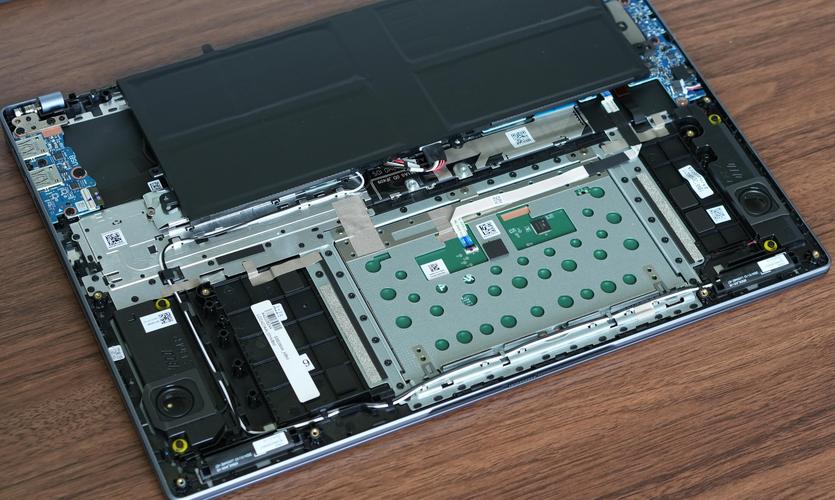

取下后盖后，您可以看到笔记本的内部结构，主要包括：主板、内存、硬盘、散热模组、电池和屏幕排线。

断开电池连接 (关键步骤)

为了安全,这是最先应该做的。

• 找到电池排线（通常是一根扁平的、带白色塑料头的排线）。
• 轻轻掀起排线插槽上的黑色小卡扣，然后水平拔出排线。切勿垂直向上拔！

拆卸内存条

• 内存条两侧有金属卡扣，向外掰开,内存条会自动弹起一个角度。
• 以与插入时相反的角度（约30-45度）拔出内存条。

拆卸M.2固态硬盘 和/或 2.5英寸机械硬盘

• M.2 SSD： 找到M.2插槽上的一个小螺丝，拧下它，然后SSD就会自动弹起,直接拔出即可。
• 5英寸HDD： 找到硬盘托架，通常有几个固定螺丝，拧下螺丝后，将硬盘连同托架一起拔出,有些型号需要先断开硬盘的数据和电源线。

拆卸无线网卡 和蓝牙模块

• 找到无线网卡天线（通常是两根，白色和黑色）。
• 天线是通过金属小卡片固定在网卡上的，用镊子将卡片取下，然后拔下天线接头。注意： 天线很脆弱,不要用力拉扯线缆。
• 拧下固定无线网卡的一颗小螺丝,然后以一定角度拔出网卡。

拆卸散热模组

• 这是拆机中最复杂的一步,需要耐心。
• 拧下固定散热器（铜管+散热鳍片+风扇）的所有螺丝。
• 小心地将散热器向上抬起，散热器与CPU/GPU之间涂有导热硅脂，可能会产生轻微的吸附力,不要硬拉。
• 取下散热器后，务必用高纯度酒精和无尘布清理干净CPU和GPU芯片上的旧硅脂，并涂抹新的硅脂，这是清理灰尘、改善散热的关键。

拆卸键盘与掌托

• 如果您想进一步清洁风扇或更换主板,需要拆下键盘和掌托。
• 首先断开连接主板的排线，包括：
  • 触摸板排线
  • 键盘排线
  • 电源按钮排线 (如果它不是直接焊在主板上的)
• 排线的卡扣非常脆弱，用指甲或撬棒轻轻掀起卡扣,然后水平拔出。
• 拧下固定键盘和掌托的所有螺丝（通常藏在脚垫或标签下）。
• 用撬棒小心地分离键盘和掌托的卡扣,然后将其取下。

拆卸屏幕

• 如果需要更换屏幕或清理屏幕排线,这一步是必要的。
• 务必断开电池连接！
• 拧下固定屏幕转轴的螺丝。
• 小心地将屏幕翻过来,放在柔软的布上。
• 断开屏幕排线，排线在转轴内侧，通常用胶带固定，需要小心揭开，然后像操作其他排线一样,掀起卡扣拔出。
• 拧下屏幕边框上的所有螺丝，然后用撬棒小心地分离屏幕后盖,取下屏幕总成。

第三步：清洁、维护与安装

1. 清洁风扇和散热鳍片： 使用压缩空气罐或软毛刷清理风扇和散热鳍片上的灰尘，如果灰尘很顽固,可以用软刷配合少量酒精清理。
2. 更换导热硅脂： 如前所述，在CPU和GPU芯片上涂抹新的、高质量的导热硅脂。
3. 按相反顺序安装： 所有维修和清洁工作完成后，请按照与拆卸完全相反的顺序将所有部件装回。
   • 确保所有排线都插紧,卡扣扣好。
   • 确保所有螺丝都拧回原位，特别是散热器螺丝，需要均匀用力，拧紧即可,不要过度用力。
   • 在合上后盖前，最好先不要拧螺丝，先检查一下是否能顺利合上,确认无误后再拧上所有螺丝。

总结与建议

华硕 VivoBook X512 的设计相对常规，拆机难度中等，对于普通用户来说，升级内存和硬盘是最简单、最常见的操作，而清理风扇和更换硅脂则能有效改善散热,但需要更谨慎的操作。

建议：

• 只做简单升级： 如果只是想加内存或换固态硬盘，按照上述步骤操作到第3步即可,风险较低。
• 复杂操作需谨慎： 清理风扇、更换硅脂或更换屏幕等操作，对动手能力有一定要求，如果不确定,最好找专业维修店处理。

希望这份详细的指南能帮助到您！祝您拆机顺利！
