iPod touch 5代拆机后内部结构如何？

⚠️ 重要风险提示与免责声明

在开始之前,请务必了解以下内容：

1. 失去保修：自行拆机会立即使您的iPod Touch失去所有官方保修资格。
2. 损坏风险极高：iPod Touch内部结构精密，螺丝长短不一，排线脆弱，操作不当极易造成屏幕、电池、排线等部件的永久性损坏。
3. 电池风险：锂电池如果被刺穿或短路，可能起火或爆炸，请务必小心处理。
4. 螺丝混淆：5代iPod Touch使用了至少3种不同长度的螺丝，一旦装错，可能会导致主板被拧坏或屏幕无法正常安装。
5. 成功率：这并非一个简单的任务，对于新手来说挑战很大，请评估自己的动手能力和风险承受能力。

如果您没有信心，强烈建议将设备交给专业的维修店。

第一步：准备工作

工具清单：

1. 螺丝刀套装：
   • 必需：Pentalobe螺丝刀（用于拧开后盖底部2颗特殊螺丝）和Y型螺丝刀（或称为iPhone 4/4s螺丝刀，用于拧开后盖内部5颗十字螺丝）。
   • 推荐：一套包含各种尺寸（如PH0, PH1, PH00）的精密十字螺丝刀，用于后续拆解屏幕和主板。
2. 吸盘：用于分离后盖和中框。
3. 撬棒/塑料卡片：最好是专业的塑料撬棒，避免使用金属工具划伤机身，信用卡也可以，但容易损坏。
4. 镊子：尖头镊子，用于夹取微小的螺丝和排线。
5. 容器：用来分类存放不同长度的螺丝，防止混淆。
6. 防静电手环（可选但推荐）：防止静电损坏内部电子元件。
7. 良好的照明和耐心：拆机过程需要精细操作，光线充足和耐心至关重要。

第二步：详细拆解步骤

打开后盖

1. 放置设备：将iPod Touch 5代背面朝上，放在柔软的垫子上。
2. 移除底部螺丝：使用Pentalobe螺丝刀，拧开后盖底部中间的两颗五角星螺丝，这两颗螺丝非常短。
3. 使用吸盘：将吸盘牢牢吸在后盖的下半部分（靠近Home键一侧）。
4. 分离后盖：一手按住iPod顶部，另一手用力向上拉吸盘，后盖应该会从底部开始撬开一点缝隙，如果很紧，可以配合撬棒，沿着后盖边缘慢慢滑动，小心地将整个后盖与中框分离。注意：后盖和中框之间有粘合剂，需要用点力。
5. 断开电池连接（强烈建议）：后盖打开后，你会看到电池排线，在继续操作前，先用镊子小心地拔下电池排线的连接器，这可以防止在后续操作中意外短路电池，造成设备损坏或危险。

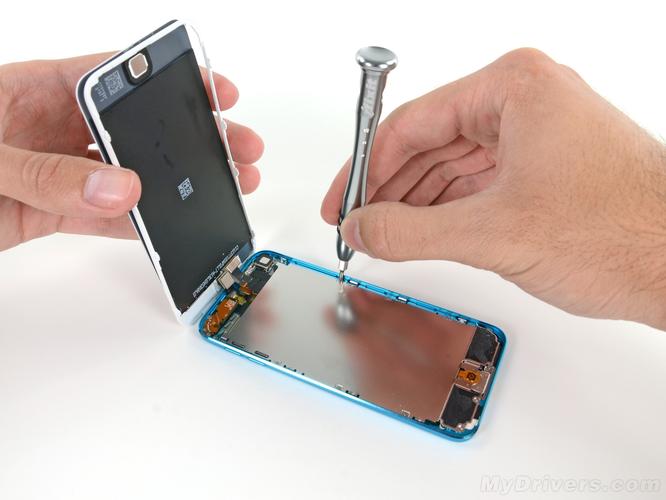

6. 移除内部螺丝：现在可以看到中框内部的5颗十字螺丝，使用Y型螺丝刀将它们全部拧下。注意：这5颗螺丝长度不一，请务必用容器分开放置！ 最长的两颗在摄像头附近，中间长度的是电池排线旁边的螺丝，最短的是靠近排线接口的螺丝。
7. 取下后盖和中框：现在整个后盖和中框（一体式）都可以被轻松取下了。

分离屏幕组件

1. 断开所有排线：在中框和屏幕组件之间，你会看到几根连接器，分别是：
   • 屏幕排线（主排线，连接到屏幕和主板）
   • 摄像头排线
   • Wi-Fi/蓝牙天线排线 用镊子小心地垂直向上拔下这些排线的卡扣，不要左右摇晃。
2. 分离屏幕和中框：断开所有排线后，屏幕组件和中框之间就只剩下卡扣了，用撬棒沿着屏幕边缘，小心地依次解开所有卡扣，直到屏幕组件可以完全从中框上分离下来。注意：屏幕组件与中框之间也有粘合剂，需要耐心和巧力。

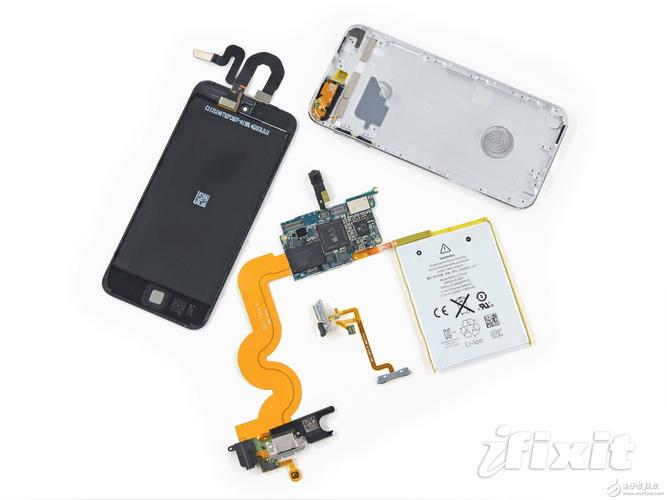

拆解屏幕和主板

1. 移除屏幕：现在你得到了一个“三明治”结构：外层玻璃 + 液晶屏 + 屏幕框架，它们之间也是用胶水粘合的，一般用户不建议自行分离，因为需要专业设备和技巧，极易损坏屏幕。
2. 移除电池：电池被大量的胶水粘在屏幕背面的框架上，你需要用撬棒小心地从电池边缘一点点地刮除胶水，直到电池可以松动，然后轻轻地将电池从框架上取下。电池很粘，不要用蛮力拉扯，以免损坏电池或排线。

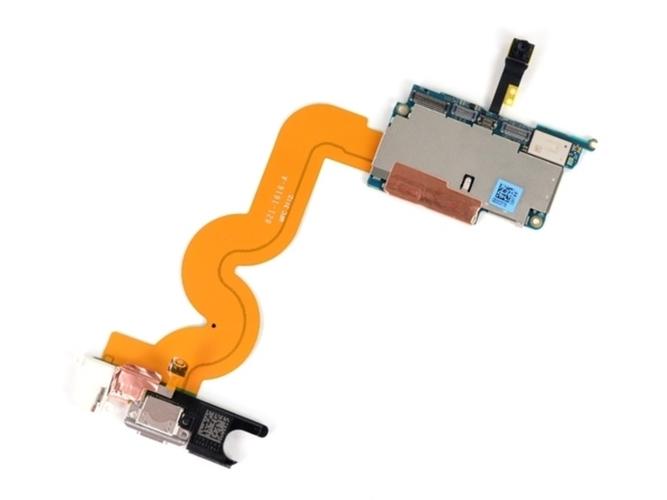

3. 移除主板：主板被几颗螺丝固定在框架上，拧下这些螺丝后，主板就可以轻松取下，别忘了断开主板上的所有排线连接器。
4. 移除其他组件：剩下的就是摄像头、扬声器、振动马达等小部件，它们通常用螺丝或胶水固定，按照同样方式小心拆卸即可。

第三步：后续操作与建议

1. 清洁与更换：

   • 清洁：如果只是想清理灰尘，可以在拆开后用无绒布和少量酒精清洁中框和屏幕框架。
   • 更换电池：这是最常见的维修项目，确保购买与iPod Touch 5代兼容的新电池，并按照相反的步骤安装回去，注意重新粘贴电池时，要对准位置。
   • 更换屏幕：更换整个屏幕总成（玻璃+液晶屏）是最简单的，因为不需要处理分离屏幕的难题，购买时注意确认是总成组件。
   • 更换其他部件：更换摄像头、扬声器等也需要对型号有准确了解。

2. 重新组装：


   （图片来源网络，侵删）
   • 螺丝归位：这是最关键的一步！严格按照之前拆解时的顺序和位置，将长短不一的螺丝拧回原位，拧紧即可，不要过度用力。
   • 排线连接：确保所有排线都插回原位，并且卡扣“咔”一声扣紧。
   • 对齐：合上屏幕和中框时，确保所有卡扣都对齐，然后从中间向四周按压，使其完全闭合。
   • 最后测试：在拧上后盖螺丝之前，可以先连接充电器开机测试一下，确保所有功能（屏幕、触摸、摄像头、声音）都正常，如果一切正常，再盖上后盖，拧上所有螺丝。

希望这份详细的指南能帮助到您！祝您拆机顺利！
