ThinkPad X260拆机步骤有哪些？

• 断电与断开所有连接： 在开始任何操作之前，请务必将笔记本电脑关机，拔掉电源适配器，并断开所有外接设备（如鼠标、U盘等）。
• 防静电： 人体静电可能会损坏精密的电子元件，建议在接触主板前，触摸一下金属物体（如暖气片）以释放静电，或佩戴防静电手环。
• 备份数据： 拆机有风险，操作不当可能导致硬件损坏，请务必备份您的重要数据。
• 记录与拍照： 在拆解过程中，特别是拆卸排线和螺丝时，强烈建议拍照记录，以便在组装时能够正确还原。

ThinkPad X260 拆机工具准备

1. 螺丝刀套装：
   • PH000# 和 PH00# 十字螺丝刀： 用于拆卸大部分外壳螺丝，PH000# 通常用于更小的螺丝。
   • T5 或 T6 六角扳手（梅花螺丝刀）： 用于拆卸部分特定位置的螺丝，如无线网卡天线螺丝。
2. 塑料撬棒/塑料卡片： 用于分离塑料卡扣，避免划伤外壳。
3. 镊子： 用于夹取小螺丝和操作脆弱的排线。
4. 防静电手环（可选但推荐）： 防止静电损坏。
5. 工作台和良好的照明： 确保操作环境整洁明亮。

ThinkPad X260 拆机步骤详解

第一步：准备工作与移除底部护盖

1. 翻转笔记本，使D面（底部）朝上。
2. 取下电池：
   • 找到电池的释放开关（通常是一个可以左右滑动的塑料片）。
   • 将开关滑动到解锁位置,电池会自动弹起一个角度。
   • 握住电池的提手,将其从卡槽中完全取出。这一步至关重要，必须先断开电源！
3. 拆卸底部护盖螺丝：
   • 使用PH000#十字螺丝刀，拧下底部护盖上的所有螺丝。
   • 注意： X260的螺丝长度可能不同，有些较长，有些较短。请务必将长短螺丝分开存放，以免装回时出错！ 靠近内存和硬盘槽位的螺丝较长。
4. 取下底部护盖：
   • 用塑料撬棒从笔记本边缘（通常是后部）轻轻撬开卡扣。
   • 沿着边缘缓慢滑动,依次分离卡扣，直到整个护盖被取下，动作要轻柔，避免用力过猛导致卡扣断裂。

第二步：升级内存（RAM）

1. 取下护盖后,你就可以直接看到内存插槽。
2. 拆卸内存条：
   • 向外掰开内存条两侧的金属卡扣,内存条会自动弹起约30度。
   • 捏住内存条的两端,将其从插槽中拔出。
3. 安装新内存：
   • 将新内存条的凹口对准插槽凸起的部分,以约45度角插入插槽。
   • 轻轻下压,直到两侧的卡扣自动“咔”一声扣住内存条。

第三步：升级或更换固态硬盘（2.5英寸 SSD）

1. 找到2.5英寸硬盘仓，通常位于电池仓附近，用一块金属板覆盖。
2. 拧下固定金属板的螺丝,取下金属板。
3. 你会看到一个标准的2.5英寸硬盘。
4. 拆卸硬盘：
   • 拧下硬盘两侧的固定螺丝。
   • 将硬盘连同其托架一起从接口上拔出。
   • （可选）如果需要更换托架，拧下托架四角的螺丝，将旧硬盘拆下，再安装到新托架上。
5. 安装新硬盘：
   • 将新硬盘（或带硬盘的托架）对准接口，平稳推入，直到完全连接。
   • 拧回两侧的固定螺丝,最后盖上金属板并拧好螺丝。

第四步：升级M.2固态硬盘（NVMe/SATA SSD）

1. 找到M.2硬盘仓，通常位于内存插槽下方，用一块小盖子覆盖。
2. 拧下固定这个小盖子的螺丝。
3. 小盖子下方就是M.2 SSD。
4. 拆卸M.2 SSD：
   • M.2 SSD通常只用一颗螺丝固定在主板上。
   • 拧下这颗螺丝。
   • SSD的另一端会翘起,然后从金手指插槽中拔出。
5. 安装新M.2 SSD：
   • 将M.2 SSD以约30度角插入插槽，确保金手指完全插入。
   • 轻轻下压,另一端对准螺丝孔。
   • 拧回固定螺丝即可。

第五步：深入内部（拆解键盘和主板）

如果你需要更换主板、风扇、键盘、屏幕或清洁内部，则需要继续拆解。

1. 断开所有排线：

   • 在继续之前,请仔细观察并拍照记录所有排线的连接方式。
   • 拔排线时,要捏住排线头部的黑色塑料卡扣，垂直向上轻轻提起，不要直接拉扯排线本身，否则极易损坏。

2. 拆卸键盘：

   • 拧下固定键盘的几颗螺丝（通常藏在脚垫下或键盘框架上）。
   • 用塑料撬棒从键盘上方（屏幕侧）轻轻撬开键盘框架的卡扣。
   • 小心地将键盘向上翻转,你会看到连接主板的排线。
   • 轻轻拔下键盘排线,然后就可以完整地取下键盘。

3. 拆卸掌托/外壳：


   （图片来源网络，侵删）
   • 取下键盘后,整个C面（键盘面）的塑料外壳就暴露出来了。
   • 拧下所有可见的固定螺丝。
   • 用塑料撬棒沿着边缘小心地撬开卡扣,将掌托和触摸板区域与下方的主机分离。

4. 断开主板连接：

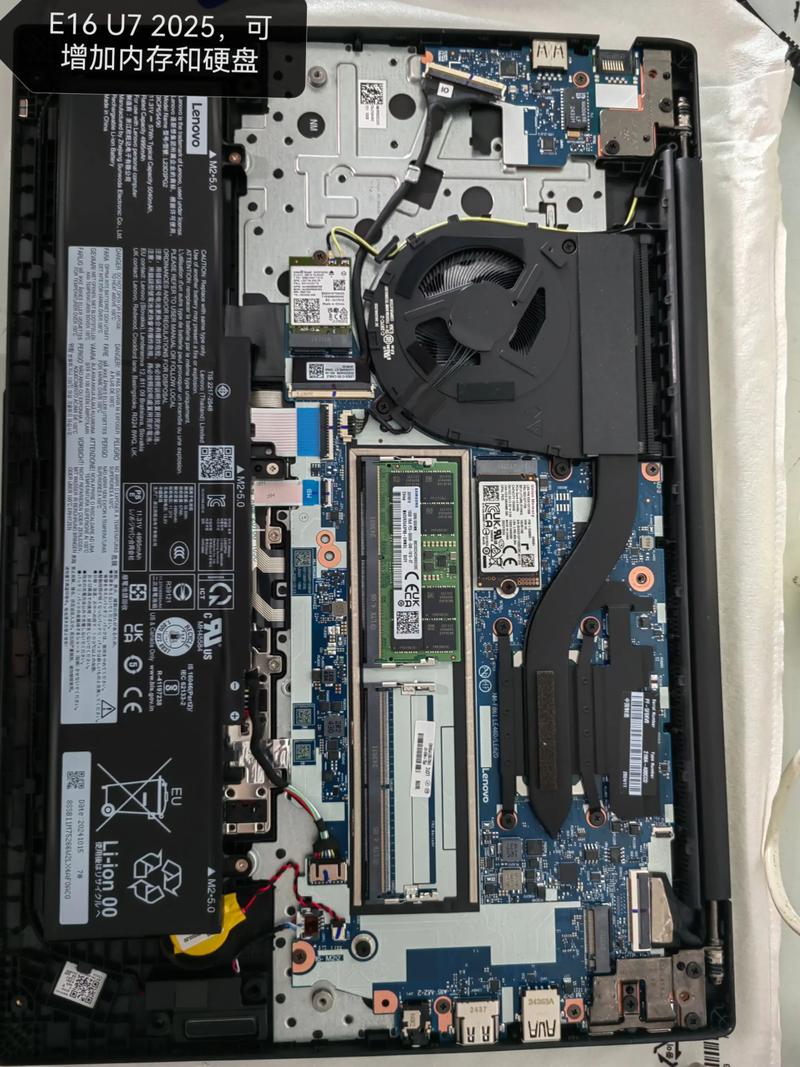

   • 现在你将看到整个主机核心：主板、电池、风扇、无线网卡等。
   • 依次断开所有连接到主板的排线,包括：
     • 无线网卡天线
     • 摄像头排线
     • 电源开关排线
     • 风扇电源线
     • 电池排线（如果之前没完全取下）
   • 同样,拍照记录并注意拔排线的方法。

5. 拆卸主板：

   • 拧下固定主板的所有螺丝。
   • 小心地抬起主板的一端,然后将其从机身上取下。

组装与注意事项

1. 反向操作： 组装过程是拆解的逆过程。
2. 螺丝归位： 再次强调，务必将长短螺丝放回原位，装错螺丝可能会损坏主板或外壳。
3. 排线连接： 确保所有排线完全插入并扣好黑色卡扣，可以参考之前拍的照片。
4. 测试： 在完全组装好底部护盖之前，可以先连接电源开机测试，确保所有部件（内存、硬盘、屏幕等）工作正常。
5. 检查： 确认没有遗留下的螺丝或工具在笔记本内部后，再盖上护盖并拧好螺丝。

拆解ThinkPad X260虽然步骤较多，但只要细心、耐心，并严格按照指南操作，完全可以成功，祝你拆机顺利！
