拆机前的准备工作
- 确认保修状态： 拆机通常会立即失去官方保修,请确认你的设备是否还在保修期内。
- 备份重要数据： 如果你计划更换硬盘或进行其他可能影响存储的操作,请务必备份所有重要数据。
- 准备工具：
- 塑料撬棒/卡片： 这是最重要的工具！ 一体机的外壳卡扣非常脆弱，用金属工具极易造成划痕或断裂,塑料撬棒可以最小化损伤。
- 螺丝刀套装： 你需要PH0# 和 PH1# 的十字螺丝刀，以及可能需要的小型一字螺丝刀。 Pavilion 23 主要使用小十字螺丝。
- 防静电手环： 强烈建议佩戴,以防止静电损坏内部精密的电子元件。
- 一个干净、宽敞、光线充足的工作台。
- 断开所有连接： 将电源线、所有USB设备、显示器线（如果有外接）等全部拔掉。
惠普 Pavilion 23 的拆机难点与特点
与台式机或现代设计更简洁的一体机不同，Pavilion 23 的拆机过程相对复杂，是典型的“老式”一体机设计,主要难点在于：
（图片来源网络，侵删）
- 屏幕与底座一体式结构： 屏幕和主机部分被一个巨大的后盖包裹在一起,无法轻易分离。
- 复杂的内部排线： 电源板、主板、触摸屏（如果有）之间有多根扁平的排线，非常脆弱,需要小心地断开和重新连接。
- 屏幕脆弱： 23英寸的LCD面板是整个设备最脆弱、最昂贵的部分，在拆机过程中,任何不当的施力都可能导致屏幕报废。
- 散热设计紧凑： 内部空间非常狭小，CPU和显卡共用一个很小的散热器,积灰严重是通病。
详细拆机步骤
核心思路：从后盖入手，逐步分离屏幕和主板。
第一步：移除支架底座
- 将屏幕面朝下，放在柔软的布或毛巾上,防止刮伤屏幕。
- 你会看到屏幕背面由一个巨大的塑料后盖覆盖,整个底座支架也是这个后盖的一部分。
- 仔细观察后盖的边缘，你会发现缝隙，用你的塑料撬棒从这些缝隙入手，慢慢地、均匀地用力撬开卡扣。
- 关键点： 卡扣通常分布在四周，从某个角开始，撬开一小段后，沿着边缘移动，逐个解开卡扣，不要在一个地方用力过猛,否则会断裂。
- 当所有卡扣都松开后，后盖就可以被取下，但此时，后盖可能还通过一些隐藏的螺丝或塑料卡扣与屏幕边框连接着,需要轻轻分离。
第二步：断开内部连接并移除主板组件
-
取下后盖后，你将看到内部结构。断开所有连接线！ 这是最重要的一步,防止在后续操作中拉断排线。
- 电源线： 找到连接到电源板（通常在屏幕上方或侧面）的粗线,拔掉。
- 信号线： 找到从屏幕背光板连接到主板的排线，通常是白色的塑料接口,小心地向上拔起。
- 触摸屏排线（如果配备）： 如果你的型号支持触摸，会有一根更精细的排线,务必极其小心。
- 摄像头/麦克风排线： 如果顶部有摄像头,也要找到并拔掉其排线。
- USB/其他接口线： 连接到主板后部接口的线也要拔掉。
-
移除主板：
- 主板被几颗螺丝固定在金属支架上,找到并拧下这些螺丝。
- 小心地向上抬起主板，并将其从机箱中滑出,注意不要拉到任何未拔掉的排线。
-
移除电源板： 电源板通常也被螺丝固定,拔掉其输入输出线后即可取下。

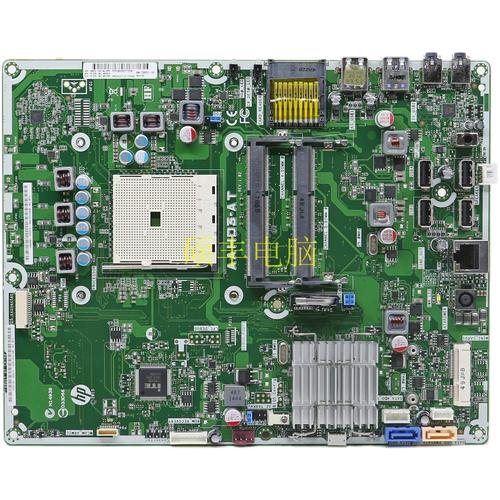

（图片来源网络，侵删） -
移除散热风扇： 拧下固定风扇的螺丝，然后拔掉风扇的电源线,将其取下。
第三步：移除屏幕组件（高风险！）
这一步极其危险，建议除非你非常有经验，否则不要轻易尝试，对于大多数用户来说，清理散热器和更换内存/硬盘不需要拆到屏幕这一步。
- 移除屏幕边框： 屏幕被一个金属或塑料边框包裹,用撬棒小心地将其取下。
- 分离屏幕和背光板： 屏幕由LCD面板和背光层组成，它们被粘合在一起，你需要用非常薄的塑料线或专用工具，沿着屏幕边缘慢慢滑动，将它们分离开，这个过程需要极大的耐心和技巧,稍有不慎就会导致屏幕报废。
- 到达屏幕排线接口： 只有在分离屏幕和背光板后，你才能看到最终连接到屏幕本身的排线接口，断开它后,屏幕组件才算完全移除。
常见的拆机目的及操作
对于 Pavilion 23,最常见的拆机需求是：
-
清理灰尘（最常见）

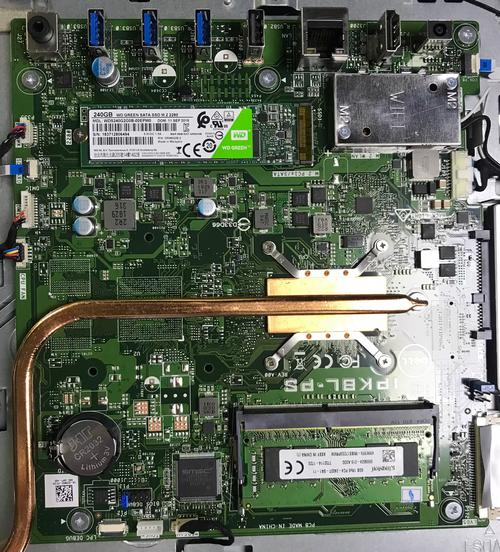

（图片来源网络，侵删）- 操作： 通常只需要拆到第二步,移除主板和风扇。
- 方法： 用吹气球（皮老虎）、压缩空气罐或小功率电吹风（冷风档）清理散热鳍片和风扇叶片上的灰尘，这是提升散热性能、降低噪音最有效的方法。
-
更换内存条
- 操作： Pavilion 23 通常有2个内存插槽，在主板上，拆到第二步,取下主板后即可看到。
- 注意： Pavilion 23 使用的是笔记本内存条，SO-DIMM 型号,确保你购买的新内存兼容。
-
更换或加装硬盘
- 操作： 硬盘通常被固定在一个金属托架上，用螺丝连接到主板或机箱上，拆到第二步后即可找到。
- 注意： 它使用的是笔记本2.5英寸的机械硬盘或固态硬盘,加装前确认主板是否有空的SATA接口和电源线。
-
更换CMOS电池
- 操作： CMOS电池是一个小巧的银色圆饼电池，通常插在主板上，用一个小卡扣或胶带固定，拆到第二步后即可更换。
装机与测试
- 反向操作： 按照拆机的相反顺序进行安装。
- 检查连接： 在合上后盖之前，确保所有排线都已牢固插回原位,没有遗漏。
- 不要急于合盖： 先连接好电源和外设，开机测试一下，确保所有功能正常（屏幕显示、USB接口、摄像头等）。
- 对准卡扣： 合上后盖时，确保所有卡孔都对齐，然后均匀用力按压，直到听到所有卡扣“咔哒”一声归位。
- 拧紧所有螺丝： 将所有螺丝拧回原位。
惠普 Pavilion 23 的拆机是一项技术活，尤其是对于屏幕部分的分离，对于普通用户来说，强烈建议只进行到移除主板组件这一步，来完成内存升级、硬盘更换和散热清理等常见操作，如果只是为了清理灰尘,这是完全可以自己动手的。
如果你不确定自己能否完成，或者需要操作屏幕部分，寻求专业人士的帮助是更安全的选择。
