Latitude 5491 是戴尔 Latitude 5000 系列中的一款比较经典的商用本，它的设计理念是坚固、安全、可维修性，它的拆机过程相对规范,但也比一些消费级笔记本要复杂一些。

拆机前准备与核心要点

1. 准备工作:

   • 关机并断电: 完全关闭电脑,拔掉电源适配器。
   • 静电防护: 佩戴防静电手环，并确保手环良好接地，这是保护精密电子元件的最重要一步，如果没有手环，也可以在接触内部元件前，先触摸一下金属机箱（如未上漆的螺丝孔）来释放自身静电。
   • 工作环境: 找一个光线充足、干净平整的桌面，准备一个容器来存放拆下的螺丝，不同位置的螺丝长度不同，务必分开存放,否则装回去时可能会损坏主板或外壳。
   • 工具准备:
     • PRY 工具: 塑料撬棒，用于撬开卡扣,避免划伤外壳。
     • 螺丝刀: 需要 PH0 和 PH1 两种规格的精密十字螺丝刀,用于拆螺丝。
     • 镊子: 用于夹取小零件或连接器。
     • WD-40 或类似润滑剂 (可选): 如果螺丝生锈，可以少量喷在螺丝根部静置几分钟,帮助拧动。

2. 核心设计理念:

   • 模块化: 5491 的主要部件（内存、硬盘、无线网卡、风扇、电池）都是模块化设计，通过螺丝和卡扣固定,便于更换和升级。
   • 后盖为主: 大部分升级和维修操作都可以通过拆卸后盖完成，无需完全拆解整个C面（键盘面）。
   • 隐藏式螺丝: 很多螺丝被贴纸、橡胶脚垫或标签覆盖,需要仔细查找。

详细拆机步骤

第一步：移除外部部件和准备

1. 移除电池: 这是必须首先做的一步,以避免短路风险。

   • 翻转笔记本,将底部朝上。
   • 找到电池仓的固定螺丝（通常有2-4颗）,拧下。
   • 使用撬棒从电池边缘轻轻撬开，然后以一个角度拔出电池，注意电池上可能有排线连接,拔掉排线即可。

2. 查找并拆下所有后盖螺丝:


   （图片来源网络，侵删）
   • 仔细检查笔记本底部，找到所有螺丝，通常包括：
     • 内存仓盖螺丝。
     • M.2 硬盘仓螺丝。
     • 后盖四周的固定螺丝。
     • 注意: 检查橡胶脚垫和标签下方，很多隐藏螺丝就在那里，脚垫中心可能有一个小十字孔,下面就是螺丝。
   • 将所有螺丝按位置分开放置。

第二步：拆卸后盖

1. 撬开后盖:
   • 使用塑料撬棒，从后盖边缘（通常是靠近转轴处）开始，轻轻撬开卡扣，5491 的卡扣设计比较紧，需要耐心和巧劲,避免用力过猛导致卡扣断裂。
   • 沿着边缘一圈慢慢撬,直到所有卡扣都松开。

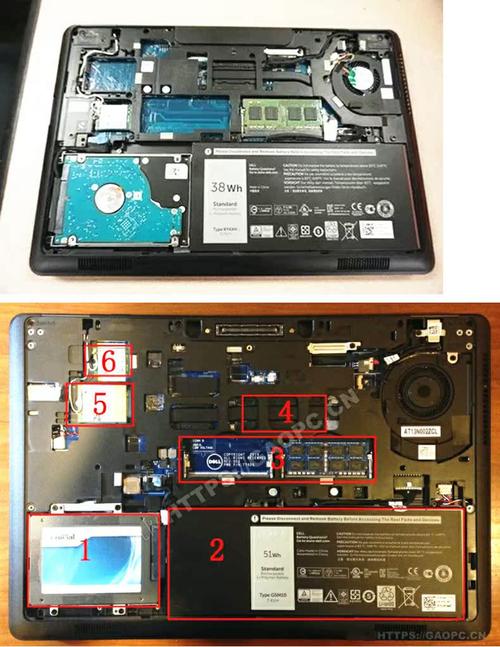

   • 后盖取下后，你会看到内部的主板、散热模组、内存条、硬盘等所有核心部件。

第三步：访问和更换内部部件

你已经可以对大部分硬件进行升级或更换了。

1. 内存升级:

   • 内存通常位于一个可掀开的盖板下,或者直接暴露在后盖内。
   • 拧下内存仓的固定螺丝,取下盖板。
   • 内存两侧有金属卡扣，向外拨开,内存条会自动弹起一个角度。
   • 捏住内存条两端，拔出旧内存，换上新的，然后按下，听到“咔”的一声卡扣锁住即可。

2. M.2 硬盘更换/加装:

   • 找到 M.2 硬盘插槽，通常在主板上,用一颗螺丝固定着。
   • 拧下固定螺丝。
   • M.2 硬盘通常有一个很小的角度（约30度）,硬盘尾部的金手指会从插槽中弹出。
   • 捏住硬盘尾部,以同样的角度拔出。
   • 安装新硬盘时，先以30度角插入金手指，然后轻轻向下压平,最后用螺丝固定。

3. 无线网卡/蓝牙模块更换:


   （图片来源网络，侵删）

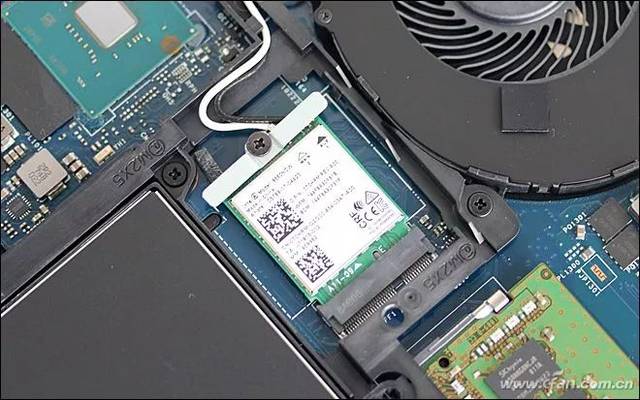

   • 无线网卡通常位于内存插槽附近,通过两颗小螺丝固定在主板上。
   • 拧下螺丝,网卡会自动弹起一个角度。
   • 拔掉连接天线的两根细小排线（注意区分 WWAN（蜂窝网络）和 WLAN/Wi-Fi 的天线，通常黑色的是主天线，白色的是辅助天线）。
   • 取下旧网卡，换上新的，并重新连接好天线。天线连接错误会导致信号极差。

4. 散热模组清洁/更换:

   • 如果需要清灰或更换硅脂/散热片,需要拆下散热模组。
   • 拔掉 CPU 风扇的电源排线（通常是一个白色或黑色的插头）。
   • 拧下固定散热模组的螺丝（通常有4颗），按照对角线顺序拧下,以确保压力均匀。
   • 小心地将散热模组垂直向上取下,注意不要弄弯散热鳍片。
   • 清理风扇灰尘，用无水酒精或专用清洁剂擦掉旧的硅脂，然后涂抹新的硅脂,再按原样装回。

第四步：重新组装

1. 安装后盖: 将后盖对准位置，轻轻按下，确保所有卡扣都“咔哒”一声扣紧。
2. 拧回所有螺丝: 按照之前拆下的顺序和位置，将所有螺丝拧回。务必使用正确的螺丝,错误的螺丝长度可能导致主板短路或外壳无法闭合。
3. 安装电池: 将电池插头连接到主板上，然后以一个角度推入电池仓,最后拧上固定螺丝。
4. 最终测试: 在完全组装好之前，可以先连接电源适配器开机，测试一下是否能正常启动，如果一切正常,再完成最后的组装。

重要注意事项与常见问题

• 螺丝管理: 这是最容易出错的地方，强烈建议拍照记录下每个螺丝的位置,或者使用不同的小盒子分类存放。
• 天线连接: 更换无线网卡或拆装主板附近部件时，天线排线非常脆弱且容易插错，拍照记录连接位置，或者记住“黑主白辅”的原则。
• 排线和插头: 拔插排线时，要捏住塑料插头本身，而不是拉扯线缆,有些排锁需要先向上抬起才能拔出。
• 保修问题: 拆机会导致官方保修失效，如果你的电脑在保修期内，且问题不是由用户自行升级引起的,建议联系戴尔官方售后。
• BIOS 设置: 如果更换了 CPU（5491 通常支持更换同代移动端 CPU），可能需要更新 BIOS 才能识别新硬件。
• 戴尔官方手册: 最权威的拆机指南是戴尔官方提供的服务手册，你可以在戴尔支持网站上输入你的服务标签，下载对应型号的 PDF 手册,里面有最详尽的图文拆解步骤。

Latitude 5491 的拆机虽然步骤较多，但逻辑清晰，遵循模块化原则，只要细心、耐心，并做好准备工作，大部分用户都可以成功完成内存、硬盘等部件的升级或简单的维修。
