联想ideapady450拆机后内部结构如何？

重要提示：风险与免责声明

• 数据安全： 在开始任何操作之前，请务必备份您所有重要数据，拆机过程有误可能导致硬盘数据丢失。
• 失去保修： 拆机会使您的笔记本电脑立即失去官方保修资格。
• 损坏风险： 拆机过程存在一定的风险，包括划伤外壳、损坏排线、拧断螺丝或损坏内部组件，请务必小心谨慎，并全程参考本指南。
• 个人责任： 您将对拆机过程中发生的任何损坏负全部责任。

第一部分：准备工作

在开始拆机前,请准备好以下工具和物品：

1. 工具：

   • 螺丝刀套装： 您需要一套包含多种尺寸和类型（十字、一字）的螺丝刀，Y450 主要使用 M2.0 和 M2.5 的 Phillips（十字）螺丝。
   • 塑料撬棒/拨片： 强烈推荐！ 用于安全地撬开卡扣和分离塑料外壳，避免划伤，可以用旧的银行卡、塑料片或专用的撬棒套装。
   • 防静电手环： 可选但推荐，用于防止静电对内部精密电子元件造成损害。
   • 磁吸垫或小盒子： 用于分类存放拆下的螺丝，因为不同位置的螺丝长度可能不同，混用会导致安装困难或损坏外壳。

2. 环境：

   • 一个干净、明亮、宽敞且光线充足的工作台面。
   • 关闭电脑,拔掉所有外接电源适配器和线缆。
   • 彻底关机后，请长按电源按钮约15-20秒，以释放主板上的残余电量。

第二部分：拆机步骤详解

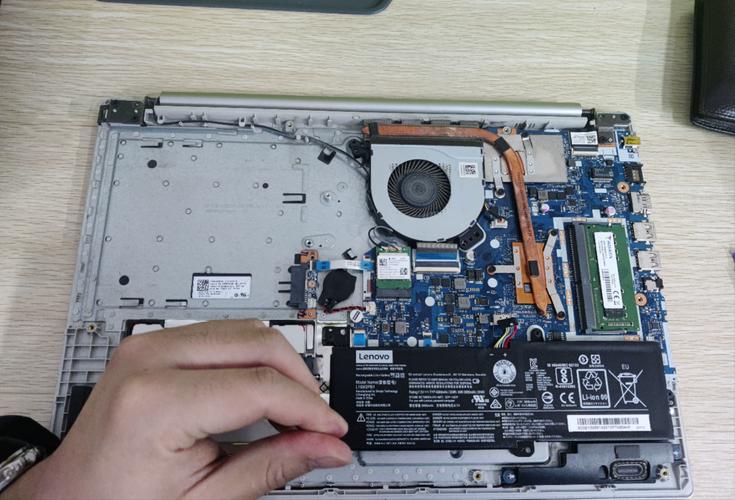

步骤 1：移除电池

1. 将笔记本电脑翻过来,背面朝上。
2. 找到电池仓,在 Y450 上，电池仓通常位于背面，由一块长条形的塑料盖板覆盖。
3. 用撬棒小心地撬开电池仓盖板的卡扣,盖板通常有两端有卡扣，需要同时或交替施力。
4. 拧下固定电池的 1-2颗螺丝。
5. 轻轻将电池从主接口上拔出,有些电池的连接线可能被胶带固定，需要先撕掉胶带。

步骤 2：移除光驱（如果存在）

1. 在电池仓旁边,您会看到一个光驱仓。
2. 用螺丝刀轻轻顶一下光驱弹出按钮旁边的小孔,光驱托盘会自动弹出一小段。
3. 拉出托盘,然后抓住光驱整体，水平向后拔出即可，通常不需要拧螺丝，它只是通过一个卡槽固定。

步骤 3：拆下键盘和掌托

这是最关键也是最需要小心的步骤之一。

1. 将电脑 正面朝上 放好。
2. 用撬棒小心地沿着键盘边缘和掌托（C面）的缝隙，撬开所有的塑料卡扣，卡扣主要集中在键盘的四周和掌托与屏幕转轴连接处。
3. 注意： 键盘下方通常连接着一根或两根排线（连接到主板），在完全取下键盘之前，千万不要强行拉扯。
4. 当卡扣全部松开后,轻轻将键盘向上抬起，大约呈30-45度角。
5. 您会看到连接键盘的排线,用指甲或撬棒的尖端，轻轻地将排线插槽上的小卡扣向上挑起，然后就可以将排线从插槽中安全地拔出。
6. 现在可以将键盘完全移除。
7. 移除键盘后,您会看到掌托（C面）的剩余部分，它通过几颗螺丝固定，拧下这些螺丝。
8. 同样,掌托下方也可能有排线连接到触摸板和电源按钮，用同样的方法挑开卡扣并拔出排线。
9. 将整个掌托取下。

步骤 4：断开所有内部排线

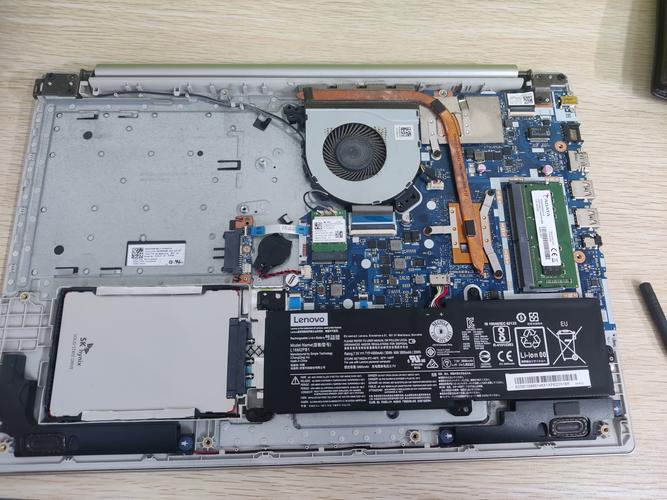

您可以清晰地看到主板和各种组件。

1. 找到连接屏幕的排线,它从屏幕转轴处引出，连接到主板。这是最脆弱的排线之一，务必小心处理。 同样，挑起排线插槽两端的卡扣，然后拔出。
2. 断开无线网卡的天线,通常有两根细小的白色天线，通过金属片或塑料扣固定在网卡上，轻轻拔下天线头，并记住它们原来的位置（通常一根标有 "MAIN"，一根标有 "AUX"）。
3. 断开触摸板、摄像头（如果有）等其他连接到主板的排线。

步骤 5：移除散热模组和风扇

1. 拧下固定散热器（铜管+散热片）的螺丝，通常是 4颗。
2. 注意： 有些螺丝可能固定在支架上，而不是直接固定在主板上，请仔细观察。
3. 拧下螺丝后,先不要急于拔掉散热器，因为散热膏可能已经干涸，粘得比较紧。请先尝试左右或前后轻轻晃动散热器，使其与CPU/GPU分离。切勿强行垂直拔出！
4. 将散热器取下。
5. 拧下固定风扇的螺丝（通常是2颗），然后拔掉风扇的电源线，最后将风扇取下。

步骤 6：移除其他组件

现在您可以自由地移除其他部件了。

1. 内存条： 拧下固定内存条两端的金属卡扣，内存条会自动弹起，然后斜着拔出。
2. 硬盘： 拧下固定硬盘仓的螺丝，然后拔掉硬盘的数据和电源线，将硬盘从仓中水平抽出。
3. 无线网卡： 拧下固定无线网卡的天线螺丝（如果之前没拆），然后拔掉天线，最后将网卡本身从插槽中拔出。
4. CPU： 在移除散热器后，CPU会暴露出来，拧下CPU插槽四周的杠杆，然后向上抬起CPU即可。

第三部分：清洁、升级与安装

清洁与更换散热膏

• 如果您只是清洁,可以用高纯度异丙醇和无尘布，彻底擦掉CPU、GPU芯片和散热器底座上旧的、干涸的散热膏。
• 如果您要更换散热膏,请务必在CPU和GPU芯片的中心点上米粒大小的新散热膏，然后装回散热器，对称地拧紧螺丝，以确保压力均匀。

升级组件

• 内存： Y450 通常有2个内存插槽，支持DDR3内存。
• 硬盘： 可以更换为传统的2.5英寸机械硬盘或固态硬盘，升级到SSD是提升这台老电脑性能最有效的方法。
• 无线网卡： 可以更换为支持802.11n或更高标准的无线网卡，甚至可以更换为支持蓝牙的型号。

安装步骤

安装过程与拆卸过程完全相反，请务必注意以下几点：

1. 螺丝分类： 严格按照之前拆下的位置和长度，将螺丝拧回原位，错误的螺丝可能会拧穿主板或损坏外壳。
2. 排线方向： 插入排线时，一定要确保方向正确，通常排线上有颜色或箭头标识，与插槽上的标记对应，插入后要听到“咔哒”一声，表示卡扣已锁紧。
3. 散热器安装： 安装散热器时，确保所有螺丝都已拧紧，并且压力均匀，这能有效防止因散热不良导致的过热和降频。
4. 最后检查： 在合上后盖前，再次检查所有排线是否都已连接好，螺丝是否都已拧紧。
5. 测试： 不要立即装上所有后盖，先连接电源开机，进入BIOS界面，观察是否能正常启动，风扇是否转动，确认无误后，再关机，装回键盘、掌托和后盖。

常见问题与技巧

• 螺丝拧花滑丝了怎么办？
  • 尝试使用尺寸更贴合的螺丝刀。
  • 可以在螺丝头部滴一点强力胶,将螺丝刀粘在上面，等胶水半干时再拧。
  • 使用专用的螺丝取出器。
• 某个卡扣撬断了怎么办？
  • 如果只是小卡扣,通常不影响整体结构，可以继续使用。
  • 如果是大面积断裂,可能需要使用热熔胶或胶带进行临时加固。
• 拆机后无法开机？
  • 最常见的原因： 排线没插好或方向错误，请重点检查屏幕排线、键盘排线和电源按钮排线。
  • 螺丝用错,导致主板短路，请检查所有螺丝是否都拧在正确的位置。
  • 检查内存条是否插紧。

希望这份详细的指南能帮助您顺利完成联想 IdeaPad Y450 的拆机、清洁和升级工作！祝您好运！
