ThinkPad T570拆机步骤是怎样的？

⚠️ 重要提示：开始之前

1. 数据备份： 任何拆机操作都有数据丢失的风险,请务必备份您所有的重要数据。
2. 断开电源： 必须在关机状态下，并拔掉电源适配器，如果可以，最好取出电池（如果可拆卸）。
3. 防静电： 人体静电可能会损坏精密的电子元件，建议在拆机前触摸一下金属物体（如暖气片）以释放静电,或佩戴防静电手环。
4. 工具准备： 准备正确的工具是成功拆机的关键，T570 主要使用十字螺丝和隐藏式卡扣。
5. 记录过程： 拆下的螺丝请按位置分类存放，可以用小盒子或纸标记好（如“键盘螺丝”、“后盖螺丝”等），拍照记录每一步,方便回装。
6. 保修失效： 拆机会导致您的笔记本电脑官方保修失效,请自行承担风险。

🔧 所需工具

• #0 或 #00 十字螺丝刀： 用于拆卸大部分固定螺丝。
• 塑料撬棒/塑料卡片： 用于撬开卡扣,避免划伤外壳。
• T5 螺丝刀（可选）： T570 内部有一些 T5 螺丝，需要对应的 T5 螺丝刀。
• 防静电手环（推荐）： 保护您的爱机免受静电伤害。

📖 详细拆机步骤

第一步：准备工作

1. 将 T570 关机，拔掉所有外接设备,包括电源适配器。
2. 翻转笔记本，将 D 面朝上。
3. 将电池锁扣向右滑动，然后向外拔出电池。（这一步非常重要，确保断电安全）

第二步：拆卸后盖

T570 的后盖是整块塑料板,通过大量的卡扣和螺丝固定。

1. 拆除所有螺丝：

   • 用十字螺丝刀拧下后盖上所有的十字螺丝，注意观察，有些螺丝可能比较长，有些比较短,一定要分开放置。
   • 特别注意,内存仓和硬盘仓的螺丝也需要拧下。

2. 撬开后盖：

   • 后盖主要通过卡扣固定，从后盖边缘的缝隙入手,用塑料撬棒或卡片小心地撬开卡扣。
   • 建议从内存仓或硬盘仓的缝隙开始，因为这里的卡扣较少,更容易入手。
   • 沿着边缘缓慢、均匀地撬动，一圈一圈地解开卡扣，动作要轻柔，不要使用蛮力,以免损坏卡扣或后盖。
   • 当所有卡扣都松开后,后盖就可以取下了。

第三步：拆卸键盘和掌托

取下后盖后，我们就可以看到内部的主要组件了，要进一步操作,需要移除键盘和掌托。

1. 断开排线：


   （图片来源网络，侵删）
   • 找到连接到主板的几根主要排线，通常包括：
     • 电池排线： 从电池仓引出,直接插在主板上。
     • 键盘/触摸板排线： 通常从掌托下方引出。
     • Wi-Fi 天线排线： 两根细长的线,通常用黑色胶带固定。
   • 断开排线时，千万不要直接硬拔，需要先找到排线末端的黑色塑料卡扣，向上或向外轻轻抬起卡扣,排线就会自动松脱。

2. 拆卸键盘：

   • 键盘通过几个塑料卡扣固定在掌托上，从键盘上方的缝隙（靠近屏幕铰链一侧）用撬棒小心地将键盘向上撬起。
   • 翻开键盘后，你会看到它连接到主板的排线，同样地，先抬起卡扣,再拔出排线。
   • 完全断开连接后,即可取下键盘。

3. 拆卸掌托：

   移除键盘后，掌托（包含触摸板和电源按钮）就可以轻松地向上提起并取下，掌托下面可能还有一些螺丝固定着其他部件,但通常可以直接取下。

第四步：拆卸内部组件（升级/维修）

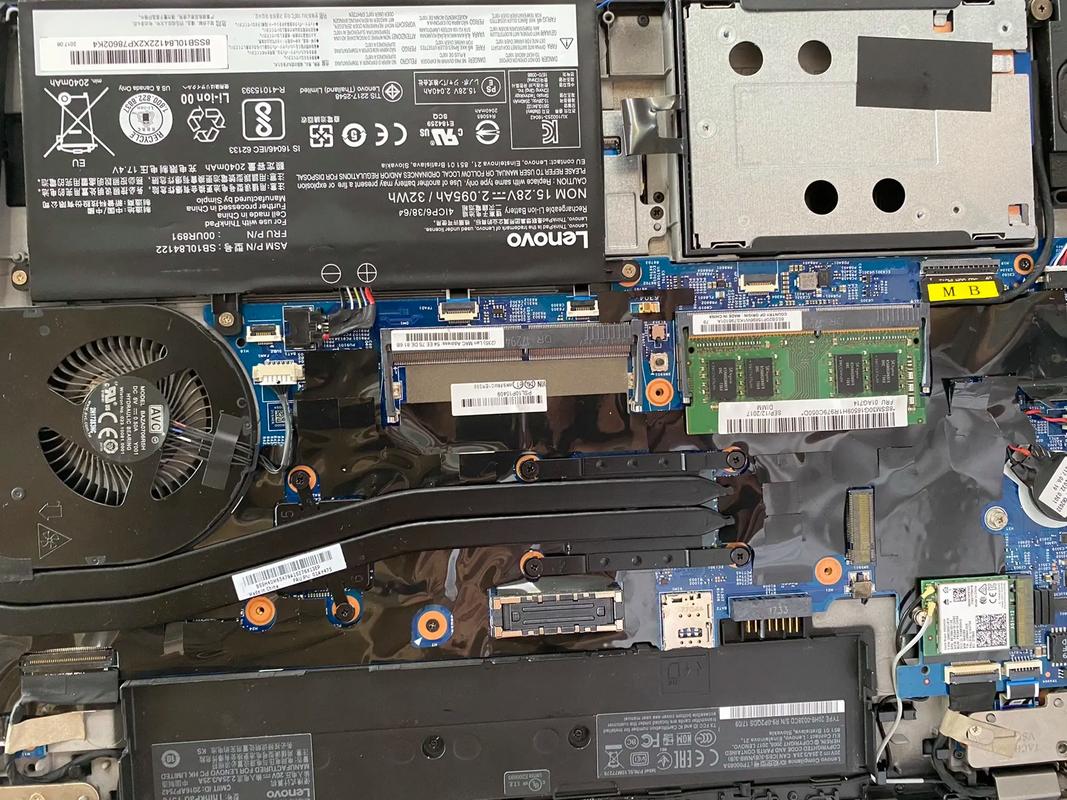

你可以清晰地看到内部的核心部件了。

1. 内存升级：

   • 内存条通常位于两个插槽中,上面有金属固定夹。
   • 向外掰开两边的金属夹，内存条会自动弹起一个角度,然后即可拔出。

2. 硬盘/固态硬盘 升级：

   • T570 通常有一个 2.5 英寸硬盘位和一个 M.2 固态硬盘位。
   • 5英寸硬盘： 拧下固定硬盘的螺丝，然后向后滑出硬盘托架，托架上通常还连接着一块小板,用于连接SATA数据线和电源。
   • M.2 SSD： 找到 M.2 插槽上的小螺丝，拧下它，SSD 就会以一个角度翘起,然后拔出。

3. 无线网卡 更换：

   • 无线网卡通常由一根天线和几颗螺丝固定。
   • 先拧下固定天线的螺丝，然后拔下天线接头（同样要抬起卡扣）。
   • 再拧下固定网卡本身的螺丝,即可将网卡拔出。

4. 散热模组 清灰/更换硅脂：

   • 散热模组由铜管、散热鳍片和风扇组成。
   • 拧下固定散热模组的所有螺丝（通常有4-6颗）,然后小心地拔下连接到主板的排线。
   • 取下散热模组后，你会看到 CPU 和 GPU 上的旧硅脂,这是进行清灰和更换硅脂的最佳时机。
   • 用无水酒精和高纯度棉签/无尘布清理干净旧硅脂，然后在 CPU 和 GPU 核心上涂抹新的硅脂（米粒大小即可）。

第五步：回装

回装的过程与拆机完全相反，请遵循“后拆的先装”原则。

1. 检查： 确保所有部件安装到位,没有遗漏螺丝或工具。
2. 对齐： 将散热模组对准 CPU 和 GPU，均匀地拧上螺丝，不要一次拧死，要交叉进行,以保证压力均匀。
3. 连接排线： 再次确认所有排线（Wi-Fi 天线、键盘、触摸板等）都已正确连接并锁好卡扣。
4. 安装掌托和键盘： 小心地将掌托和键盘放回原位,确保卡扣都扣紧。
5. 安装后盖： 对齐后盖，从中间开始，用手指轻轻按压，确保所有卡扣都“咔哒”一声对齐并扣紧,然后拧回所有螺丝。
6. 安装电池： 将电池卡入槽位,锁好锁扣。
7. 测试： 连接电源适配器，开机测试，进入系统后，检查设备管理器,确认所有硬件都被正确识别。

📌 总结

ThinkPad T570 的设计相对模块化，拆机难度中等,最关键的地方在于：

• 安全断电： 一定要取出电池。
• 撬开卡扣： 后盖和键盘的卡扣需要耐心和技巧,避免暴力操作。
• 处理排线： 断开和连接排线时要轻柔,先找卡扣。

如果您只是想升级内存或硬盘，通常只需要拆开后盖，无需拆卸键盘和掌托，会简单很多,祝您拆机顺利！
