gionee gn3001拆机内部结构有何亮点？

拆机前准备

所需工具

• 必备工具：


  （图片来源网络，侵删）
  • 十字螺丝刀 (PH0000 或 PH00)： 用于拆卸后盖和主板上的螺丝，Gionee 手机通常使用非常小的螺丝,建议使用磁性螺丝刀。
  • 塑料撬棒/卡片： 用于安全地分离屏幕组件和后盖,避免划伤机身。
  • 吸盘： 辅助撬开屏幕,特别是对于粘合较紧的屏幕。
  • 热风枪/吹风机： （关键步骤） 用于加热屏幕边框，软化屏幕与中框之间的胶水，如果没有热风枪，吹风机的高温档也可以,但效果稍差。
  • 镊子： 用于夹取小零件和排线。
  • 撬片： 用于断开排线连接器。

• 可选但推荐：

  • 十字批头套装： 确保能匹配不同大小的螺丝。
  • 防静电手环： 防止静电损坏主板上的电子元件。
  • 工作台灯/放大镜： 提供充足的光线,方便观察细节。

准备工作

1. 完全关机： 确保手机处于完全关机状态。
2. 取下SIM卡和存储卡： 用取卡针取出SIM卡托和存储卡托。
3. 清洁双手和工作区： 保持双手和工作台干净,避免灰尘和污垢进入手机内部。
4. 备份数据： 极其重要！ 拆机过程有导致手机变砖或无法开机的风险,请务必备份所有重要数据。
5. 寻找参考视频： 在B站或YouTube上搜索“Gionee GN3001 拆机”,观看视频可以让你对流程有更直观的了解。

拆机步骤详解

GN3001 的设计是典型的“三段式”结构，即 屏幕 + 中框 + 后盖,主要难点在于屏幕和中框的分离。

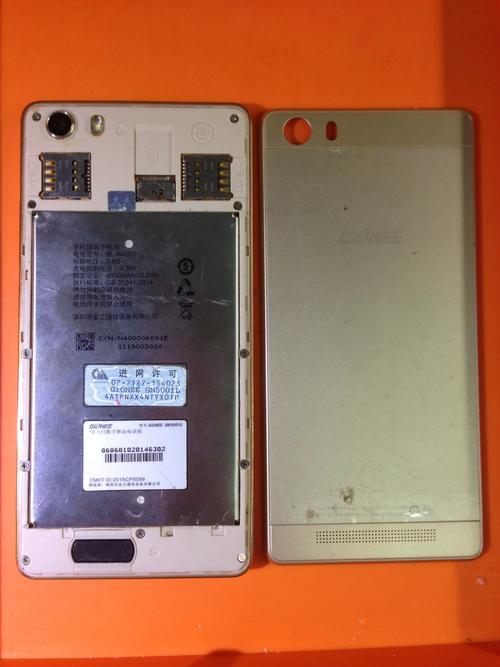

步骤 1：拆卸后盖

1. 加热手机背面： 使用热风枪或吹风机，在手机背面的边缘（特别是摄像头区域和四周）均匀加热，温度控制在 80-100°C 左右，持续加热约 1-2 分钟。注意： 不要在一个点停留过久,以免损坏内部元件或导致后盖变形。
2. 插入撬棒： 从手机背部的任意缝隙（如摄像头开孔边缘或Type-C接口上方）插入塑料撬棒或卡片。
3. 缓慢分离： 沿着后盖边缘缓慢移动撬棒，利用热力软化胶水，逐步将后盖与中框分离，这个过程需要耐心和轻柔，不要用力过猛,否则可能会撬断卡扣或损坏后盖。
4. 完全取下后盖： 当大部分边缘分离后,就可以用手将后盖完整地取下。

步骤 2：断开电池排线

1. 找到电池排线： 取下后盖后，你会看到电池、主板和摄像头等部件,电池通常位于中框的下半部分。
2. 断开连接器： 在电池排线连接到主板的接口处，用撬片或指甲轻轻向上挑起连接器的卡扣，小心地将排线从连接器中拔出。注意： 不要直接拉扯排线本身,一定要从连接器根部拔出。

步骤 3：拆卸主板

1. 断开其他排线： 在主板上，通常还有屏幕、摄像头、指纹识别器等排线，找到它们各自的连接器，用同样的方法（先挑卡扣，再拔排线）将它们全部断开。
2. 拧下螺丝： 主板被几颗螺丝固定在中框上，用合适的螺丝刀将这些螺丝全部取下。注意： 不同位置的螺丝长度可能不同，请记住它们的位置,以便安装时归位。
3. 取下主板： 小心地从手机中取出主板,注意不要让主板上的金属屏蔽层划伤到其他部件。

步骤 4：拆卸屏幕总成

1. 加热屏幕边缘： 这是最关键的一步，取下主板后，屏幕总成仍然通过大量的胶水粘合在中框上，需要再次使用热风枪，沿着屏幕四周均匀加热,以软化胶水。
2. 分离屏幕和中框： 从屏幕边缘的一个缝隙（如顶部或底部）插入撬棒，小心地沿着屏幕边缘移动，逐步将屏幕与中框分离，这个过程非常考验耐心，要确保胶水已经足够软化,否则极易导致屏幕碎裂。
3. 完全取下屏幕： 当屏幕四周都分离后，就可以将其从手机中取出了，屏幕总成、中框和电池已经完全分离。

常见维修思路

更换电池

• 适用场景： 手机续航严重下降，自动关机,鼓包。
• 操作： 拆到步骤 2 即可，只需断开电池排线，然后撕掉旧电池背面的胶带（或用热风枪加热软化后），将新电池粘回原位即可,这是相对简单的维修。

更换屏幕总成

• 适用场景： 屏幕碎裂、触摸失灵、显示异常。
• 操作： 需要完成全部拆机步骤，将旧屏幕总成完整取下,然后将新屏幕总成按相反步骤装回。
• 注意事项：
  • 新屏幕总成通常包含外玻璃、显示屏和触摸层,是一体化的。
  • 安装时，务必确保屏幕和中框边缘的胶水完全贴合，可以重新涂上新的专用胶水（B-7000 或 T-8000）以增强密封性。
  • 装回后，先不要急于粘合后盖,先开机测试屏幕显示和触摸是否正常。

更换后盖

• 适用场景： 后盖严重划伤、碎裂。
• 操作： 只需完成步骤 1，将新后盖对准位置，轻轻按压，确保卡扣全部到位，如果使用了新的胶水,需要按压几分钟使其粘合牢固。

清理进水或更换主板

• 适用场景： 手机进水不开机，或主板上的某个元件（如电源IC、CPU）损坏。
• 操作： 需要完成全部拆机步骤。
• 注意事项：
  • 进水后切忌开机！ 应立即断电，拆机后用无水酒精或专用清洗液清洗主板,然后用吹风机冷风档或风枪低温档彻底干燥。
  • 更换主板需要专业的焊接技术和设备,普通用户不建议自行尝试。

组装与注意事项

1. 清洁： 在组装前，用无尘布和酒精清洁中框和屏幕的边缘,确保没有灰尘和残留的胶水。
2. 排线对齐： 插入排线时，确保排线的金属触点与连接器完全对齐,避免插歪导致接触不良或损坏排线。
3. 螺丝归位： 拧螺丝时，按照与拆卸相反的顺序，并采用对角线的方式拧紧，以保证受力均匀，不要一次性拧死，先轻轻固定所有螺丝,再逐个拧紧。
4. 胶水使用： 如果更换了屏幕或后盖，务必使用高质量的专用胶水，涂胶要均匀,不要过多溢出。
5. 最终测试： 在粘合后盖之前，务必开机测试所有功能（屏幕、摄像头、指纹、音量键、电源键等）,确认一切正常后再将后盖按压回去。

希望这份详细的指南能帮助到您！祝您拆机顺利！
