ThinkBook 13拆机图解，内部设计如何？

• 风险警告： 拆机有风险，可能导致设备损坏、失去保修，请确保你了解所有风险,并谨慎操作。
• 准备工具： 你需要一套精密螺丝刀（包括PH0, PH1, PH2等）、塑料撬棒、镊子。
• 断电操作： 在开始之前，请务必完全关机并断开所有外部电源，包括移除电池（如果可拆卸）。
• 静电防护： 佩戴防静电手环，并在防静电垫上操作,防止静电损坏内部精密元件。
• 记录位置： 拧下的螺丝请按不同长度和位置分类存放,避免装回时出错。

ThinkBook 13 拆机图解步骤

第一步：准备工作与初步拆卸

1. 翻转笔记本： 将ThinkBook 13翻转过来，D面（底面）朝上。
2. 移除底部螺丝：
   • 使用PH1精密螺丝刀，拧下所有底壳的螺丝。注意：
     • 螺丝长度不同，务必分类存放！通常有长螺丝（用于固定主板）和短螺丝（用于固定键盘、掌托等）。
     • 有些螺丝下方可能贴有易碎贴，拧下后即失效,会失去官方保修。
     • 内存仓和SSD仓的螺丝通常也是不同的,留意区分。
3. 移除脚垫：

   底壳有几个橡胶脚垫，用撬棒小心地将其撬开，脚垫下方通常没有螺丝,但有些型号的脚垫可能粘有螺丝。

4. 断开电池连接（重要！）：
   • 在主板上找到电池排线接口，通常是一个小的白色或黑色插头,上面有一个小卡扣。
   • 用指甲或撬棒轻轻拨开卡扣，然后垂直向上拔出排线。千万不要直接拉扯排线线缆！

第二步：分离C面（键盘面）和D面（底面）

这是最需要耐心的步骤,因为底壳和机身内部通过塑料卡扣紧密连接。

1. 选择切入点： 从笔记本的侧面（如A面或B面与D面的接缝处）开始。
2. 使用塑料撬棒： 将薄薄的塑料撬棒插入接缝中，缓慢地、均匀地用力，逐个解开卡扣。动作要轻柔，避免用力过猛导致卡扣断裂或外壳损坏。
3. 沿边缘滑动： 撬开一个卡扣后，沿着边缘继续滑动撬棒,依次解开周围的卡扣。

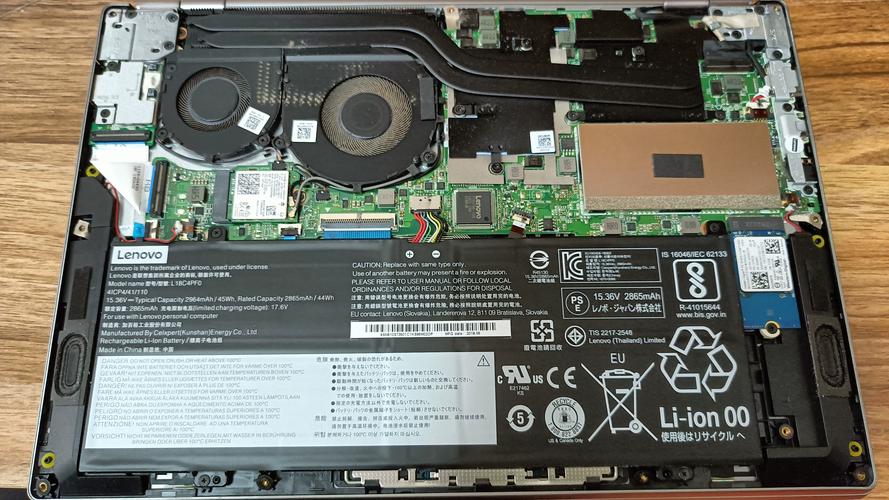

4. 完全分离： 当所有卡扣都解开后，D面（底壳）就可以被轻松取下了，你将看到笔记本的内部结构，包括风扇、散热模组、内存、SSD、主板等。

第三步：内部组件升级与清洁

现在你可以看到内部结构了，常见的升级操作包括更换SSD、升级内存、清理风扇和散热器。

1. 散热模组清理：


   （图片来源网络，侵删）
   • 拧下散热模块螺丝： 散热风扇和热管通常固定在主板上,用PH0或PH1小螺丝拧下。
   • 断开风扇排线： 拔下连接到主板的风扇排线。
   • 取下散热模组： 小心地取下整个散热模组（风扇+热管+散热片）。
   • 清理灰尘： 使用软毛刷和吹气球（或压缩空气罐）清理风扇叶片、散热鳍片和热管上的灰尘,注意不要让风扇扇叶在高速旋转时被吹坏。
   • 涂抹硅脂（可选）： 如果更换CPU或GPU，或者发现旧硅脂已经干裂，可以清洁CPU/GPU核心后,涂抹新的硅脂。
   • 安装回去： 按相反顺序安装散热模组，确保螺丝拧紧到位,以保证良好的导热效果。

2. SSD更换/升级：

   • 找到SSD插槽： 在主板上通常有一个M.2 SSD插槽,上面覆盖着一个小的金属屏蔽罩。
   • 拧下屏蔽罩螺丝： 用小螺丝刀拧下固定屏蔽罩的螺丝。
   • 取下屏蔽罩： 取下金属屏蔽罩,SSD就露出来了。
   • 拔出旧SSD： SSD以一个约30度角插在插槽上，捏住SSD的尾部,轻轻将其拔出。
   • 安装新SSD： 将新SSD以同样的角度插入插槽，然后轻轻下压,使其完全固定。
   • 装回屏蔽罩： 拧上屏蔽罩的螺丝。

3. 内存升级：

   • 找到内存插槽： 内存条通常位于机身内部,被一个金属或塑料挡板覆盖。
   • 拧下挡板螺丝： 拧下固定内存挡板的螺丝。
   • 取下挡板： 移除挡板,内存条就露出来了。
   • 打开卡扣： 内存条两侧有白色的卡扣，向外掰开,内存条会自动弹起一个角度。
   • 取出/安装内存： 捏住内存条两端，拔出旧内存，安装新内存时，对准金手指的缺口，以约30度角插入，然后向下按压,直到两侧卡扣自动扣住。
   • 装回挡板： 安装好内存后,装回挡板并拧上螺丝。

第四步：重新组装

1. 检查： 在合上D面前，再次检查所有组件是否都已正确安装,排线是否连接牢固。
2. 对准卡扣： 将D面与C面对齐,确保所有卡口都对准。
3. 按压合拢： 从中心开始，向四周均匀地按压，使所有卡扣都“咔哒”一声扣合到位。
4. 拧回螺丝： 按照之前分类的螺丝，将其一一拧回原位，确保所有螺丝都拧紧,但不要用力过猛。

ThinkBook 13 拆机图解（图文示意）

由于我无法直接提供你机器的实时照片,这里用文字描述和结构示意图来帮助你理解。

内部结构示意图（想象视角）

+-------------------------------------------------+
|                   C面 (键盘面)                   |
|  [键盘] [触摸板]                                 |
|                                                 |
|  [扬声器]      [摄像头]                          |
|                                                 |
|  [掌托区域]                                     |
|                                                 |
|  +---------------------------------------------+ |
|  |               主板                           | |
|  |  [CPU] [芯片组] [接口]                       | |
|  |  [内存插槽] [M.2 SSD插槽]                   | |
|  |  [电池排线接口] [风扇排线接口]                | |
|  +---------------------------------------------+ |
+-------------------------------------------------+
|                   D面 (底面)                     |
|  [脚垫] [脚垫] [脚垫] [脚垫]                    |
|                                                 |
|  [散热出风口]                                   |
|                                                 |
|  +---------------------------------------------+ |
|  |               散热模组                        | |
|  |  [风扇] <---> [热管] <--> [散热片]           | |
|  |  (固定螺丝)                                  | |
|  +---------------------------------------------+ |
+-------------------------------------------------+

拆机关键点示意图

1. 底壳螺丝位置：


   （图片来源网络，侵删）
   • 四角的长螺丝：固定主板和散热模组。
   • 中间区域的短螺丝：固定键盘框架、掌托等。
   • 内存/SSD仓的螺丝：通常较短,且有特殊标识。

2. 卡扣分离点：

   主要分布在笔记本的侧面和前后边缘，用撬棒从这些缝隙入手,能更安全地打开。

3. 排线接口：

   • 电池排线： 主板边缘,有明显插头和卡扣。
   • 风扇排线： 连接散热风扇，非常短小,小心操作。
   • 屏幕排线（如果需要拆屏幕）： 位于转轴处，更复杂,不建议新手尝试。

总结与建议

• ThinkBook 13的内部设计相对友好，升级SSD和内存非常方便，甚至不需要完全拆开整个底壳（很多型号在底部预留了专门的升级仓）。
• 散热清理是拆机的主要目的之一,能有效解决高温降频问题。
• 对于普通用户，如果只是想升级内存或SSD，强烈建议先查看官方手册或视频，确认你的型号是否有免工具设计，很多ThinkBook系列在底部有独立的内存和SSD盖板，拧下几颗螺丝即可直接操作,无需大拆。
• 如果你不确定自己的操作能力，或者设备仍在保修期内,建议寻求专业人士的帮助。

希望这份详细的图解教程能帮助你顺利完成ThinkBook 13的拆机、升级或清洁工作！
