ThinkPad E585拆机步骤与注意事项有哪些？

拆机前准备与注意事项

1. 准备工作：


   （图片来源网络，侵删）
   • 关机并断电： 完全关闭电脑，拔掉电源适配器。
   • 静电防护： 佩戴防静电手环，并确保手环已良好接地，如果没有，可以触摸一下金属水管或暖气片，释放自身静电，这是非常重要的一步，可以防止静电击穿主板上的精密电子元件。
   • 工作环境： 找一个光线充足、干净、平整的桌面，准备一个螺丝盘或盒子来分类存放拆下的螺丝，因为不同位置的螺丝长度可能不同，混用可能会导致损坏。
   • 工具：
     • 螺丝刀： 需要一套包含 PH0 (十字0号) 和 PH1 (十字1号) 的精密螺丝刀。
     • 塑料撬棒/卡片： 用于撬开卡扣和分离塑料外壳，避免划伤外壳。
     • 镊子： 用于夹取小螺丝或连接器。

2. 重要提示：

   • 保修： 拆机会导致官方保修失效，如果你的电脑仍在保修期内，请谨慎操作。
   • 数据备份： 在进行任何硬件操作前，请务必备份重要数据。
   • 耐心细致： ThinkPad 的设计虽然坚固，但内部连接器和卡扣也很多，不要使用蛮力，仔细观察，耐心操作。

ThinkPad E585 拆机步骤详解

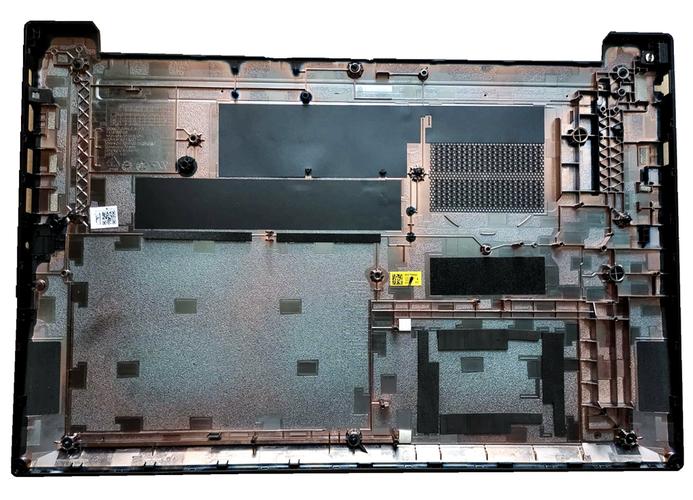

第一步：拆卸后盖

ThinkPad E585 的后盖是通过卡扣固定的，螺丝只固定了硬盘仓和内存仓的盖板。

1. 将电脑翻过来，背面朝上。
2. 卸下电池螺丝： 你会看到后盖上有两个 PH0 螺丝，它们固定着电池，用螺丝刀拧下这两个螺丝。
3. 断开电池连接器： 拧下螺丝后，你会看到电池连接器，用指甲或塑料撬棒轻轻向上抬起连接器的卡扣，然后拔出电池排线。这一步必须做，否则在后续操作中存在短路风险。
4. 撬开后盖：
   • 从后盖的边缘开始,特别是 内存仓和硬盘仓的开口处，用塑料撬棒轻轻插入外壳缝隙。
   • 沿着边缘缓慢移动,撬开卡扣，ThinkPad 的卡扣比较紧，需要一些力气，但一定要用巧力，听到“咔哒”声表示卡扣已分离。
   • 依次撬开所有边缘的卡扣,最后将整个后盖取下。

第二步：拆卸内存和硬盘仓盖板

1. 内存仓： 你会看到两个 PH0 螃丝，拧下后，内存仓盖板就可以直接取下。
2. 硬盘仓： 同样，你会看到另外两个 PH0 螺丝，拧下后，硬盘仓盖板也可以取下。
   • （可选）更换内存： 取下内存仓盖板后，两侧的卡扣会自动弹起，内存条呈约 30 度角，即可轻松拔出。
   • （可选）更换硬盘： 取下硬盘仓盖板后，你会看到一个金属支架，拧下支架上的螺丝，然后拔掉硬盘的 SATA 接口，最后将整个硬盘连同支架一起取出。

第三步：拆卸键盘和掌托

这是拆机最核心也是最复杂的步骤,需要非常小心。

1. 拆卸键盘排线：


   （图片来源网络，侵删）
   • 在键盘上方（靠近屏幕转轴处），你会看到一个覆盖着黑色胶带的排线接口。
   • 小心地将黑色胶带揭开。
   • 用指甲或撬棒轻轻抬起排线接口上的黑色小卡扣（通常是 ZIF 连接器），然后水平地将排线从插槽中抽出。千万不要垂直向上拔！

2. 拆卸键盘排线支架：

   • 键盘排线取下后,你会看到它被一个银色的金属支架压着。
   • 用小螺丝刀轻轻挑起支架两侧的卡扣,然后取下这个金属支架。

3. 拆卸键盘：

   • 现在键盘已经没有物理连接了。
   • 从键盘上方的缝隙开始,用塑料撬棒将键盘轻轻向上撬起，键盘的底部是用塑料卡扣固定在掌托上的。
   • 沿着键盘边缘缓慢移动,依次分离所有卡扣，直到键盘可以完全取下。注意：键盘下方可能还连着触摸板排线，不要完全把键盘拉断！

4. 断开触摸板排线：

   • 将键盘翻过来,你会看到触摸板的排线连接处。
   • 同样,用撬棒抬起黑色卡扣，然后水平抽出触摸板排线。

5. 拆卸掌托：

   • 现在整个掌托（包括触摸板）就只剩几个螺丝固定了。
   • 拧下固定掌托的 PH1 螺丝（通常有 4-5 颗）。
   • 小心地将掌托向上抬起并取下,注意掌托下方可能还有其他小的连接线（如电源按钮排线等），根据型号不同可能需要一并断开。

第四步：拆卸散热模组

1. 断开风扇排线： 在散热模组的右下角，你会看到风扇的排线，抬起卡扣，拔出排线。
2. 拧下散热模组螺丝： 散热模组通常由 2-4 颗 PH0 螺丝固定，拧下所有螺丝。
3. 取下散热模组： 轻轻地左右晃动并向上提起散热模组，由于散热膏粘性，可能会比较紧，慢慢用力即可取下。
4. （可选）更换硅脂/清灰：
   • 取下散热模组后,你会看到 CPU 和 GPU 芯片。
   • 用无水酒精和高纯度棉签或镜头纸,彻底清洁掉旧硅脂。
   • 在 CPU 和 GPU 核心中心挤上少量新的硅脂（米粒大小即可），均匀铺开。
   • 将散热模组重新安装回去,并按原样拧紧螺丝。螺丝一定要拧紧，否则会影响散热效果。

第五步：拆卸主板和其他组件

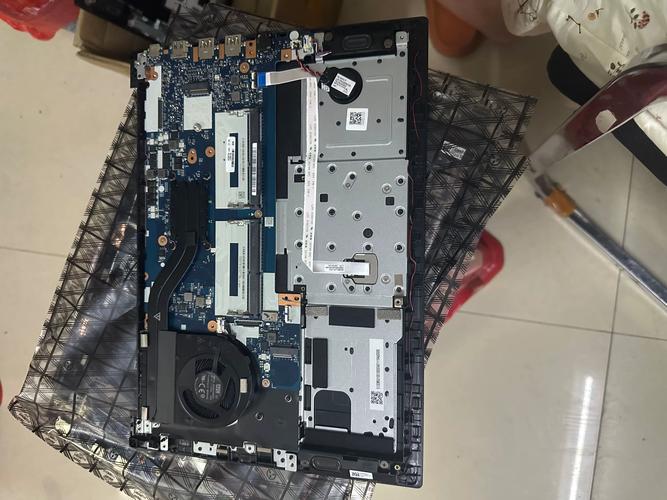

你可以看到整个内部结构了。

1. 断开其他连接器： 根据你的需求，可能需要断开其他排线，如电源按钮、摄像头、无线网卡天线等，操作方法相同：抬起卡扣，水平拔出。
2. 拧下主板螺丝： 主板被多个 PH0 螺丝固定在机框上，拧下所有螺丝。
3. 取下主板： 小心地向上抬起主板的一侧，然后慢慢将其从机框中滑出，注意主板边缘可能会卡住，不要用力过猛。

组装与还原

组装过程与拆机过程完全相反,请遵循以下要点：

1. 对齐接口： 在安装主板前，确保所有排线都正确连接到位，特别是键盘、触摸板和电源按钮。
2. 螺丝归位： 将螺丝按照原来的位置和长度拧回，拧紧顺序可以参考对角线顺序，以避免主板受力不均。
3. 检查排线： 确保所有排线都已插入插槽并锁好卡扣。
4. 测试： 在完全装好后，先不要立即盖上后盖，连接电源适配器，开机测试一下，确保所有功能（屏幕、键盘、触摸板、USB口等）都正常工作。
5. 合盖： 确认一切正常后，按照拆机的相反步骤装回掌托、键盘、后盖等。

希望这份详细的教程能帮助你成功完成 ThinkPad E585 的拆机！如果在过程中遇到任何困难，建议在网上搜索对应型号的拆机视频，图文和视频结合会更直观。
