ThinkPad T510拆机步骤有哪些？

⚠️ 重要警告与准备工作

1. 安全第一：


   （图片来源网络，侵删）
   • 断开所有电源：拔掉电源适配器，如果电池是可拆卸的，请将其取下，对于 T510 这种内置电池的型号，必须先断开主板上的电池连接器。
   • 防止静电：人体静电可能精密的电子元件造成永久性损坏，请务必在接触主板前，触摸一下金属水管或暖气片等接地物体，或者佩戴防静电手环。
   • 记录与拍照：每拆卸一步，都用手机拍照记录，特别是排线、螺丝的位置和方向，这将是你后续安装的“救星”。
   • 螺丝管理：T510 的螺丝长度和用途各不相同，请务必将它们分门别类地放在不同的容器里，并做好标记。

2. 所需工具：

   • 螺丝刀套装：主要需要 PH0 (十字 #0) 和 PH1 (十字 #1) 两种规格的精密螺丝刀。
   • 塑料撬棒/卡片：用于撬开塑料卡扣，避免划伤外壳。
   • 镊子：用于夹取小螺丝或操作排线。
   • 防静电手环（推荐）。

第一步：准备工作与外部拆卸

1. 将笔记本倒置，放置在柔软的布料或防静电垫上。
2. 取出电池：
   • 找到电池仓的开关（通常是一个可以左右拨动的塑料片）。
   • 将开关拨到“解锁”位置，电池会自动弹起一部分。
   • 握住电池的拉环,将其斜向上拔出。
3. 拆卸光驱：
   • 找到光驱托盘旁边的一个小孔。
   • 用一根回形针或细长物体插入小孔并轻轻推,光驱托盘会弹出。
   • 拉出托盘,然后水平向外拉出整个光驱模块，它通常由两颗螺丝固定，但只需拔开卡扣即可取下。

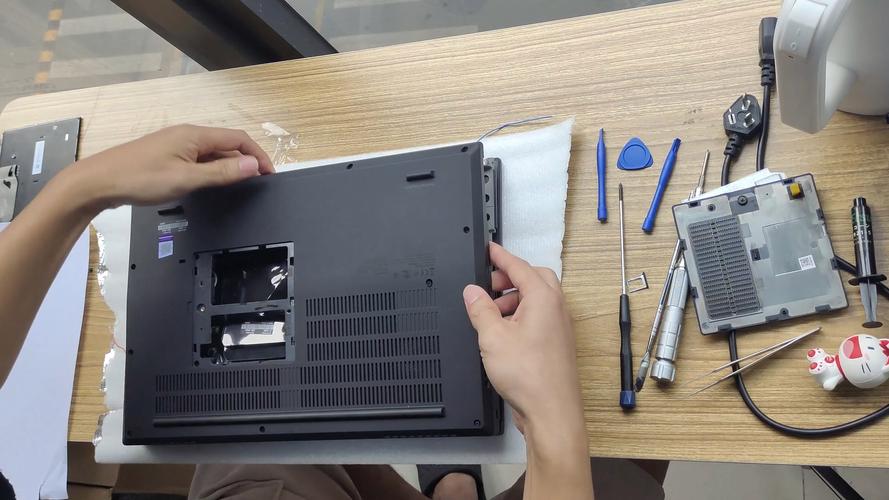

第二步：拆卸后盖

T510 的后盖是整体式设计，需要从缝隙处撬开。

1. 移除所有后盖螺丝：
   • 仔细观察后盖,你会找到多个固定螺丝，通常包括：
     • 内存仓盖下的螺丝（拧下内存仓盖后能看到）。
     • 硬盘仓盖下的螺丝。
     • 无线网卡天线附近可能有一颗螺丝。
     • 散热风扇附近可能有一颗螺丝。
     • 分布在后盖四周的其余所有螺丝。
   • 注意：有些螺丝非常短，有些较长，一定要分开放置！
2. 撬开后盖：
   • 用塑料撬棒从后盖边缘（通常是内存仓或硬盘仓的缝隙处）开始，小心地沿着缝隙划一圈，以松开塑料卡扣。
   • T510 的卡扣比较紧，需要耐心和技巧，用力要均匀，避免撬断卡扣。
   • 当所有卡扣都松开后,后盖就可以取下来了。

第三步：拆卸内部主要组件

你可以看到主板、散热系统、内存、硬盘等核心部件了。

A. 拆卸散热模块

这是清灰和更换硅脂的关键步骤。

1. 断开风扇连接器：找到从风扇引出的细小电线，小心地将它从主板的插座上拔下，注意方向，通常是垂直向上拔。
2. 移除散热模块固定螺丝：散热模块通常由2-4颗螺丝固定，并且螺丝下面可能垫有铜片或导热管，按顺序拧下，最好记住顺序。
3. 取下散热模块：拧下螺丝后，散热模块会被紧紧吸在CPU和GPU芯片上，稍微左右晃动，然后平稳地向上取下。切勿生拉硬拽！

B. 拆卸CPU和内存

1. 拆卸CPU：
   • CPU 通常被一个金属或塑料的固定杆压住，向外拨动固定杆的另一端，然后向上抬起，CPU 就会自动弹起。
   • 小心取出CPU,注意CPU的针脚（如果是PGA插槽）或插槽内的针脚（如果是LGA插槽），都非常脆弱，切勿弯曲或触碰。
2. 拆卸内存条：
   • 内存条两侧各有两个金属卡扣。
   • 同时向外拨动两边的卡扣,内存条会自动弹起一个角度。
   • 然后斜向上拔出内存条。

C. 拆卸无线网卡

1. 断开天线：无线网卡上有两根细小的天线线（通常是黑色和白色），用镊子夹住天线头的塑料部分，垂直向上拔下。不要直接拉线！
2. 移除网卡：无线网卡通常由一颗小螺丝固定，拧下后，网卡会以一个角度脱离插槽，然后就可以拔出了。

D. 拆卸硬盘

1. 断开硬盘排线：找到硬盘连接到主板上的一个扁平的塑料排线接口，小心地将它从插槽中拔出。
2. 移除硬盘托架：硬盘通常装在一个金属托架里，托架由几颗螺丝固定在机框上，拧下螺丝后即可取出整个托架。

E. 拆卸键盘

如果你想进一步清洁键盘或更换其他部件（如屏幕排线），需要拆卸键盘。

1. 移掌托：键盘和掌托是一体的，需要先将其从机身上分离。
   • 移除掌托周围的所有固定螺丝（有些藏在标签下）。
   • 用撬棒从掌托边缘（如电源按钮附近或USB接口旁）开始，小心地撬开塑料卡扣。
   • 断开掌托上的所有排线（如触摸板、状态灯、指纹识别器等），然后取下整个掌托和键盘组件。
2. 分离键盘：取下掌托后，键盘被几颗螺丝固定在框架上，拧下这些螺丝，然后小心地断开键盘连接到主板的排线，即可取下键盘。

第四步：重新组装

组装过程是拆卸的逆过程,请遵循“先下后上，先内后外”的原则。

1. 涂抹硅脂：如果拆卸了散热模块，务必在CPU和GPU芯片上涂抹新的硅脂，涂抹量要适中，绿豆大小即可，均匀涂抹即可。
2. 对准接口：安装CPU、内存、无线网卡等时，确保对准插槽或接口，垂直插入，切勿强行按压。
3. 螺丝归位：按照之前记录的顺序和位置，拧回所有螺丝，先拧紧关键的固定螺丝（如CPU、内存），再拧外壳螺丝，不要一次性拧死，应按对角线顺序逐步拧紧，保证受力均匀。
4. 测试：在完全装好后，先不要立即装上后盖，连接电源适配器，开机测试一下，确保所有部件工作正常（风扇转动、屏幕显示、键盘灯亮起等），如果一切正常，再关机，装上后盖。

总结与提示

• 耐心是关键：T510 的设计比较传统，但内部结构紧凑，卡扣较多，需要耐心操作。
• 细节决定成败：螺丝、排线、卡扣这些小细节最容易出错，务必细心处理。
• 寻求帮助：如果在某个步骤卡住了，不要强行尝试，可以上网搜索相关视频教程（如 YouTube 上的 "ThinkPad T510 disassembly"），视频会给你更直观的指导。

祝你拆机顺利！
