Powerbeats3拆机，内部结构藏着什么玄机？

⚠️ 重要提示：拆机有风险！

在进行任何拆解之前,请务必了解以下风险：

1. 失去保修：拆机会立即让你的耳机失去官方保修资格。
2. 损坏设备：内部元件非常精密，工具使用不当或操作失误可能导致永久性损坏。
3. 安全风险：电池为锂聚合物电池，处理不当有短路、起火或爆炸的风险，请务必在安全、干燥、无易燃物的环境下操作，并准备好绝缘工具。
4. 维修难度高：Powerbeats3 的结构紧凑，拆解和回装需要极大的耐心和技巧，如果你没有经验，强烈建议寻求专业人士的帮助。

拆解目的

• 更换老化或损坏的电池。
• 更换断裂的音频线或充电触点。
• 清理内部因汗水或灰尘导致的腐蚀。
• 满足好奇心（😉）。

所需工具

1. 撬棒/塑料薄片：首选是塑料撬棒，可以有效避免刮伤外壳，如果没有，可以用旧的信用卡或吉他拨片代替。
2. T5 和 T6 梅花螺丝刀：用于拆解外壳螺丝。
3. 镊子：用于夹取微小零件和操作排线。
4. 热风枪或吹风机：用于软化外壳边缘的胶水。
5. 撬针/薄刀片：用于精细分离卡扣。
6. 绝缘胶带：在操作电池时，用于正极绝缘，防止短路。
7. 容器：用于放置拆下来的小螺丝和零件，防止丢失。

拆解步骤详解

第一步：准备工作

1. 完全关机：确保耳机已关机。
2. 清洁表面：用酒精棉片清洁耳机外壳，去除污垢和油脂，这能让后续的拆解更顺利。
3. 拍照记录：在开始拆解前，从各个角度给耳机拍照，特别是连接线和耳塞的部分，方便后续回装。

第二步：拆下耳塞和外罩

1. 取下耳塞：直接将两个硅胶耳塞从发声单元上拔下来。
2. 取下外罩：外罩是通过卡扣固定在发声单元上的，用你的指甲或撬棒，从外罩边缘轻轻撬开，然后慢慢向外拉，即可取下。

第三步：分离左右耳机单元

这是整个拆解过程中最关键的一步,因为左右单元是通过一根非常脆弱的排线连接的。

1. 定位连接点：在左右两个单元的连接处（靠近颈圈的一端），你会看到一个小盖板，里面藏着固定排线的螺丝。
2. 拧下连接盖板螺丝：使用 T5 螺丝刀，拧下这个小盖板上的两颗螺丝。
3. 取下连接盖板：小心地取下盖板，你会看到里面连接着左右单元的排线。
4. 断开排线连接：极其小心地用镊子夹住排线的连接器（通常是白色的塑料卡扣），然后垂直向上拔出。千万不要直接拉扯排线本身！ 断开后，左右耳机单元就可以完全分开了。

第四步：拆解单个耳机单元

现在左右耳机单元是独立的,我们可以分别拆解其中一个（另一个步骤完全相同）。

1. 加热外壳边缘：使用热风枪（低温档）或吹风机，对准耳机单元外壳的边缘均匀加热约 30-60 秒，目的是融化边缘的胶水，让卡扣更容易打开。注意不要离得太近或加热太久，以免损坏内部元件。
2. 分离前盖和后盖：
   • 从 发声单元的网罩边缘 开始，用塑料撬棒轻轻插入缝隙。
   • 沿着边缘慢慢滑动撬棒,听到“咔哒”声就是卡扣被撬开了，耐心地一圈一圈地操作。
   • 特别注意 充电触点附近 和 颈圈连接处，这些地方的卡扣通常比较紧。
3. 取下前盖：当所有卡扣都松开后，小心地将前盖取下，你会看到内部结构，包括发声单元、电池和连接线。

第五步：断开内部连接（以左侧单元为例）

1. 断开电池连接：你会看到一根排线连接着电池和主板，用镊子拔下这个连接器（通常是黑色的）。在操作前，最好用绝缘胶带将电池的正极（红色线）贴好，防止意外接触到金属工具导致短路。
2. 断开发声单元连接：同样地，拔下连接发声单元的排线连接器。
3. 取下内部组件：发声单元、电池和颈圈连接线就可以作为一个整体从前盖中取出了。

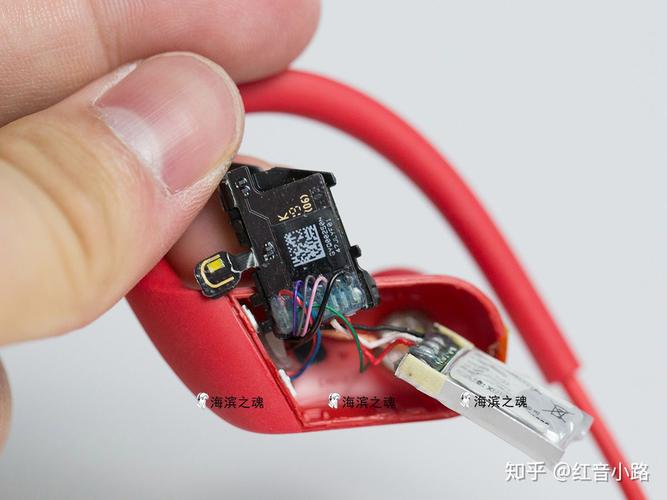

内部结构一览

当你成功拆开后,可以看到 Powerbeats3 的内部主要由以下几部分组成：

1. 发声单元：负责声音输出。
2. 锂聚合物电池：容量为 825mAh，位于发声单元下方，这是最常见的更换部件。

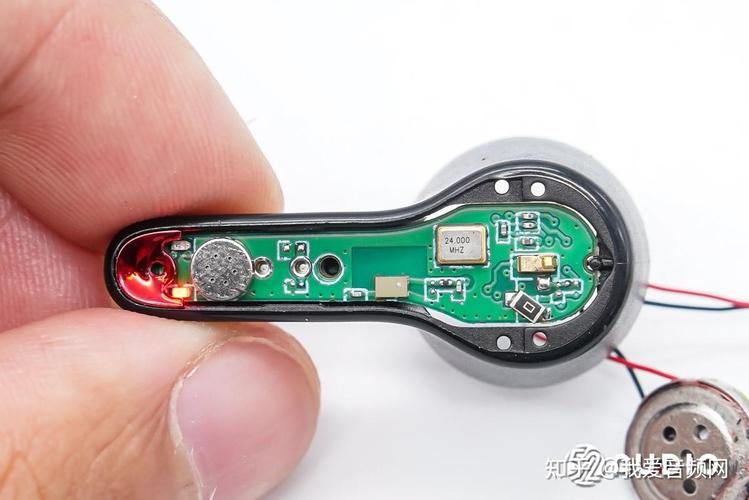

3. 主板：包含蓝牙芯片、音频解码芯片、控制芯片等。
4. 颈圈连接线：连接左右单元，并集成有控制按钮和麦克风。

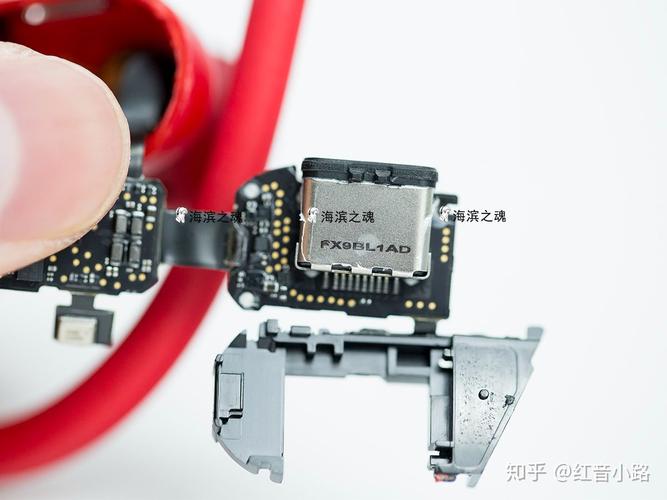

5. 充电触点：用于与充电盒连接充电。

回装与注意事项

回装的过程是拆解的逆过程,但需要注意以下几点：

1. 清洁和检查：在回装前，用高浓度酒精棉片清理掉旧的胶水痕迹，并检查是否有腐蚀或损坏的元件。
2. 更换胶水：为了恢复原厂的密封性，建议在重新合上前盖时，在卡扣边缘均匀地涂抹一层新的 B-7000 或 T-8000 等专用胶水。不要使用502等强力胶，它可能会腐蚀塑料外壳。
3. 对齐卡扣：合上前盖时，确保所有卡扣都对齐，然后用力按压四周，直到听到“咔哒”声全部合上。
4. 连接顺序：先连接内部排线，再合上外壳，最后才连接左右单元之间的主排线。
5. 测试功能：在完全封好所有螺丝之前，建议先装上电池，测试一下蓝牙连接、音量、播放/暂停、通话等功能是否正常，确保所有连接都稳固。
6. 充电测试：连接充电盒测试充电功能是否正常。

常见维修点

• 电池更换：电池是消耗品，通常1-2年后会出现续航大幅下降的问题，更换时，注意选择与原厂尺寸和电压（通常是3.7V-4.2V）匹配的电池。
• 充电触点修复：长时间使用或汗水腐蚀，会导致充电触点接触不良或生锈，可以用细砂纸或橡皮轻轻擦拭触点，使其恢复光洁。
• 颈圈断裂：颈圈部分是经常弯折的地方，容易从根部断裂，这种情况维修难度极高，通常需要更换整个颈圈组件。

希望这份详细的图解指南能对你有所帮助！再次强调，请量力而行，安全第一。
