ThinkPad T440拆机步骤详解？

重要提示：

1. 安全第一：
   • 断开所有电源：拔掉电源适配器，如果笔记本电池是可拆卸的，请先取下电池，对于T440这种内置电池的型号，请确保电脑完全关机，并断开电源适配器至少一分钟，以释放内部残余电量。
   • 防止静电：人体静电可能会损坏精密的电子元件，请佩戴防静电手环，并确保手环夹在机箱的金属部分，如果没有手环，请触摸金属水管或暖气管来释放静电。
2. 备份重要数据：在拆机前，请务必备份所有重要文件，虽然正常拆机不会影响硬盘数据，但以防万一，备份是必须的。
3. 记录步骤：拆机过程中会拆下很多螺丝，它们长短不一，作用也不同，强烈建议使用手机拍照记录每一步，或者用一个小盒子将不同位置的螺丝分开放置，并做好标记。
4. 耐心细致：ThinkPad的内部结构非常精密，很多部件通过卡扣连接，请耐心、轻柔地操作，切勿使用蛮力，以免损坏塑料卡扣或线缆。

准备工作

• 工具：
  • 螺丝刀套装：需要包含十字螺丝刀和PH0/PH00梅花螺丝刀（用于拆非常小的螺丝）。
  • 塑料撬棒/塑料卡片：用于分离塑料外壳和撬开卡扣，避免划伤外壳。
  • 防静电手环（推荐）。
  • 镊子（用于夹取小线缆或螺丝）。
  • 一个干净、光线充足、宽敞的工作台。

ThinkPad T440 拆机步骤详解

第一步：准备工作与移除外部部件

1. 关机并断电：如“重要提示”所述，完全关闭电脑，拔掉电源适配器。
2. 移除底壳大螺丝：将笔记本翻转过来，D面（底面）朝上，你会看到很多螺丝。
   • 拧下电池仓上的两颗固定螺丝（通常有一个电池图标标记），拧下后，可以像抽屉一样将电池仓拉出，这步不是必须的，但可以让你更好地看到底部的螺丝布局。
   • 拧下所有固定后盖的十字螺丝。注意：其中有一颗螺丝可能比较长，是专门用于固定无线网卡天线的，请务必与其他螺丝分开放置。

第二步：打开后盖 (D面)

1. 分离后盖：后盖是通过塑料卡扣固定的，用塑料撬棒从后盖的缝隙处（通常是标签贴纸附近或边缘）轻轻撬开。
2. 沿边缘滑动：撬开一个缝隙后，将撬棒沿着边缘慢慢滑动，依次解开各个位置的卡扣，T440的后盖四周都有卡扣，需要耐心操作。
3. 完全取下后盖：当所有卡扣都松开后，后盖就可以轻松取下了，取下后请妥善放置，避免刮伤。

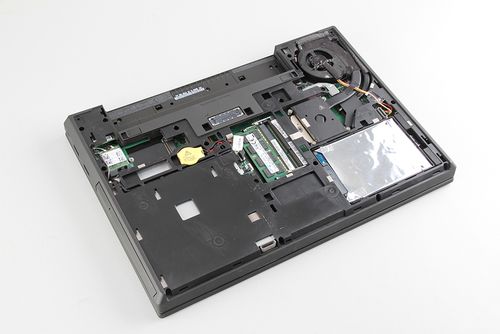

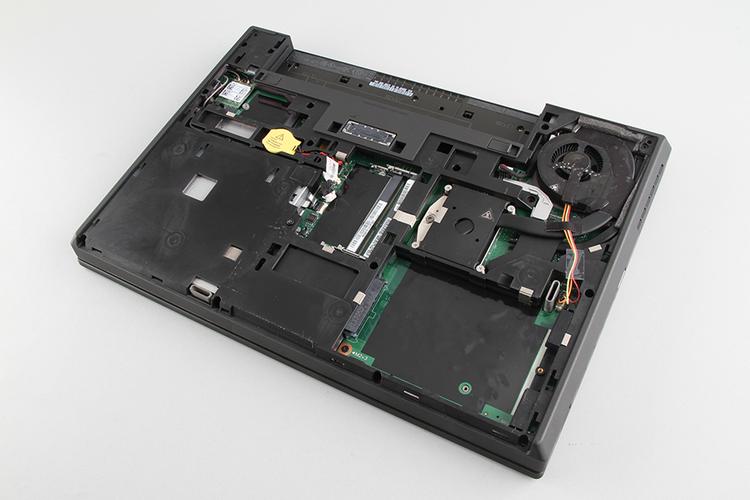

打开后盖后,你就可以看到内部的主要组件了，包括内存、硬盘、无线网卡、散热风扇等。

第三步：移除主要组件（根据你的需求）

更换或升级内存 (RAM)

• T440有两个内存插槽,通常在底部各有一个盖板，拧下对应盖板的螺丝，取下盖板。
• 你会看到内存条两侧的金属卡扣,向外掰开卡扣，内存条会自动弹起一个角度。
• 然后抓住内存条的两端,以约45度角拔出。
• 安装新内存时,将内存条的金手指对准插槽，以45度角插入，然后向下按压，直到两侧的卡扣自动“咔”一声扣住。

更换或添加固态硬盘/机械硬盘

• T440的硬盘托架位于主硬盘位,通常在托架上有一个小拉环，直接向外拉即可将整个硬盘托架连同硬盘一起拔出。
• 托架上通常有四颗小螺丝,拧下后即可将硬盘从托架上分离。
• 注意：T440还有一个M.2接口，可以安装更小的M.2固态硬盘，这个接口通常被一个小的金属盖板或塑料盖板覆盖，拧下螺丝即可看到。

更换无线网卡

• 无线网卡通常被一个或两颗小螺丝固定在金属屏蔽罩上。
• 拧下螺丝,取下金属屏蔽罩。
• 拔掉天线,天线是卡扣式的，用指甲或撬棒轻轻向上提起即可拔下。注意：天线有主副之分（通常黑色是主，白色是副），安装时不要接反。
• 拔掉无线网卡上的两根小天线后,网卡会以一个角度翘起，然后就可以拔出。
• 安装新网卡时,先将天线连接到新网卡上，再以相反的角度插入插槽，最后拧上螺丝，盖上屏蔽罩。

清洁散热系统

• 散热风扇和散热铜管通常被几颗螺丝固定在主板上。
• 拔掉风扇的电源线（通常是插在主板上一个小接口）。
• 拧下固定风扇和散热模组的螺丝。
• 小心地将整个散热模组（风扇+铜管+散热片）取下。
• 用软毛刷和皮吹/吹气球清理风扇扇叶和散热片上的灰尘，对于顽固的灰尘，可以用棉签蘸取少量高浓度酒精进行擦拭。
• 清洁完成后,按照相反的步骤装回，并确保螺丝拧紧，以保证良好的散热效果。

第四步：完全拆解主板（高级操作，非必需）

如果你需要更换主板、屏幕、键盘等，需要进一步拆解。

1. 断开所有排线：

   • 在拆下主板之前,必须断开连接到主板的所有排线，这些排线包括：
     • 电池排线：在主板靠近边缘的位置，通常是白色或黑色的小接口，需要用指甲轻轻向上挑起卡扣才能拔出。
     • 键盘/触摸板排线：通常在主板顶部，非常精细。
     • 屏幕排线：从屏幕 hinge（转轴）区域连接到主板，通常有两根（一根数据线，一根供电线）。
     • 其他指示灯、摄像头等排线。
   • 操作要点：一定要先挑起排线接口上的卡扣，然后再水平拔出排线，切勿直接垂直硬拔。

2. 移除螺丝：

   拧下固定主板的所有螺丝,同样，长短不一，请分开放置。

3. 取下主板：

   当所有螺丝和排线都移除后,主板就可以被小心地取出来了，注意主板下方可能还有连接到机身的线缆或卡扣。

总结与安装

• 安装顺序：拆解的顺序是反过来的，安装时，请按照“先装主板 -> 连接所有排线 -> 安装散热模组 -> 安装硬盘/内存 -> 盖上后盖 -> 拧上所有螺丝”的顺序进行。
• 最终测试：在完全盖上后盖之前，可以先连接电源适配器开机，确保所有部件工作正常（能进入BIOS，能看到新内存和硬盘等），确认无误后，再拧上最后一颗螺丝。

拆机是一项需要耐心和细心的活儿,只要你遵循步骤，小心操作，ThinkPad T440的拆机过程并不会太复杂，祝你拆机顺利！
